Компрессор/гейт dbx 166XL 2003 I.S.P.A.-Engineering, перевод на русский язык
Удлинение сустейна (опорного звука)
Для увеличения сустейна музыкального инструмента (например, гитары или баса), в схеме SIDECHAIN
следует использовать эквалайзер, усиливающий доминирующий частотный диапазон этого инструмента.
Установите 166XL в режим медленной компрессии Hard Knee, со сравнительно низким порогом
срабатывания и умеренным коэффициентом.
Многополосные системы громкоговорителей
При использовании одного компрессора в многополосной системе громкоговорителей (например, перед
кроссовером после эквалайзера) мы сталкиваемся с проблемой удерживания уровней ниже точки, за которой
они могут повредить наиболее чувствительную часть системы. Если, например, часто повреждаются СЧ-
громкоговорители, то вся система должна работать на более низких уровнях звукового давления, или
должны быть добавлены дополнительные СЧ-громкоговорители. Установив эквалайзер в схеме SIDECHAIN,
166XL можно сделать более чувствительным к частотам, за которые отвечают чувствительные динамики.
При этом можно повышать общий уровень громкости системы.
Использование фильтра в схеме SIDECHAIN
Результаты использования фильтра в схеме SIDECHAIN в основном те же, что и при вышеописанном
использовании эквалайзера. Частоты, проходящие через фильтр, подвергаются компрессии (или, по крайней
мере, значительно большей компрессии, нежели остальные частоты). Поскольку пассивный фильтр
обладает вносимыми потерями, может оказаться необходимым понизить уровень порога срабатывания для
сохранения требуемого снижения чувствительности в частотной полосе фильтра. Для контроля используйте
светодиодные индикаторы THRESHOLD.
Предэмфазис в радиовещании
Использование фильтра предэмфазиса в схеме SIDECHAIN может способствовать достижению более
высоких уровней без превышения запаса по перегрузке в системах радиовещания.

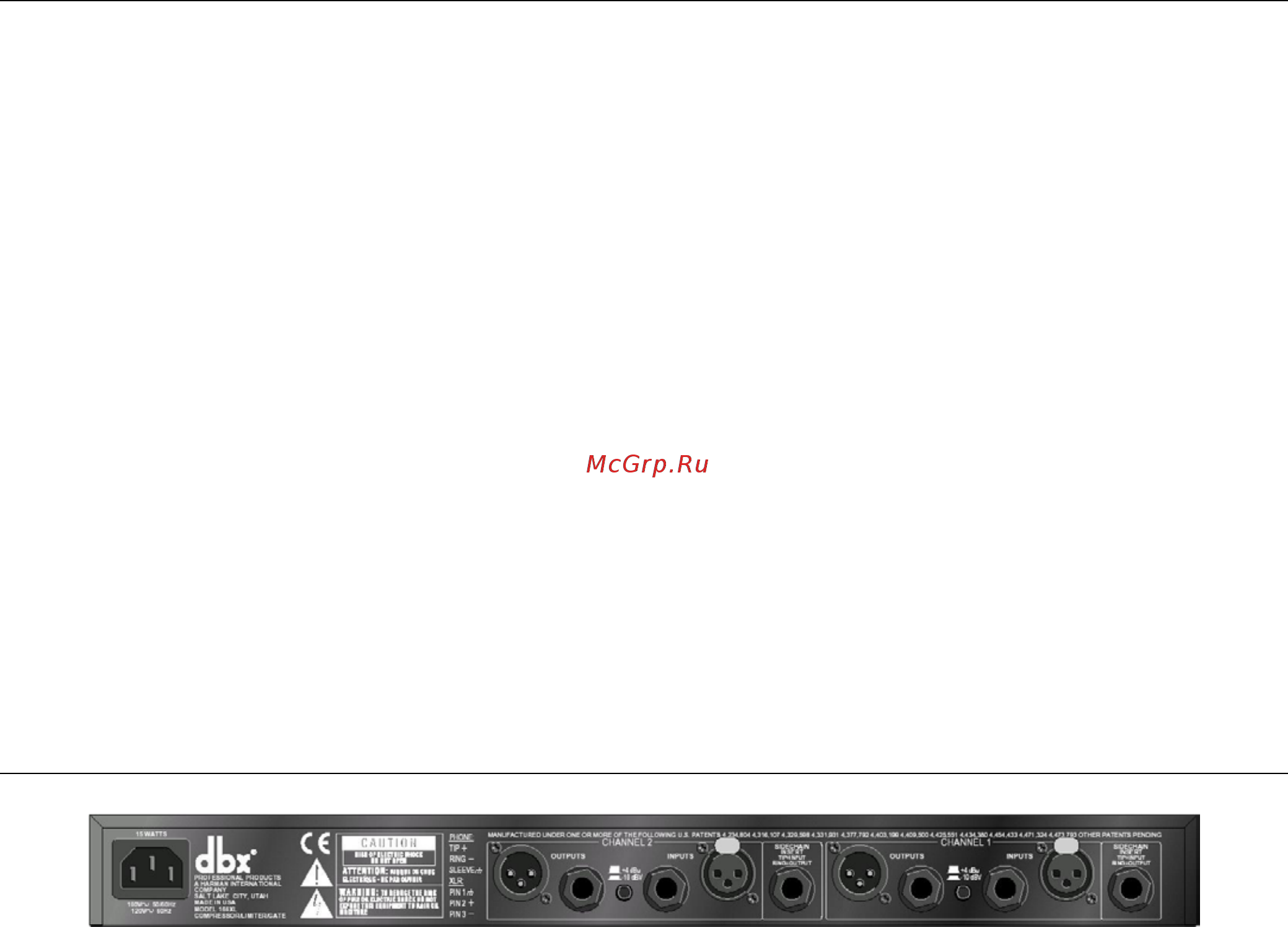

Подключение 166XL к звуковой системе
Базовая коммутация
166XL оборудован симметричными входами и выходами, и может использоваться как любое устройство
линейного уровня. Некоторые общие примеры включают в себя: микшерные пульты, музыкальные
инструменты и различные сигнальные процессоры. Более специфическая информация по коммутации дана
на стр. 18, "Требования к установке".
При всех подключениях учитывайте следующие моменты:
1. Выключите все оборудование, прежде чем выполнять какую-либо коммутацию.
2. Смонтируйте 166XL в рэковой стойке (дополнительно).
166XL занимает одну единицу рэкового пространства по ширине и высоте. Он может быть установлен над
или под любым устройством, не излучающего тепла, так как 166XL не требует специальной вентиляции. При
включенном приборе температура окружающей среды не должна превышать 113 градусов по Фаренгейту.
Внимание: Никогда не снимайте крышку прибора. Внутри нет обслуживаемых пользователем
частей, и возникает опасность электрического шока.
3. Выполните коммутацию при помощи XLR- или джековых разъемов, согласно Вашим требованиям
К типичным точкам коммутации относятся: канал микшерного пульта или разрывы подгрупп - при
использовании 166XL с отдельными инструментами или треками; основные выходы микшерного пульта или
разрывы шин при микшировании; петля эффектов предварительного усиления инструмента при
использовании 166XL с гитарой или басом; основные выходы субмикшера (например, микшера клавишных)
как сигнала, посылаемого на основной микшерный пульт; между выходом DAT-рекордера и входом
аналогового магнитофона. При использовании цепи процессоров, 166XL может быть расположен как до, так
и после процессоров эффектов или динамической обработки. Мы рекомендуем прибегать к здравому смыслу
и экспериментировать с различными установками, чтобы достичь наилучших результатов.
Примечание: Никогда не подключайте вход 166XL к выходу инструмента, предназначенному для
громкоговорителя, или к усилителю мощности.
4. Включение прибора: Надежно подсоедините сетевой кабель к прибору и электророзетке.
Примечание: Убедитесь, что напряжение электросети соответствует напряжению Вашей
модели 166XL, указанному на задней панели прибора. Подключение с несоответствующим
напряжением может вызвать обширные повреждения, на которые не распространяется
гарантия.
12
