Компрессор/гейт dbx 166XL 2003 I.S.P.A.-Engineering, перевод на русский язык
джекового разъема. Обратите внимание, что заземление контакта 2 XLR-разъема обращает фазу,
проходящую через 166XL.
Системы звукоусиления
Для компрессирования концертного микса или защиты громкоговорителей подключите 166XL между
источником (микшерным пультом или распределительным усилителем). Если используются многополосные
громкоговорители с низкоуровневыми электронными кроссоверами, 166XL должен располагаться после
кроссоверов. Для стереосистемы можно использовать отдельную стереопару двух ВЧ-кроссоверов, НЧ-
кроссоверов и т.д. Если требуется использовать один канал 166XL до кроссовера, установка эквалайзера в
схему SIDECHAIN может обеспечить дополнительную защиту высокочастотных компонентов (смотри
"Защита громкоговорителей", страница 8).
Требования к установке
Входные/выходные кабеля
Подключение и разводка кабелей
166XL - симметричное (дифференциальное) устройство, предназначенное для номинальных уровней +4 dBu
или -10 dBV; входы и выходы представляют собой 1/4-дюймовые джековые и XLR-разъемы. 166XL может
использоваться как с симметричными, так и с несимметричными источниками; выходы могут использоваться
как с симметричными, так и с несимметричными нагрузками, при надлежащей коммутации.
Симметричная линия определяется как двухпроводной экранированный кабель с двумя центральными
проводниками, несущими одинаковый сигнал, но с разной полярностью по отношению к земле.
Несимметричная линия обычно представляет собой однопроводной экранированный кабель, где
центральный проводник несет сигнал, а экран - нулевой потенциал.
Конфигурации входных кабелей
166XL имеет действительный входной импеданс >40 кОм в симметричных и несимметричных
конфигурациях. Таким образом, вход 166XL может использоваться практически с любым импедансом
источника - низким ли, высоким ли. Входные разъемы 166XL параллельны. Контакт TIP (+) джекового
разъема внутренне соединен с контактом 2 XLR-разъема, RING (-) соединен с контактом 3, а SLEEVE (экран)
- с контактом 1. Обратите внимание, что контакты 2 и 3 расположены наоборот, чем в некоторых старых
прибора dbx и других производителей, но при использовании одинакового подключения для входа и выхода
сигнал будет правильно поляризован ("в фазе").
Переворачивание входных контактов приведет к тому, что полярность выходного сигнала будет
противоположна входной (сдвиг по фазе 1800).
Конфигурации выходных кабелей
Выходные разъемы 166XL параллельны: может использоваться XLR- или 1/4-дюймовый джековый разъем с
нагрузкой 600 Ом. Контакт TIP (+) джекового разъема внутренне соединен с контактом 2 XLR-разъема, RING
(-) соединен с контактом 3, а SLEEVE (экран) - с контактом 1.
Обратите внимание, что контакты 2 и 3 расположены наоборот, чем в некоторых старых приборах dbx и
других производителей, но при использовании одинакового подключения для входа и выхода сигнал будет
правильно поляризован ("в фазе").

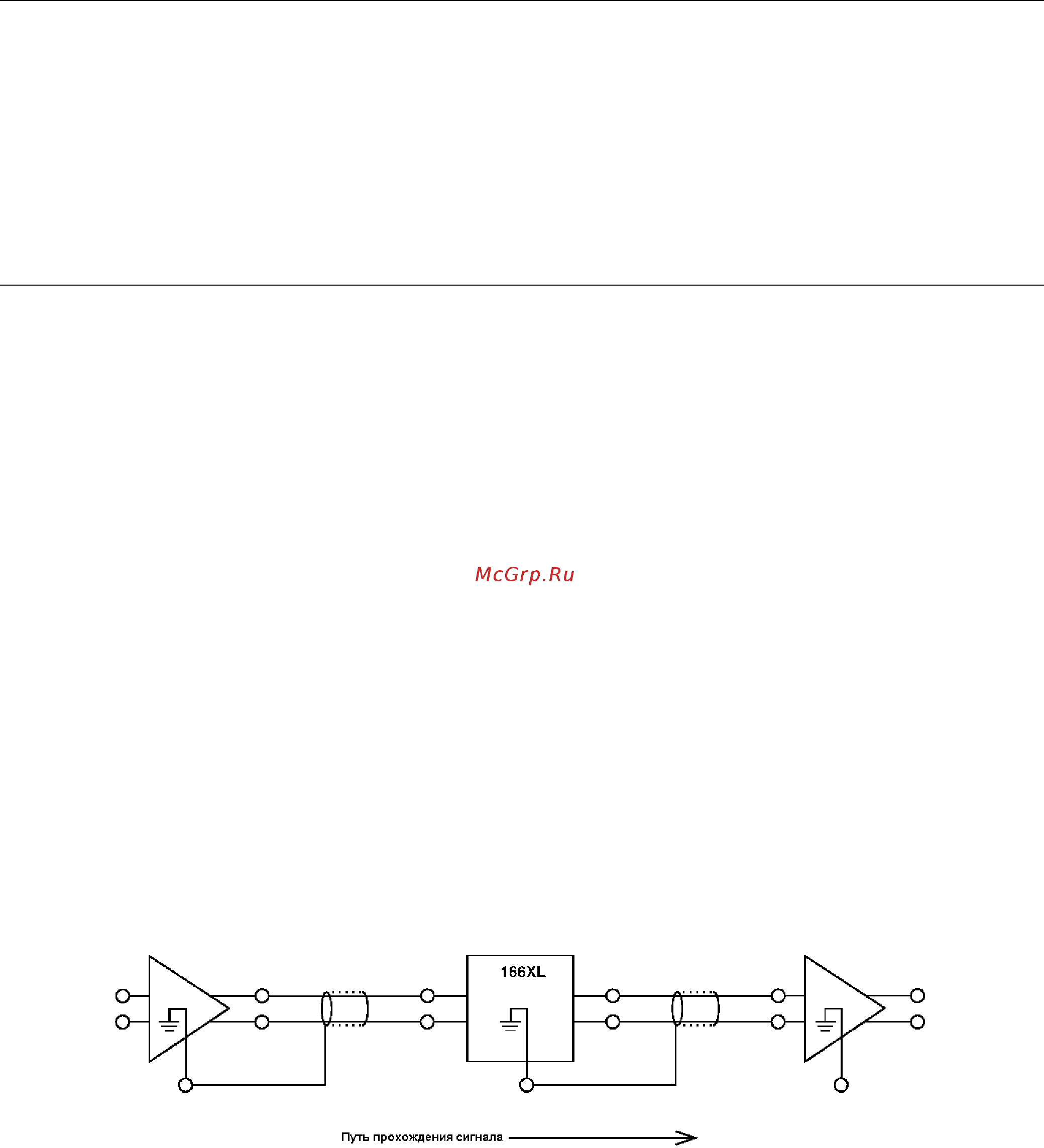

Рисунок 4: Прохождение сигнала (симметричное подключение)
Заземление
Для максимального снижения уровня фонового шума при использовании симметричного источника,
избегайте общего заземления входа и выхода 166XL. Большинство симметричных (3-проводных) кабелей
снабжены экраном, подключенным к обоим концам кабеля. Это может создать паразитный контур с
замыканием через землю, и как следствие, привести к шуму. Если шум и электрические помехи являются
проблемой, попробуйте отсоединить экран одного или более кабелей, предпочтительно на входе прибора, а
не на выходе: Заземлите экран входного кабеля (оставив его неподключенным к входу 166XL) и заземлите
экран выходного кабеля с зажимом заземления 166XL (оставив его неподключенным к принимающему
устройству). Экран - это контакт 1 XLR-разъема, SLEEVE 1/4-дюймового джекового разъема.
14
