1.Указания для пользователя
РУЧКИ УПРАВЛЕНИЯ ГОРЕЛКАМИ ВАРОЧНОЙ
ПАНЕЛИ
Ручки управления горелками находятся на передней
панели прибора. Символы на ручках означают, что:
z газ на горелку не подается
на горелку подается максимально возможное
количество газа
на горелку подается минимально возможное
количество газа
РОЗЖИГ ГОРЕЛКИ
• Для удобства розжига выполняйте его перед
тем, как устанавливать кастрюлю на подставку
на горелке.
Рис. 1
1. Указания для пользователя .......... Стр. 3
2. Чистка и уход ............................ Cтр. 4
3. Технические характеристики ........ Стр. 4
4. Указания для установщика .......... Стр. 5
5. Электрическое подключение ........Стр. 6
6. Переоборудование на другие
типы газа ..................................Стр. 7
7. Встраивание .............................Стр. 8
Таблица минимальных и максимальных диаметров
кастрюль, которые можно ставить на горелки
Данное изделие соответствует следующим
Директивам Европейского Союза:
2006/95 (Директива по низкому напряжению);
89/336
(Директива по электромагнитной
совместимости);
90/396 (Газовые приборы)
93/68 (Директивы общего характера)
с последующими изменениями.
ИЗГОТОВИТЕЛЬ:
ELECTROLUX HOME PRODUCTS ITALY S.p.A.
Viale Bologna 298 47100 FORLI’ (Italy)
FO 0204

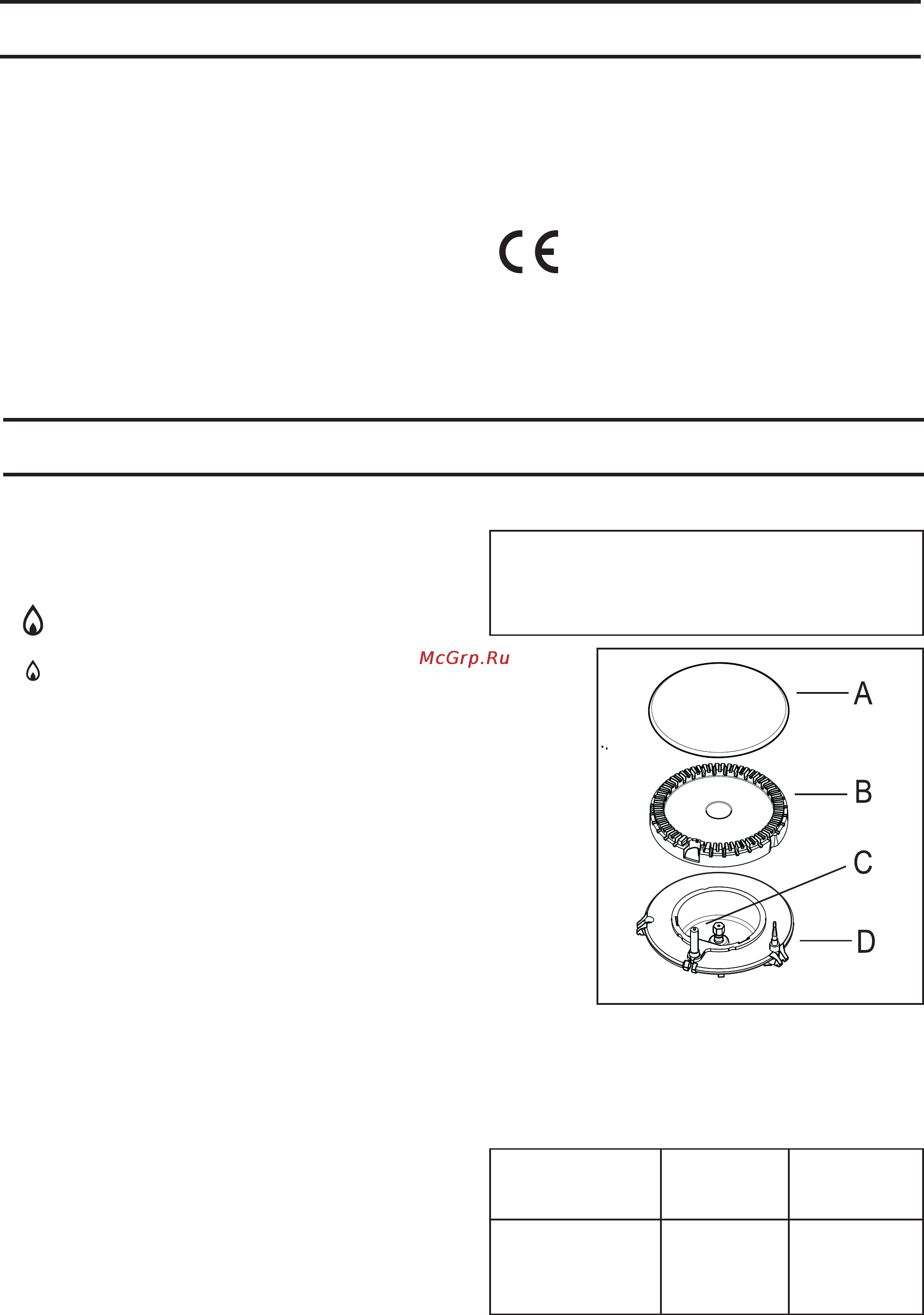

A Крышка горелки
B Рассекатель горелки
C Свеча зажигания
D Термопара
Нажмите кнопку электрического розжига, помеченного
маленьким символом искры.
Одновременно поверните ручку управления
соответствующей горелки против часовой стрелки в
максимальное положение и держите ее нажатой в течение
примерно 5 секунд.
Это позволит термопаре (Рис. 1 D)
нагреться и отключить предохранительное устройство,
в противном случае подача газа будет прервана.
Затем убедитесь в стабильности пламени и
отрегулируйте его на нужный уровень.
Если в ходе нескольких попыток Вам не удалось
зажечь горелку, проверьте, что крышка (Рис. 1 A) и
рассекатель горелки (Рис. 1 B) находятся в
правильном положении.
Чтобы погасить пламя, поверните ручку на
символ z.
• Всегда убавляйте пламя или полностью
гасите горелку перед тем, как снимать с нее
кастрюлю.
ПРАВИЛЬНАЯ ЭКСПЛУАТАЦИЯ ВАРОЧНОЙ ПАНЕЛИ
Для обеспечения максимальной эффективности
горелок настоятельно рекомендуется использовать
только кастрюли и сковороды, размер дна которых
соответствует диаметру горелок, для того, чтобы пламя
не выбивалось изпод дна посуды (см. находящуюся
рядом таблицу).
Рекомендуется также, как только жидкость в кастрюле
начинает кипеть, убавлять пламя до минимума,
необходимого для того, чтобы поддерживать жидкость
на медленном огне.
• Используйте только кастрюли и сковороды с
плоским дном.
Тщательно контролируйте приготовление
пищи на масле или жире, т.к. при их
перегреве возможно возгорание.
Горелка
максимальный
диаметр
минимальный
диаметр
Большая
(быстродействующая)
Малая
(вспомогательная)
180 мм
80 мм
240 мм
160 мм
Содержание
Содержание
- Внимательно прочитать их перед тем как приступать к установке прибора и его эксплуатации 2
- Для вашей безопасности 2
- Необходимо хранить настоящее руководство в течение всего срока службы прибора в случае продажи или передачи данного изделия другому владельцу позаботьтесь о том чтобы новый владелец получил вместе с прибором настоящее руководство по эксплуатации для ознакомления с работой прибора и правилами техники безопасности 2
- Правила техники безопасности приводятся в интересах вашей безопасности вам 2
- Правила эксплуатации 2
- Русский 2
- Установка чистка и уход 2
- Встраивание стр 8 3
- Горелка 3
- Малая 3
- Переоборудование на другие типы газа стр 7 3
- Рис 1 3
- Ручки упра 3
- Содержание 3
- Технические характеристики стр 4 3
- Тщательно контролируйте приготовление пищи на масле или жире т к при их перегреве возможно возгорание 3
- Указания для пользователя 3
- Указания для пользователя стр 3 3
- Указания для установщика стр 5 3
- Чистка и уход cтр 4 3
- Электрическое подключение стр 6 3
- Быстродействующая горелка большая 3 квт g20 2 8 квт g30 31 4
- Вспомогательная горелка малая 1 квт 4
- Газ g 20 20 мбар 4
- Длина 270 мм 4
- Категория ii 2h3b p номинальное давление подачи газа природный 4
- Мощность газовых горелок 4
- Патрубок для подключения к газовой магистрали g 1 2 4
- Размеры выемки под варочную панель 4
- Рис 2 4
- Технические характеристики 4
- Чистка и уход 4
- Ширина 490 мм 4
- Электропитание 230 4
- Сервис и оригинальные запасные части 5
- Указания для установщика 5
- Земля желто зеленый 6
- Нейтраль ноль 6
- Рис 4 6
- Рис 5 6
- Рис 6 6
- Электрическое подключение 6
- Винт обводного клапана 7
- Замена инжекторов 7
- Переоборудование на другие типы газа 7
- Рис 7 7
- Рис 8 7
- Таб 2 инжекторы 7
- A уплотнение 8
- Встраивание 8
- Рис 10 8
- Рис 9 8
- Рис 11 9
- Рис 12 9
- Рис 13 9
- Рис 14 рис 15 9
- Www zanussi ru www zanussi electrolux co uk 10
