Zanussi ZDG326 X [7/10] Замена инжекторов

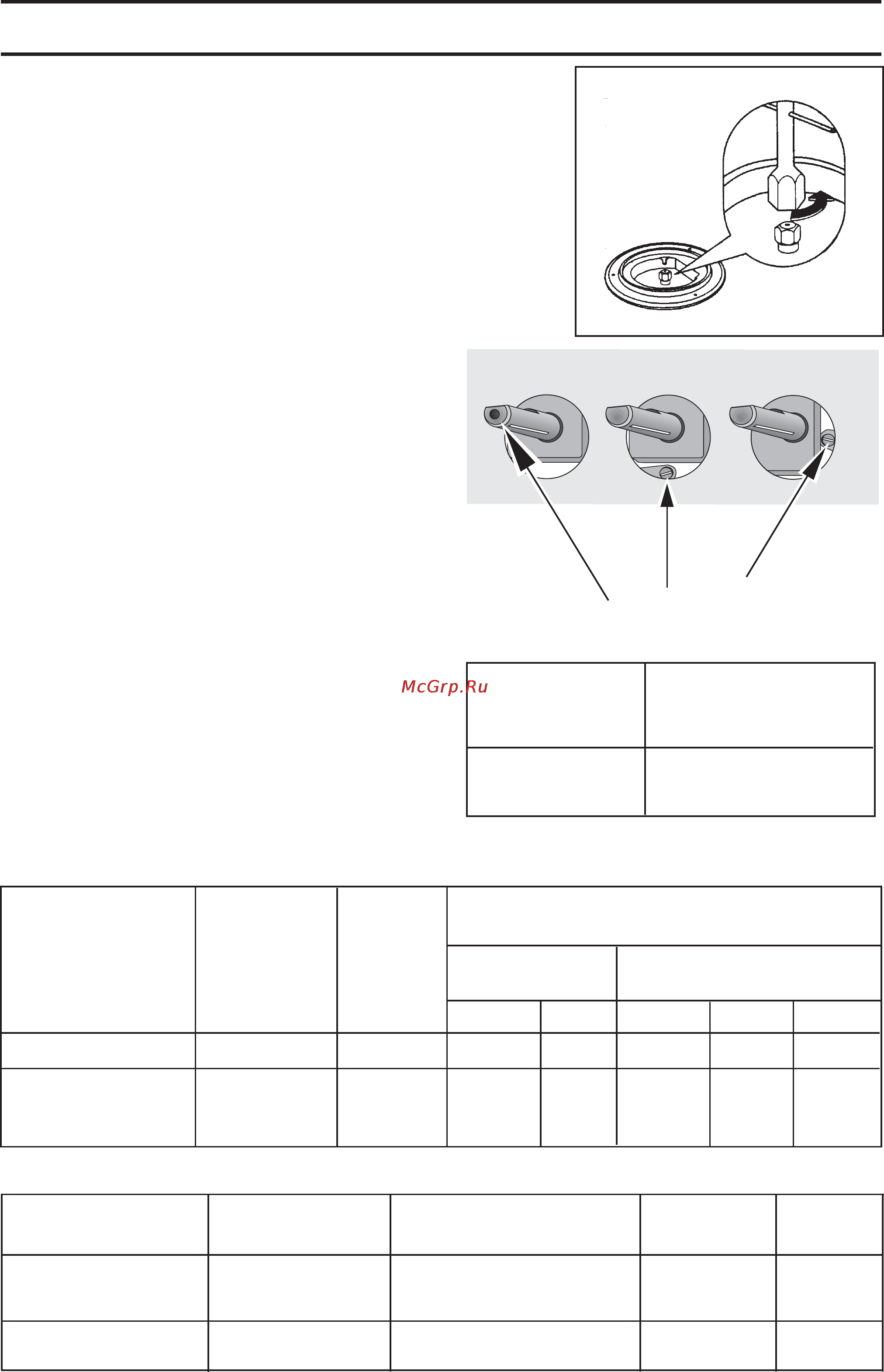

![Zanussi ZDG326 X [7/10] Замена инжекторов](/views2/1051053/page7/bg7.png)
24
ЗАМЕНА ИНЖЕКТОРОВ
• Снимите подставки для посуды.
• Снимите крышки горелок и рассекатели.
• С помощью торцевого ключа на 7 открутите и
снимите инжекторы (Рис. 7), и замените их на те,
которые соответствуют применяемому типу газа
(см. табл. 22a).
• Установите детали на место, выполнив в обратном
порядке вышеописанную процедуру.
• Замените идентификационную табличку
(размещенную вблизи трубы подачи газа) на
табличку, соответствующую новому типу
используемого газа. Вы найдете эту табличку в
пакете с инжекторами, поставленном вместе с
прибором.
Если давление подачи газа отличается от требуемой
величины или подвержено колебаниям, на трубу подачи
газа следует установить соответствующий регулятор
давления в соответствии с действующими нормами.
6. Переоборудование на другие типы газа
Рис. 7
FO
0392
РЕГУЛИРОВКА МИНИМАЛЬНОГО УРОВНЮ
ПЛАМЕНИ
Для регулировки минимального уровня пламени горелок
действуйте следующим образом:
• Зажгите горелку.
• Поверните ручку в положение, соответствующее
минимальному пламени.
• Снимите ручку.
• Тонкой отверткой отрегулируйте положение винта
обводного клапана (см. Рис. 8 “a”). При
переоборудовании панели с природного на
сжиженный нефтяной газ (LPG) плотно затяните
винт, вращая его по часовой стрелке так, чтобы
получилось небольшое стабильное пламя.
• В заключение убедитесь, что пламя не гаснет при
быстром повороте ручки из максимального в
минимальное положение.
Эта процедура легко выполнима независимо от того,
каким образом установлена или встроена в рабочий
стол варочная панель.
ГОРЕЛКА НОРМАЛЬНАЯ
ПОНИЖЕННАЯ
НОРМАЛЬНАЯ
МОЩНОСТЬ МОЩНОСТЬ МОЩНОСТЬ
кВт кВт ПРИРОДНЫЙ ГАЗ
LPG (СЖИЖЕННЫЙ НЕФТЯНОЙ ГАЗ)
G20 20 мбар 2830/37 мбар
инж. 1/100 м
3
/час инж. 1/100 г/час G30 г/час G31
Вспомогательная (малая)
1 0,33 70 0,095 50 73 71
Природный газ:
Быстродействующая
(большая) 3 0,75 119 0,286 86 204 200
LPG: 2,8
Горелка иаметр обводного клапана
в 1/100 мм
Вспомогательная 28
Быстродействующая 42
Табл. 1: Диаметры обводных клапанов
Таб. 2 : инжекторы
Рис. 8
винт обводного клапана
Табл. 2a : инжекторы только для России ПРИРОДНЫЙ ГАЗ G20 13 мбар
ГОРЕЛКА
НОРМАЛЬНАЯ
ПОНИЖЕННАЯ инж. 1/100 м
3
/час
МОЩНОСТЬ кВт
МОЩНОСТЬ кВт
Вспомогательная 0,90 0,33 80 0,09
(малая)
Быстродействующая 1,9 0,75 120 0,20
(большая)
