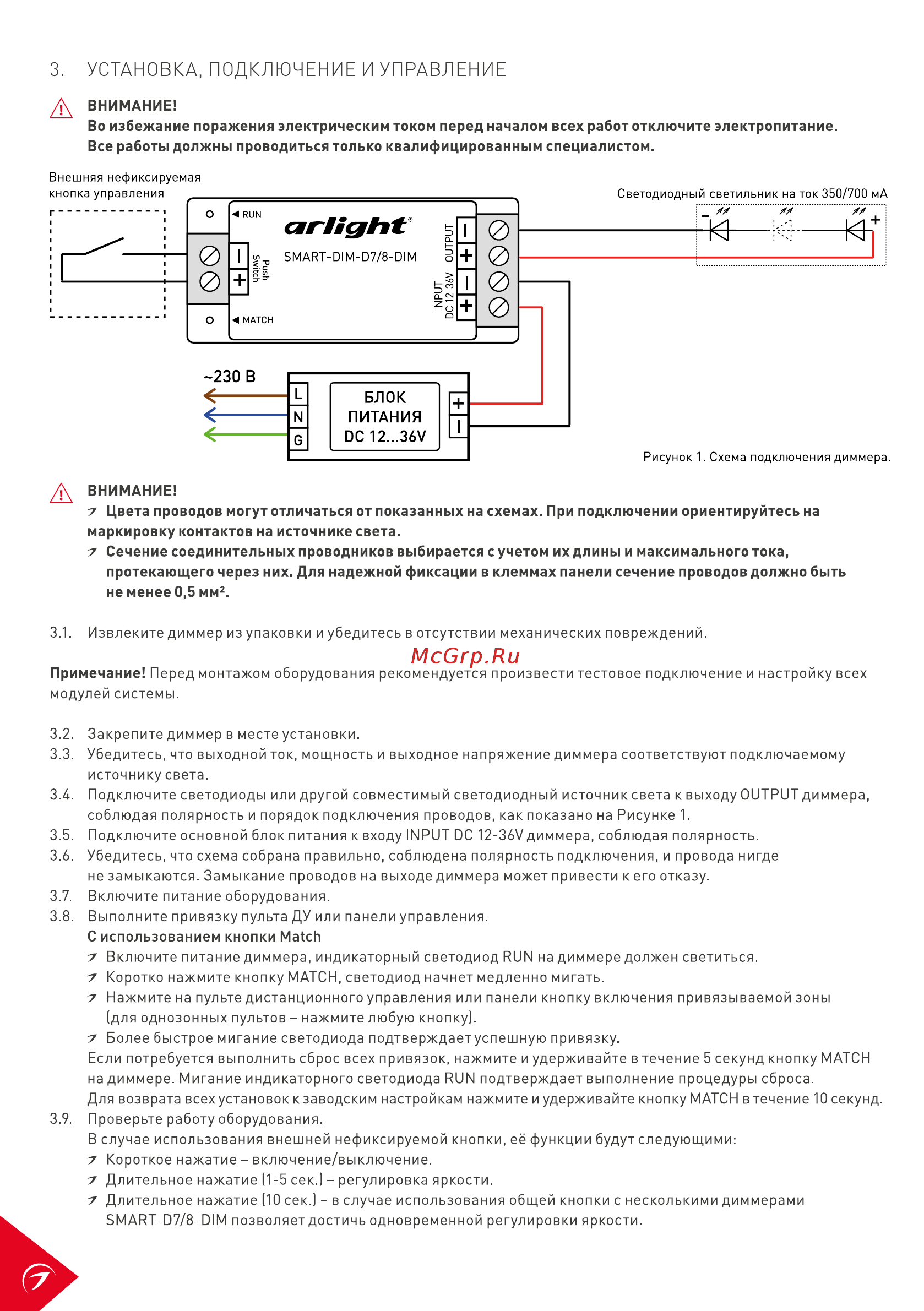

3 УСТАНОВКА ПОДКЛЮЧЕНИЕ И УПРАВЛЕНИЕ Д ВНИМАНИЕ Во избежание поражения электрическим током перед началом всех работ отключите электропитание Все работы должны проводиться только квалифицированным специалистом Внешняя нефиксируемая Д ВНИМАНИЕ 7 Цвета проводов могут отличаться от показанных на схемах При подключении ориентируйтесь на маркировку контактов на источнике света 7 Сечение соединительных проводников выбирается сучетом их длины и максимального тока протекающего через них Для надежной фиксации в клеммах панели сечение проводов должно быть не менее 0 5 мм2 3 1 Извлеките диммер из упаковки и убедитесь в отсутствии механических повреждений Примечание Перед монтажом оборудования рекомендуется произвести тестовое подключение и настройку всех модулей системы 3 2 Закрепите диммер в месте установки 3 3 Убедитесь что выходной ток мощность и выходное напряжение диммера соответствуют подключаемому источнику света 3 4 Подключите светодиоды или другой совместимый светодиодный источник света к выходу OUTPUT диммера соблюдая полярность и порядок подключения проводов как показано на Рисунке 1 3 5 Подключите основной блок питания к входу INPUT DC 12 36V диммера соблюдая полярность 3 6 Убедитесь что схема собрана правильно соблюдена полярность подключения и провода нигде не замыкаются Замыкание проводов на выходе диммера может привести к его отказу 3 7 Включите питание оборудования 3 8 Выполните привязку пульта ДУ или панели управления С использованием кнопки Match 7 Включите питание диммера индикаторный светодиод RUN на диммере должен светиться 7 Коротко нажмите кнопку MATCH светодиод начнет медленно мигать 7 Нажмите на пульте дистанционного управления или панели кнопку включения привязываемой зоны для однозонных пультов нажмите любую кнопку 7 Более быстрое мигание светодиода подтверждаетуспешную привязку Если потребуется выполнить сброс всех привязок нажмите и удерживайте в течение 5 секунд кнопку MATCH на диммере Мигание индикаторного светодиода RUN подтверждает выполнение процедуры сброса Для возврата всех установок к заводским настройкам нажмите и удерживайте кнопку MATCH в течение 10 секунд 3 9 Проверьте работу оборудования В случае использования внешней нефиксируемой кнопки её функции будут следующими 7 Короткое нажатие включение выключение 7 Длительное нажатие 11 5 сек регулировка яркости 7 Длительное нажатие 10 сек в случае использования общей кнопки с несколькими диммерами SMART D7 8 DIM позволяет достичь одновременной регулировки яркости
