361NX807E
Русский
Русский
Краткое руководство
6 винтов с плоской головкой
(M5x8)
(поставляемые с головным
устройством)

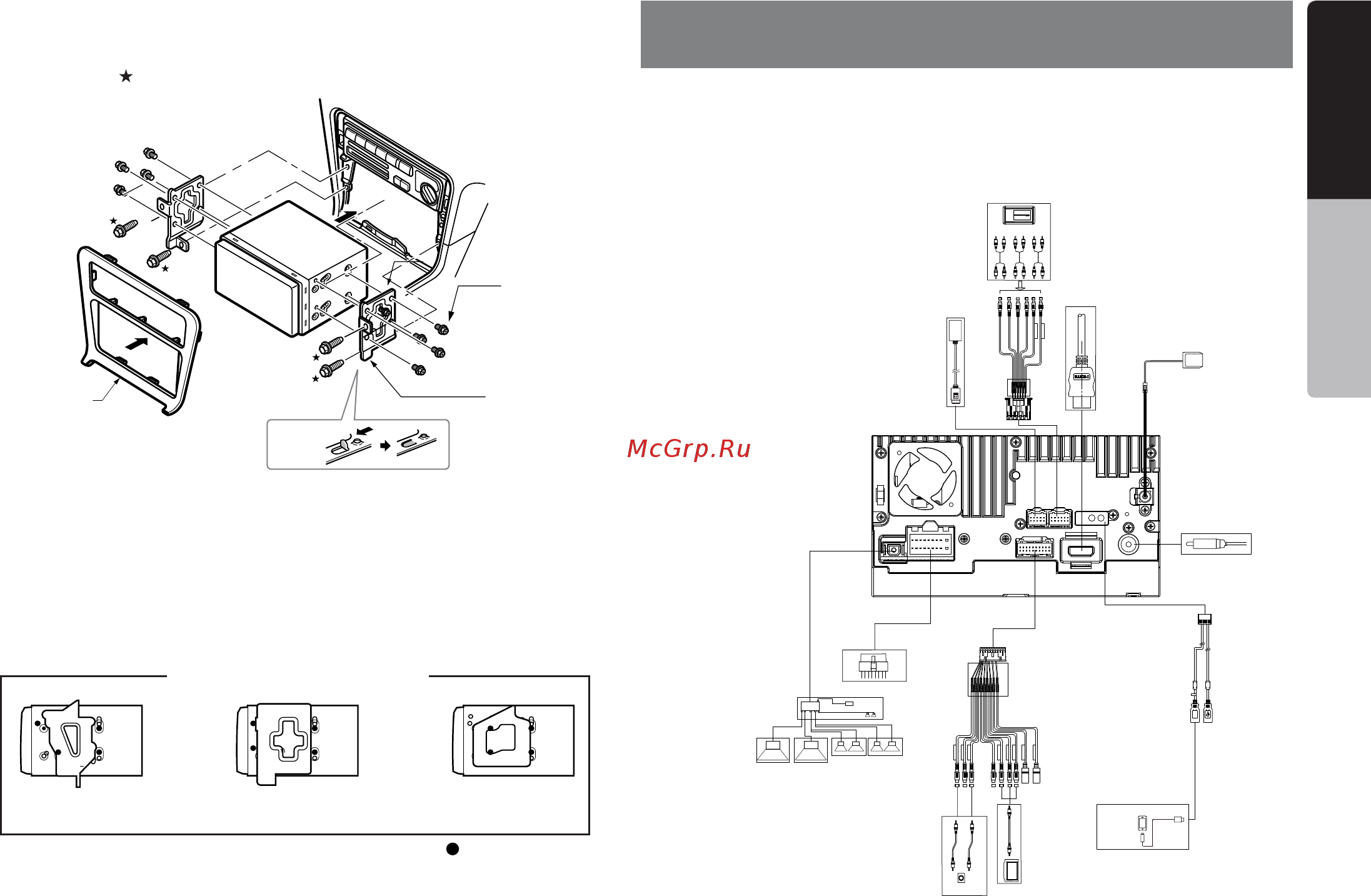

Установка основного блока в автомобилях TOYOTA
Устанавливайте, используя детали, прикрепленные к автомобилю.
(Винты с пометкой установлены в автомобиле.)
*1. В некоторых панелях (в зависимости от типа и модели автомобиля)
отверстия могут быть слишком маленькими для устройства. В этом случае
подрежьте верхнюю и нижнюю части рамки панели на 0,5–1,5 мм, чтобы
устройство свободно проходило в отверстие.
*2. Если крючок установочного кронштейна задевает за блок, загните
и выровняйте крючок плоскогубцами или аналогичным инструментом.
Пример 1
Пример 2
Установите винты в местах, отмеченных знаком .
Пример 3
Примечание.
• Перед установкой обязательно отключите отрицательный провод
от аккумулятора автомобиля.
• Для дополнительных устройств кабели с соединителями типа RCA
и кабели с разъемами продаются отдельно.
• При подключении кабелей
HDMI и USB фиксируйте
их хомутами.
ПОДКЛЮЧЕНИЕ ПРОВОДОВ
4-канальный усилитель
Примечание.
Для предотвращения отключения
оптического кабеля зафиксируйте кабель на
корпусе NX807E виниловой стяжкой.
Кабель HDMI
GPS-антенна
Антенна радио
iPod/iPhone
Кабель Lightning (входит в комплект iPod/
iPhone)
Оптический кабель
(доступный в продаже)
Блок
управления Z3
(В комплекте Z3)
Z3
Процессор Full Digital
Sound с твитером
(приобретается отдельно)
Z7
Полностью
цифровой
динамик
(приобретается
отдельно)
Z7
Полностью
цифровой
динамик
(приобретается
отдельно)
Z25W
Полностью
цифровой
сабвуфер
(приобретается
отдельно)
Z25W
Полностью
цифровой
сабвуфер
(приобретается
отдельно)
Видеовыход
Камера заднего обзора
Аудиовыход
8 винтов
с шестигранной
головкой
(M5x8)
Установочный
кронштейн
(1 пара для установки
слева и справа)
Центральная панель
(*1)
(*2)
Главный
блок
(приобретается отдельно)
DAB404E или дополнительный тюнер DVB-T
ЖЕЛТЫЙ
ЖЕЛТЫЙ
ЖЕЛТЫЙ
КАМЕРА
ЛЕВЫЙ КАНАЛ ЛИНЕЙНОГО
АУДИОВХОДА
ПРАВЫЙ КАНАЛ ЛИНЕЙНОГО
АУДИОВХОДА
ВИДЕОВЫХОД
ЗАДНИЙ ПРАВЫЙ КАНАЛ
ЗАДНИЙ ЛЕВЫЙ КАНАЛ
ПЕРЕКЛЮЧАТЕЛЬ НА РУЛЕ
МИКРОФОН
ЛИНЕЙНЫЙ ВИДЕОВХОД
БЕЛЫЙ
БЕЛЫЙ
ЧЕРНЫЙ
ЧЕРНЫЙ
Для задних устройств Z
Монитор
КРАСНЫЙ
КРАСНЫЙ
КРАСНЫЙ КРАСНЫЙ КРАСНЫЙ
САБВУФЕР 2
САБВУФЕР 1
БЕЛЫЙ БЕЛЫЙ БЕЛЫЙ
Основной
блок
Стандартные крепежные кронштейны
NX807E_QSG_Multibook.indb 361 22.11.2016 13:35:26
