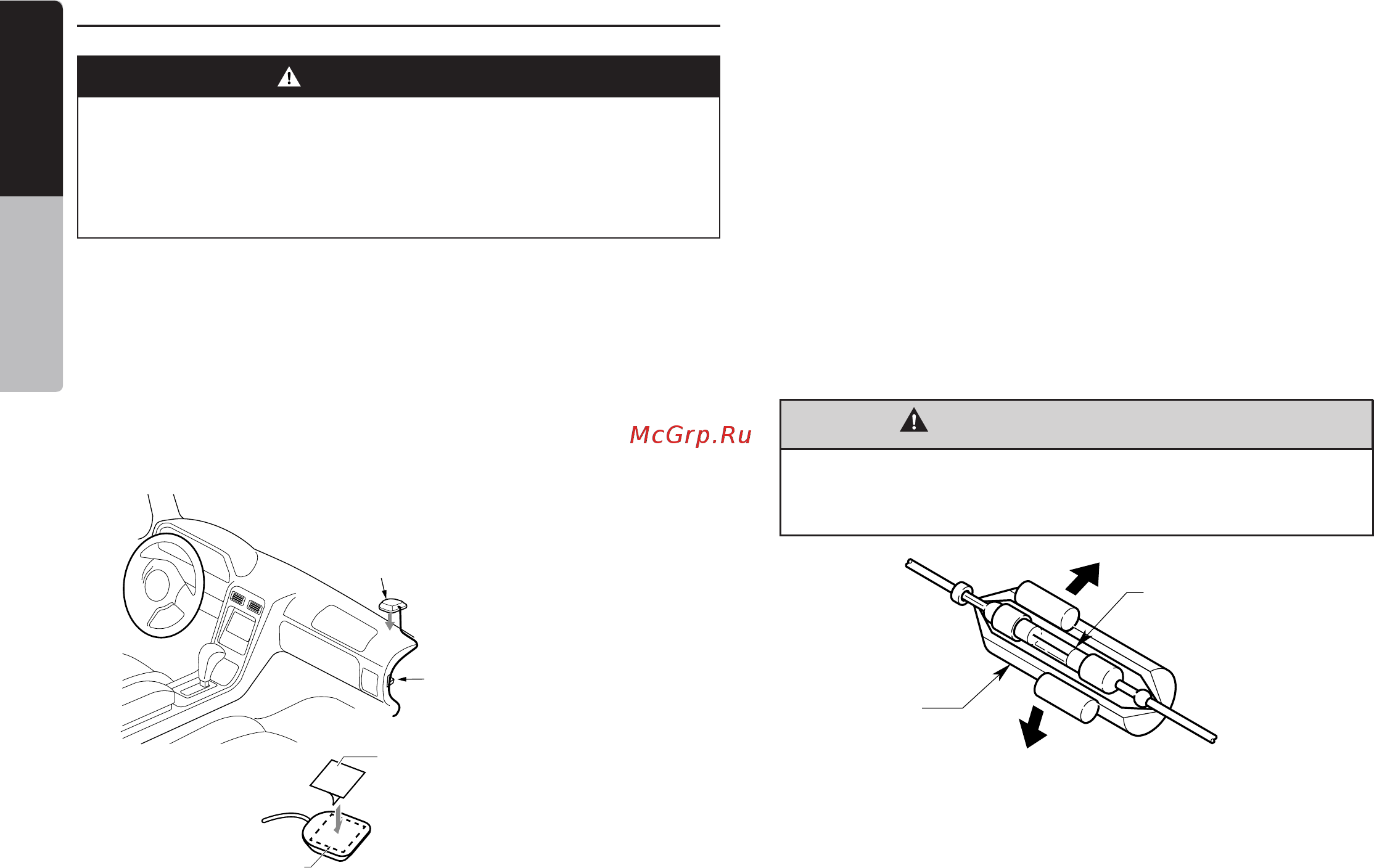

362 NX807E
Русский
Краткое руководство
Меры предосторожности при подключении
1.
Обязательно отключите питание перед подключением.
2. Будьте особенно внимательны при выборе места для прокладки
проводов.
Не прокладывайте провода рядом с двигателем, выхлопной
трубой и т.п., поскольку нагрев может повредить провода.
3. При срабатывании предохранителя проверьте правильность
проводки.
Если предохранитель перегорел, замените его на новый с тем
же номиналом (15 А).
4. Для замены извлеките сгоревший предохранитель в задней
части блока и вставьте новый. (Рис. 7)
Примечание.
Существуют различные типы зажимов предохранителя. Не допускайте соприкосновения
контакта со стороны батареи с металлическими частями.
Рис. 7
Предохранитель (15 A)
Зажим
предохранителя
МЕРЫ ПРЕДОСТОРОЖНОСТИ
После подключения закрепите провод
фиксатором или изолентой.
Установка GPS-антенны
ПРЕДУПРЕЖДЕНИЕ
• Не устанавливайте GPS‑антенну в местах, где она может
соприкоснуться с подушкой безопасности при ее срабатывании,
или где она ограничивает зону видимости водителя.
• Не используйте систему навигации, если кабель GPS‑антенны
отсоединен. В этом случае может произойти короткое замыкание
проводов питания в шнуре.
Примечание.
• Прилагаемая GPS-антенна предназначена для установки внутри транспортного средства.
Не устанавливайте ее снаружи транспортного средства.
• Установите GPS-антенну на расстоянии не менее 50 см от основного блока, других
аудиоустройств, таких как проигрыватель компакт-дисков, и антирадара. Если она будет
установлена вблизи этих устройств, прием GPS-сигнала может ухудшиться.
• Чтобы улучшить качество приема GPS-сигнала, установите GPS-антенну горизонтально
на плоской поверхности.
• Не натирайте воском и не окрашивайте покрытие GPS-антенны. Это может снизить
производительность GPS-антенны.
• Установите GPS-антенну на расстоянии не менее 10 см от ветрового стекла.
• Перед установкой GPS-антенны очистите место монтажа.
English
WARNING
GPS-антенна
• Установите GPS-антенну.
Плотно закрепите ее на плоской
поверхности приборной панели со
стороны пассажирского сиденья, где
помехи для GPS-сигнала минимальны.
• Подсоедините шнур GPS-антенны.
Закрепите шнур с помощью
держателей.
• Приклейте двустороннюю
клейкую ленту к нижней
поверхности GPS-антенны.
Держатель шнура
Двусторонняя клейкая лента
Нижняя поверхность
GPS-антенны
English
WARNING
NX807E_QSG_Multibook.indb 362 22.11.2016 13:35:26
