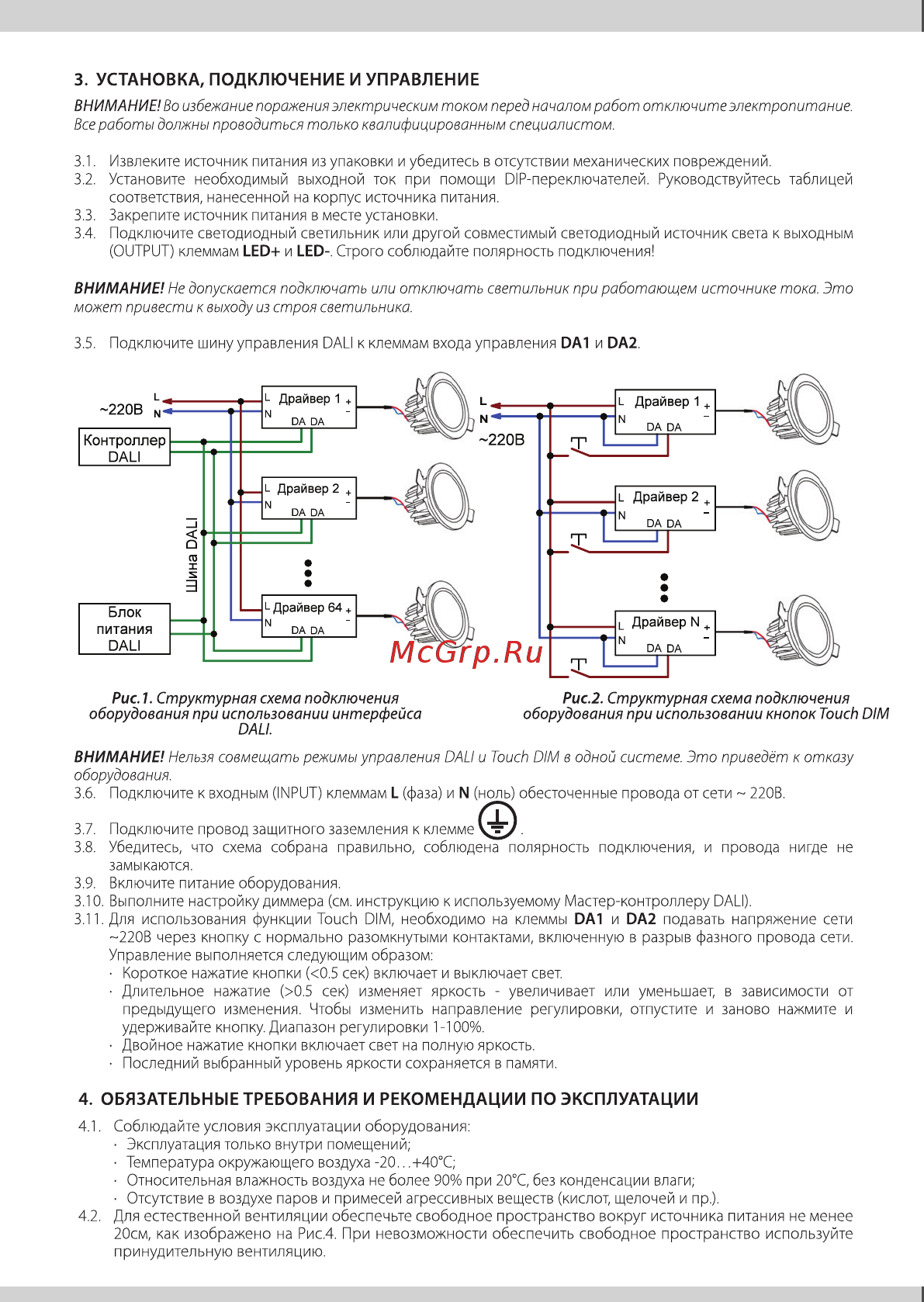

3 УСТАНОВКА ПОДКЛЮЧЕНИЕ И УПРАВЛЕНИЕ ВНИМАНИЕ Во избежание поражения электрическим током перед началом работ отключите электропитание Все работы должны проводиться только квалифицированным специалистом 3 1 Извлеките источник питания из упаковки и убедитесь в отсутствии механических повреждений 3 2 Установите необходимый выходной ток при помощи DIP переключателей Руководствуйтесь соошеювия нанесенной на корпус исючника пиония 3 3 Закрепите источник питания в месте установки 3 4 Подключите светодиодный светильник или другой совместимый светодиодный источник света к OUTPUT клеммам LED и LED Строго соблюдайте полярность подключения ВНИМАНИЕ Не допускается подключать или может привести к выходу из строя светильника отключать светильник при работающем источнике таблицей выходным тока Это 3 5 Подключите шину управления DALI к клеммам входа управления DA1 и DA2 Рис 1 Структурная схема подключения оборудования при использовании интерфейса DALI Рис 2 Структурная схема подключения оборудования при использовании кнопок Touch DIM ВНИМАНИЕ 11ельзя совмещать режимы управления DALI и Touch DIM в одной системе Это приведёт к отказу оборудования 3 6 Подключив к входным INPUT клеммам L фаза и N ноль обееюченные провода о сеги 220В 3 7 Подключите провод защитного заземления к клемме 3 8 Убедитесь что схема собрана правильно соблюдена полярность подключения и провода нигде нс замыкаются 3 9 Включите питание оборудования 3 10 Выполнив нас i ройку диммера см инарукцию к используемому Маоер кон роллеру DALI 3 11 Для использования функции Touch DIM необходимо на клеммы DA1 и DA2 подавать напряжение сети 220В через кнопку с нормально разомкнутыми контактами включенную в разрыв фазного провода сети Управление выполняется следующим образом Короткое нажатие кнопки 0 5 сек включает и выключает свет Длительное нажатие 0 5 сек изменяет яркость увеличивает или уменьшает в зависимости от предыдущею изменения Чюбы изменив направление ре1улировки ошус и е и заново нажмиге и удерживайте кнопку Диапазон регулировки 1 100 Двойное нажатие кнопки включает свет на полную яркость Последний выбранный уровень яркости сохраняется в памяти 4 ОБЯЗАТЕЛЬНЫЕ ТРЕБОВАНИЯ И РЕКОМЕНДАЦИИ ПО ЭКСПЛУАТАЦИИ 4 1 Соблюдайте условия эксплуатации оборудования Эксплуатация только внутри помещений Температура окружающего воздуха 20 40 С Относительная влажность воздуха не более 90 при 20 С без конденсации влаги OicyiciBne в воздухе паров и примесей ai рессивных вещее в кислот щелочей и пр 4 2 Для естественной вентиляции обеспечьте свободное пространство вокруг источника питания не менее 20см как изображено на Рис 4 При невозможности обеспечить свободное пространство используйте принудительную вентиляцию
