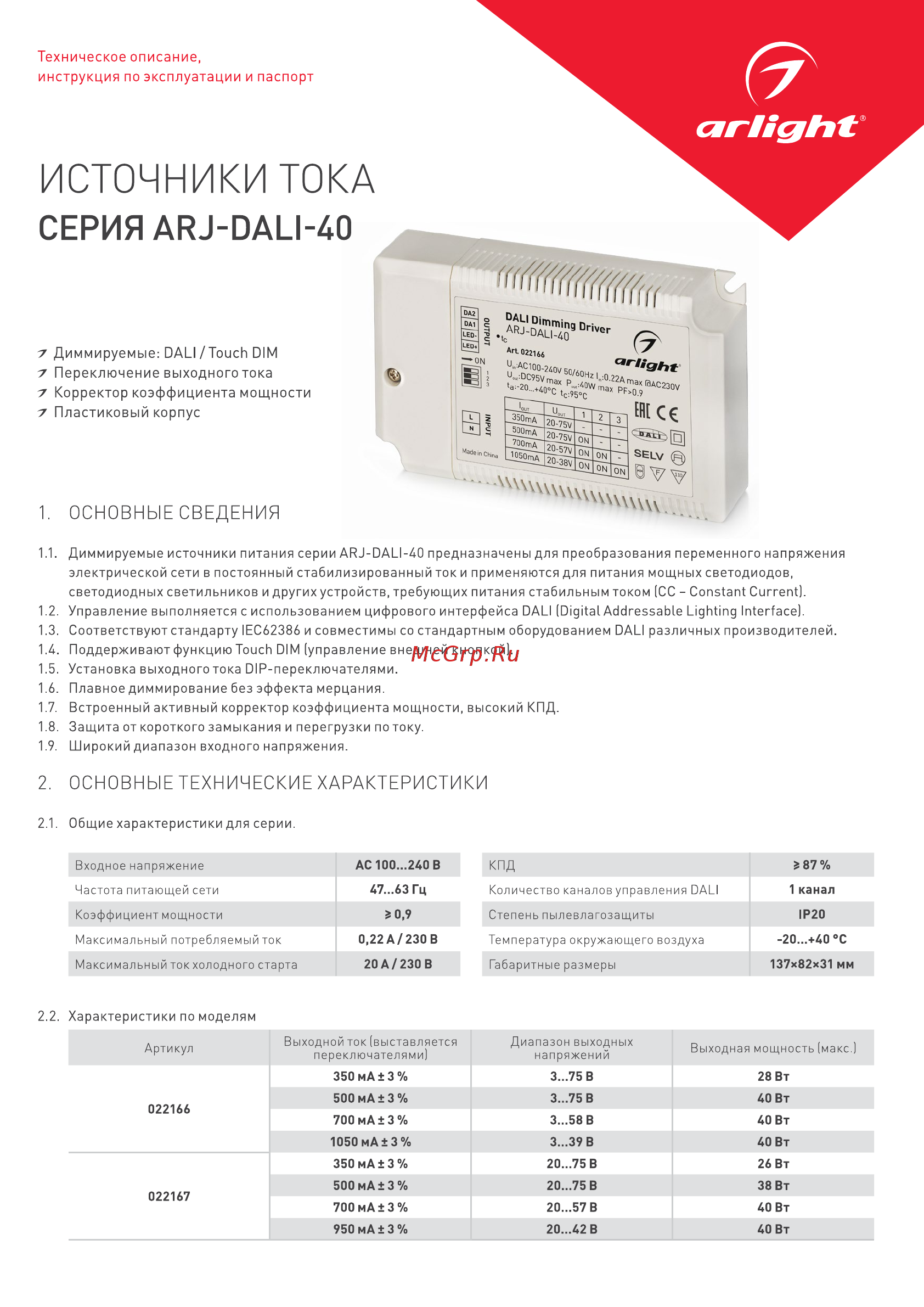

Техническое описание инструкция по эксплуатации и паспорт ИСТОЧНИКИ ТОКА СЕРИЯ ARJ DALI 40 7 Диммируемые DALI Touch DIM выходного тока 7 Корректор коэффициента мощности 7 Пластиковый корпус 7 Переключение 1 ОСНОВНЫЕ СВЕДЕНИЯ 1 1 Диммируемые источники питания серии ARJ DALI 40 предназначены для преобразования переменного напряжения электрической сети в постоянный стабилизированный ток и применяются для питания мощных светодиодов светодиодных светильников и других устройств требующих питания стабильным током ICC Constant Current 1 2 Управление выполняется с использованием цифрового интерфейса DALI Digital Addressable Lighting Interface 1 3 Соответствуют стандарту IEC62386 и совместимы со стандартным оборудованием DALI различных производителей 1 4 Поддерживают функцию Touch DIM управление внешней кнопкой 1 5 Установка выходного тока DIP переключателями 1 6 Плавное диммирование без эффекта мерцания 1 7 Встроенный активный корректор коэффициента мощности высокий КПД 1 8 Защита от короткого замыкания и перегрузки по току 1 9 Широкий диапазон входного напряжения 2 ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ 2 1 Общие характеристики для серии Входное напряжение Частота питающей сети Коэффициент мощности Максимальный потребляемый ток Максимальный ток холодного старта АС 100 240 В 47 63 Гц 0 9 0 22 А 230 В 20А 230 В кпд 87 1 канал Количество каналов управления DALI Степень пылевлагозащиты Температура окружающего воздуха Габаритные размеры IP20 20 40 C 137x82x31 мм 2 2 Характеристики по моделям Артикул 022166 022167 Выходной ток выставляется переключателями Диапазон выходных напряжений 350 мА 3 3 75В 28 Вт 500 мА 3 3 75В 40 Вт 700 мА 3 3 58В 40 Вт 1050 мА 3 3 39 В 40 Вт 350 мА 3 20 75В 26 Вт 500 мА 3 20 75 В 38 Вт 700 мА 3 20 57В 40 Вт 950 мА 3 20 42В 40 Вт Выходная мощность макс
