Инструкция по эксплуатации Страница: 2

Arlight ARJ-DALI-40 [2/3] Установка подключение и управление

Содержание

Источники тока 1
Кпд 1
Основные сведения 1
Основные технические характеристики 1
Серия arj dali 40 1
Двойное нажатие кнопки включает свет на полную яркость 2
Закрепите источник питания в месте установки 3 подключите светодиодный светильник или другой совместимый светодиодный источник света к клеммам led и led 2
Извлеките источник питания из упаковки и убедитесь в отсутствии механических повреждений 3 установите необходимый выходной ток при помощи о1р переключателей руководствуйтесьтаблицей соответствия 2
Кнопку с нормально разомкнутыми контактами включенную в разрыв фазного провода сети управление выполняется следующим образом 7 короткое нажатие кнопки 0 сек включает и выключает свет 2
Назначение маркировка подключение 2
Нанесенной на корпус источника питания 2
Ознакомьтесь с назначением клемм для подключения 2
Подключите шину управления dali к клеммам входа управления da1 и da2 3 подключите к клеммам l фаза и n ноль обесточенные провода от сети 220 в 3 подключите провод защитного заземления к клемме g 3 убедитесь что схема собрана правильно соблюдена полярность подключения и провода нигде не замыкаются 3 0 включите питание оборудования 3 1 выполните настройку диммера см инструкцию к используемому мастер контроллеру dali 3 2 для использования функции touch dim необходимо на клеммы da1 и da2 подавать напряжение сети 220 в через 2
Последний выбранный уровень яркости сохраняется в памяти 2
Сек изменяет яркость увеличивает или уменьшает в зависимости от предыдущего изменения чтобы изменить направление регулировки отпустите и заново нажмите и удерживайте кнопку диапазон регулировки 1 100 2
Строго соблюдайте полярность подключения 2
Установка подключение и управление 2
Впоследствии будет невозможен 3
Для последующего обслуживания оборудования не устанавливайте оборудование в места доступ к которым 3
И клемм фаза и ноль 3
Монтаж производите с учетом возможности доступа 3
Мощности учитывайте что с повышением температуры окружающей 3
На устройство 3
Не допускайте попадания воды или воздействия конденсата 3
Не нагружайте источник питания более 80 отего максимальной 3
Не устанавливайте источник питания вблизи нагревательных 3
Обязательные требования и рекомендации по эксплуатации 3
Относительная влажность воздуха не более 90 при 20 с без конденсации влаги 3
Отсутствие в воздухе паров и примесей агрессивных веществ кислот щелочей и пр для естественной вентиляции обеспечьте свободное пространство вокруг источника питания не менее 20 см как изображено на рис 3 при невозможности обеспечить свободное пространство используйте принудительную вентиляцию 3
Перед включением убедитесь что схема собрана правильно соединения выполнены надежно замыкания отсутствуют 4 возможные неисправности и методы их устранения 3
Приборов или горячих поверхностей при использовании в системе нескольких источников питания не устанавливайте их вплотную друг кдругу 3
Соблюдайте полярность подключения и соответствие проводов 3
Соблюдайте условия эксплуатации оборудования 3
Среды максимальная мощность источника питания снижается см график зависимости на рис 4 3
Эксплуатация только внутри помещений 7 температура окружающего воздуха от 20 до 40 с 3

Похожие устройства

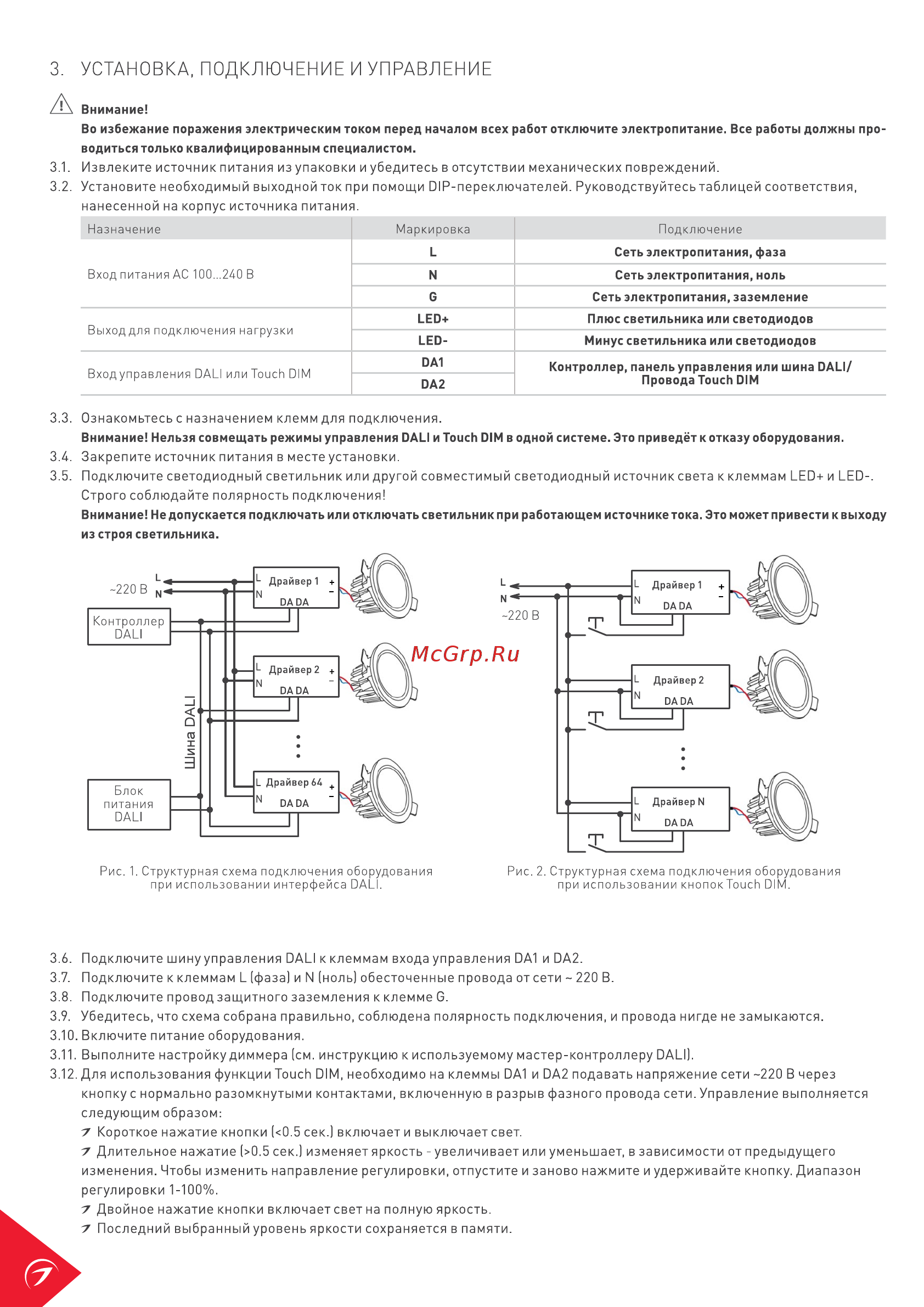

3 УСТАНОВКА ПОДКЛЮЧЕНИЕ И УПРАВЛЕНИЕ А Внимание Во избежание поражения электрическим током перед началом всех работ отключите электропитание Все работы должны про водиться только квалифицированным специалистом 3 1 Извлеките источник питания из упаковки и убедитесь в отсутствии механических повреждений 3 2 Установите необходимый выходной ток при помощи О1Р переключателей Руководствуйтесьтаблицей соответствия нанесенной на корпус источника питания Назначение Маркировка Подключение L Сеть электропитания фаза Вход питания АС 100 240 В Выходдля подключения нагрузки Вход управления DALI или Touch DIM N Сеть электропитания ноль G Сеть электропитания заземление LED Плюс светильника или светодиодов LED Минус светильника или светодиодов DA1 Контроллер панельуправления или шина DALI Провода Touch DIM DA2 3 3 Ознакомьтесь с назначением клемм для подключения Внимание Нельзя совмещать режимы управления DALI и Touch DIM в одной системе Это приведёт котказу оборудования 3 4 Закрепите источник питания в месте установки 3 5 Подключите светодиодный светильник или другой совместимый светодиодный источник света к клеммам LED и LED Строго соблюдайте полярность подключения Внимание Не допускается подключать или отключать светильник при работающем источнике тока Это может привести к выходу из строя светильника Рис 1 Структурная схема подключения оборудования при использовании интерфейса DALI Рис 2 Структурная схема подключения оборудования при использовании кнопокТоисЬ DIM 3 6 Подключите шину управления DALI к клеммам входа управления DA1 и DA2 3 7 Подключите к клеммам L фаза и N ноль обесточенные провода от сети 220 В 3 8 Подключите провод защитного заземления к клемме G 3 9 Убедитесь что схема собрана правильно соблюдена полярность подключения и провода нигде не замыкаются 3 10 Включите питание оборудования 3 11 Выполните настройку диммера см инструкцию к используемому мастер контроллеру DALI 3 12 Для использования функции Touch DIM необходимо на клеммы DA1 и DA2 подавать напряжение сети 220 В через кнопку с нормально разомкнутыми контактами включенную в разрыв фазного провода сети Управление выполняется следующим образом 7 Короткое нажатие кнопки 0 5 сек включает и выключает свет 7 Длительное нажатие 0 5 сек изменяет яркость увеличивает или уменьшает в зависимости от предыдущего изменения Чтобы изменить направление регулировки отпустите и заново нажмите и удерживайте кнопку Диапазон регулировки 1 100 7 Двойное нажатие кнопки включает свет на полную яркость 7 Последний выбранный уровень яркости сохраняется в памяти
