3.5. Убедитесь, что схема собрана правильно, везде соблюдена полярность подключения, и провода
нигде не замыкаются.
3.6. Включите питание оборудования.
3.7. При необходимости выполните программирование оборудования в системе DALI (см. инструкцию
к используемому мастер-контроллеру DALI).
3.8. Проверьте работу системы.
LED-
светильник
LED-
светильник
LED-
светильник
LED-
светильник
LED-
светильник
LED-
светильник

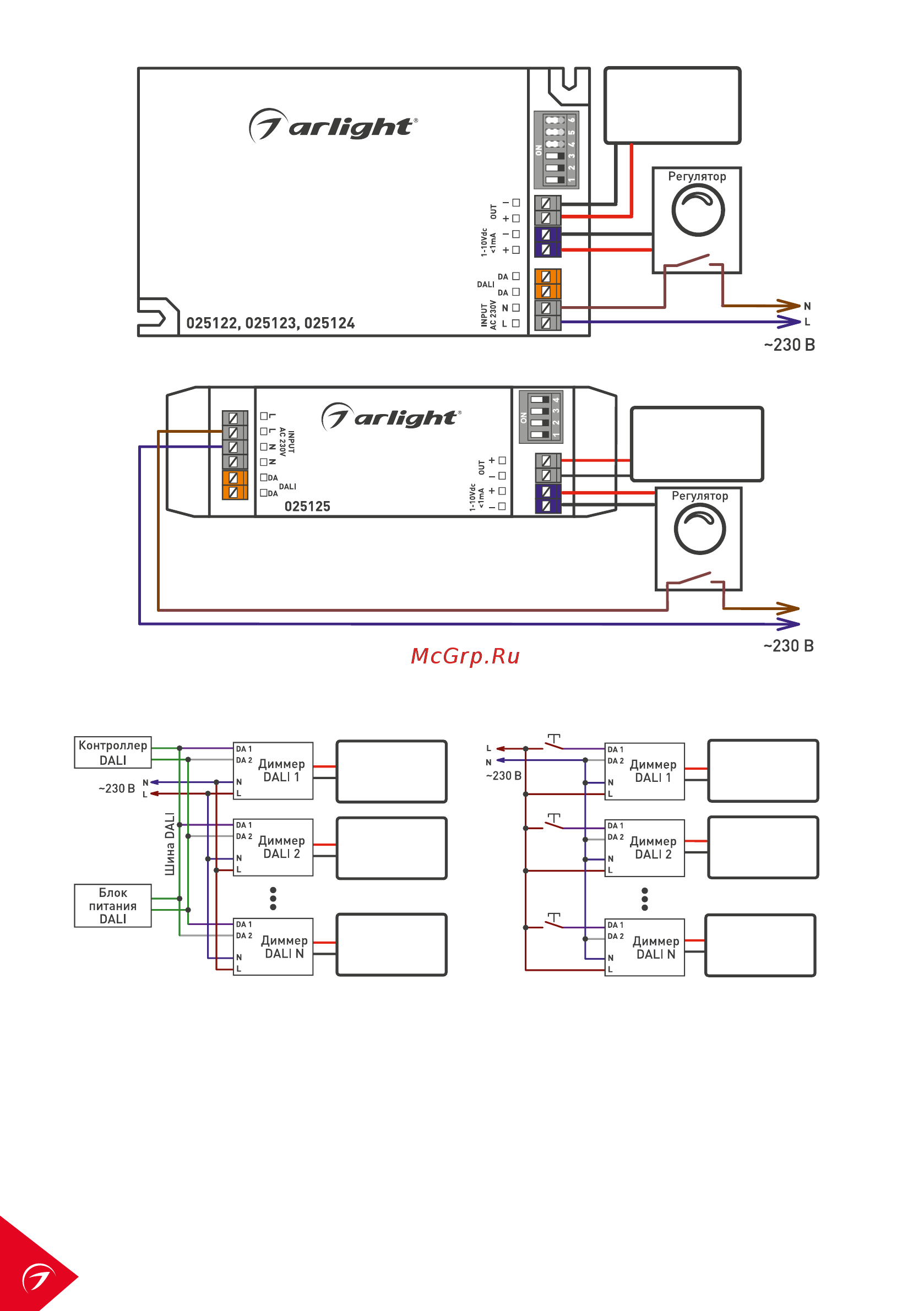

Рисунок 4.
Схема подключения нескольких источников
питанияпри использовании управления DALI.
Рисунок 5.
Схема подключения нескольких источников
питания при использовании управления Push Dim.
1-10V|DALI LED DRIVER
LED-
светильник
LED-
светильник
1-10V|DALI LED DRIVER
1-10 В
1-10 В
Рисунок 3. Подключение источника тока при управлении регулятором 1-10 В.
- 4 -
