- 11 -
67-42-10c RU
ВНИМАНИЕ:
Во избежание повреждения эндоскопов во время проверки, клинического использования, обработки или
иных действий по эксплуатации НЕ скручивайте, НЕ вращайте и НЕ перегибайте сильно защитные
уплотнения для уменьшения натяжения на вводимой трубке (
c
,
d
). Будьте особенно осторожны с
защитным уплотнением для уменьшения натяжения вводимой трубки (
c
). При очистке вводимой
трубки и кабеля для подключения к видеопроцессору используйте медленные движения взад и вперед,
протирая трубку/кабель по всей длине. Никогда не прилагайте к резиновым защитным уплотнениям
для уменьшения натяжения или тонким трубкам/кабелям избыточную силу или вращающее усилие.
2) Проверка ручки управления изгибом и фиксатора изгиба
a) Медленно приведите в действие рычаг управления изгибом, чтобы убедиться, что он
функционирует без помех. Убедитесь, что достигается полный и соответствующий диапазон
изгиба. Â рис.6
b) Полностью задействуйте фиксаторы изгиба, чтобы убедиться, что положение изгибаемого конца
можно зафиксировать.
ВНИМАНИЕ:
ЛЮБАЯ утрата плавности работы ручки управления изгибом может быть ранним признаком
внутреннего повреждения и/или выхода из строя части(ей) системы управления изгибом эндоскопа.
Во избежание вероятности дальнейшего повреждения эндоскопа или потенциального выхода из строя
системы управления изгибом, НЕ используйте эндоскоп, если механизм управления изгибом не
работает должным образом.
Перед использованием убедитесь
, что ручка управления изгибом поворачиваются плавно,
отсутствует скрежет или избыточное трение внутри системы управления изгибом, а дистальная
изгибаемая часть изгибается свободно и плавно. НИКОГДА НЕ ПРИЛАГАЙТЕ ИЗБЫТОЧНОЙ СИЛЫ
КРУЧКЕ УПРАВЛЕНИЯ ИЗГИБОМ!
Когда в ручке эндоскопа появляется избыточный "свободный ход" или если утрачивается поворот в
каком-либо направлении, НЕ используйте инструмент.
Избыточный "свободный ход" ручки можно
определить как поворот ручки управления изгибом хотя бы в одном направлении более чем на 30
градусов без какого-либо соответствующего изгиба дистального конца. Приведенные выше примеры
являются указаниями на необходимость сервисного обслуживания во избежание более серьезных
проблем с системой управления изгибом, включая повреждение кабеля/троса в изгибаемой
части или
на блоке и/или вероятность "застревания" дистальной изгибаемой части. "Застрявшая" изгибаемая
часть может усложнить извлечение инструмента из пациента.

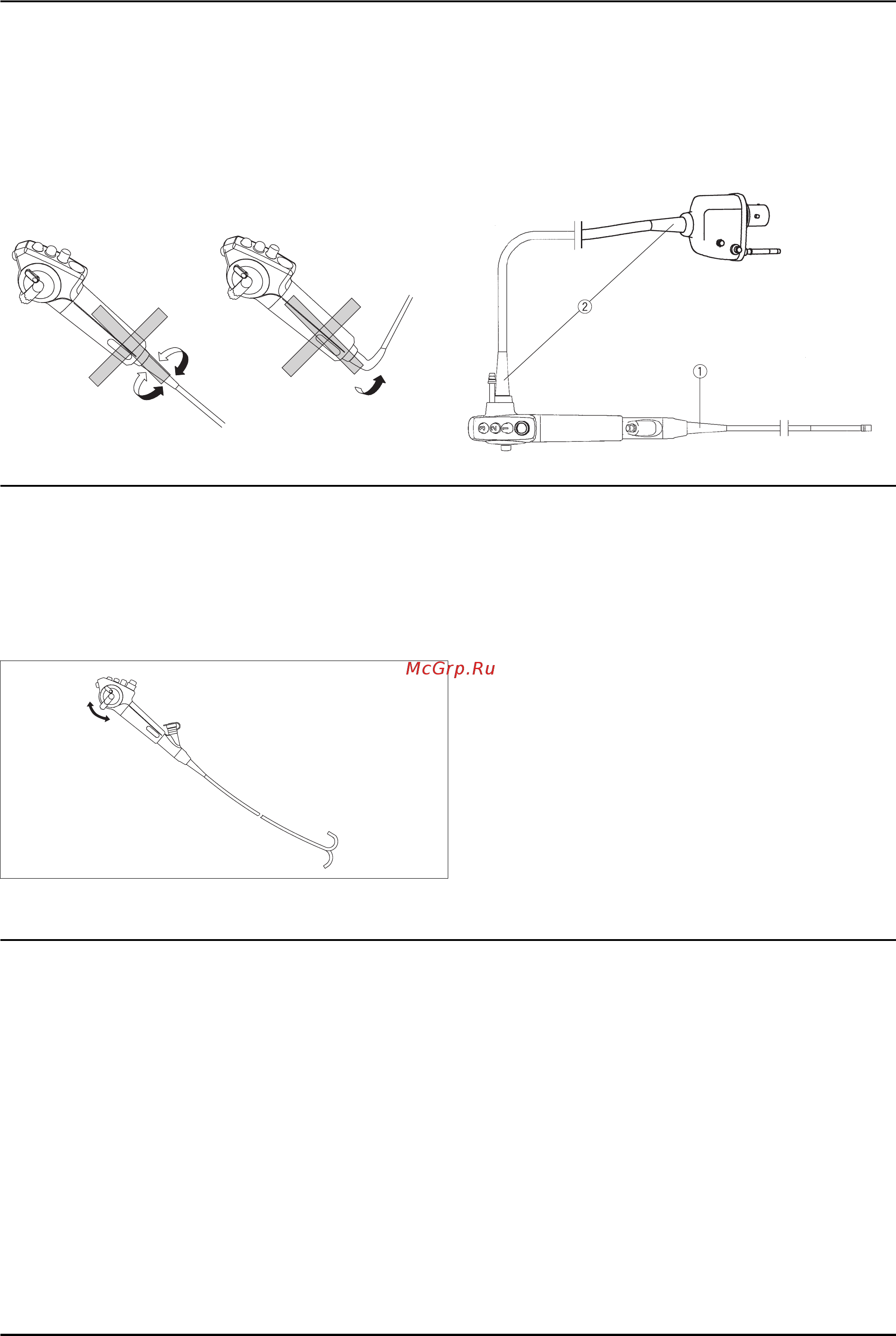

(1) Вверх/вниз
Рисунок 6
Скручивание или вращение
Сгибание
(1)
