- 2 -

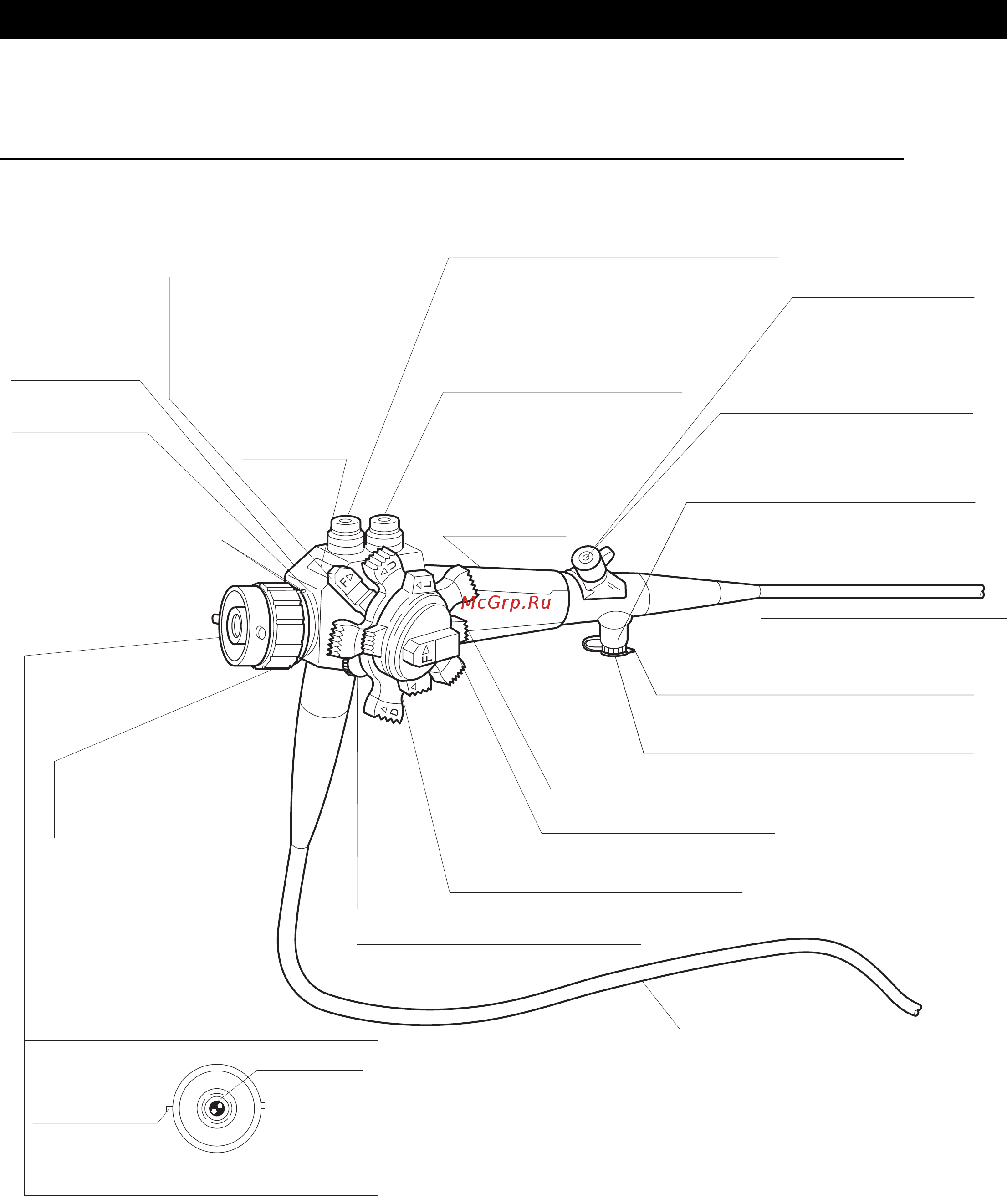

1. НОМЕНКЛАТУРА И ФУНКЦИИ
1-1. ФИБРОСКОП
ЛИНЗА ОКУЛЯРА
R
ФИКСАТОР ИЗГИБА ВВЕРХ/ВНИЗ:
(ТОЛЬКО ДЛЯ ДУОДЕНОСКОПОВ)
когда данный рычаг повернут по
часовой стрелке и находится в
положении «F», изгибаемый отдел
двигается свободно. При повороте
против часовой стрелки изгибаемая
часть постепенно становится менее
подвижной.
МАРКИРОВКА О
ВОЗМОЖНОСТИ
ПОГРУЖЕНИЯ
Синяя линия здесь
указывает на то, что
эндоскоп можно
погружать полностью.
МЕТКИ ПОЛОЖЕНИЯ
РЕГУЛЯТОРА ОПТИЧЕСКОЙ
СИЛЫ (БЕЛЫЕ)
Необходимо совместить, чтобы
обеспечить правильный фокус
для фотографирования и
использования совместно
с лекциоскопом.
КЛАПАН УПРАВЛЕНИЯ АСПИРАЦИЕЙ (часть OF-B120):
нажать для удаления жидкостей или воздуха через
инструментальный канал.
КЛАПАН ПОДАЧИ ВОЗДУХА/ВОДЫ
(OF-B132 для FE/FG-15W, OF-B121 для
остальных эндоскопов):
для подачи сжатого воздуха закройте
отверстие на верхушке клапана. Для
подачи воды под давлением закройте
отверстие на верхушке клапана и
надавите на клапан.
ОБОЗНАЧЕНИЕ
МОДЕЛИ
СЕРИЙНЫЙ НОМЕР
КОРПУС
ВХОДНОЕ ОТВЕРСТИЕ
ИНСТРУМЕНТАЛЬНОГО КАНАЛА:
для введения биопсийных щипцов и
других принадлежностей.
КОЛЬЦО ДЛЯ РЕГУЛИРОВКИ
ОПТИЧЕСКОЙ СИЛЫ:
настраивается под зрение
конкретного пользователя.
СОЕДИНИТЕЛЬНЫЕ
ШТЫРИ ТИПА
БАЙОНЕТ
Направительный
штырь для
адаптеров и
лекциоскопа.
ФИКСАТОР ИЗГИБА ВПРАВО/ВЛЕВО:
функции аналогичны таковым
фиксатора изгиба вверх/вниз.
КАБЕЛЬ ДЛЯ
ПОДКЛЮЧЕНИЯ К
ИСТОЧНИКУ СВЕТА
ОКУЛЯР
РУЧКА УПРАВЛЕНИЯ ИЗГИБОМ ВВЕРХ/ВНИЗ
РУЧКА УПРАВЛЕНИЯ ИЗГИБОМ ВПРАВО/ВЛЕВО
АДАПТЕР ОБРАТНОГО КЛАПАНА
ВОДНОЙ СТРУИ (OF-B119)
КОЛПАЧОК КОННЕКТОРА СИСТЕМЫ
ВОДНОЙ СТРУИ (OF-B118)
КОННЕКТОР СИСТЕМЫ ВОДНОЙ СТРУИ
(FG-34W)
позволяет присоединять специальную
ирригационную трубку (часть OF-B113) для
распыления жидкости под давлением на
эндоскопически визуализируемую поверхность.
РУЧКА УПРАВЛЕНИЯ ЭЛЕВАТОРОМ
КАНЮЛИ (ТОЛЬКО ДЛЯ ДУОДЕНОСКОПОВ)
Для введения и направления канюли и
щипцов.
РЕЗИНОВЫЙ КЛАПАН
ВХОДНОГО ОТВЕРСТИЯ:
обеспечивает доступ для
принадлежностей,
препятствуя выхождению
жидкостей или воздуха.
