14 Руководство по эксплуатации BFC

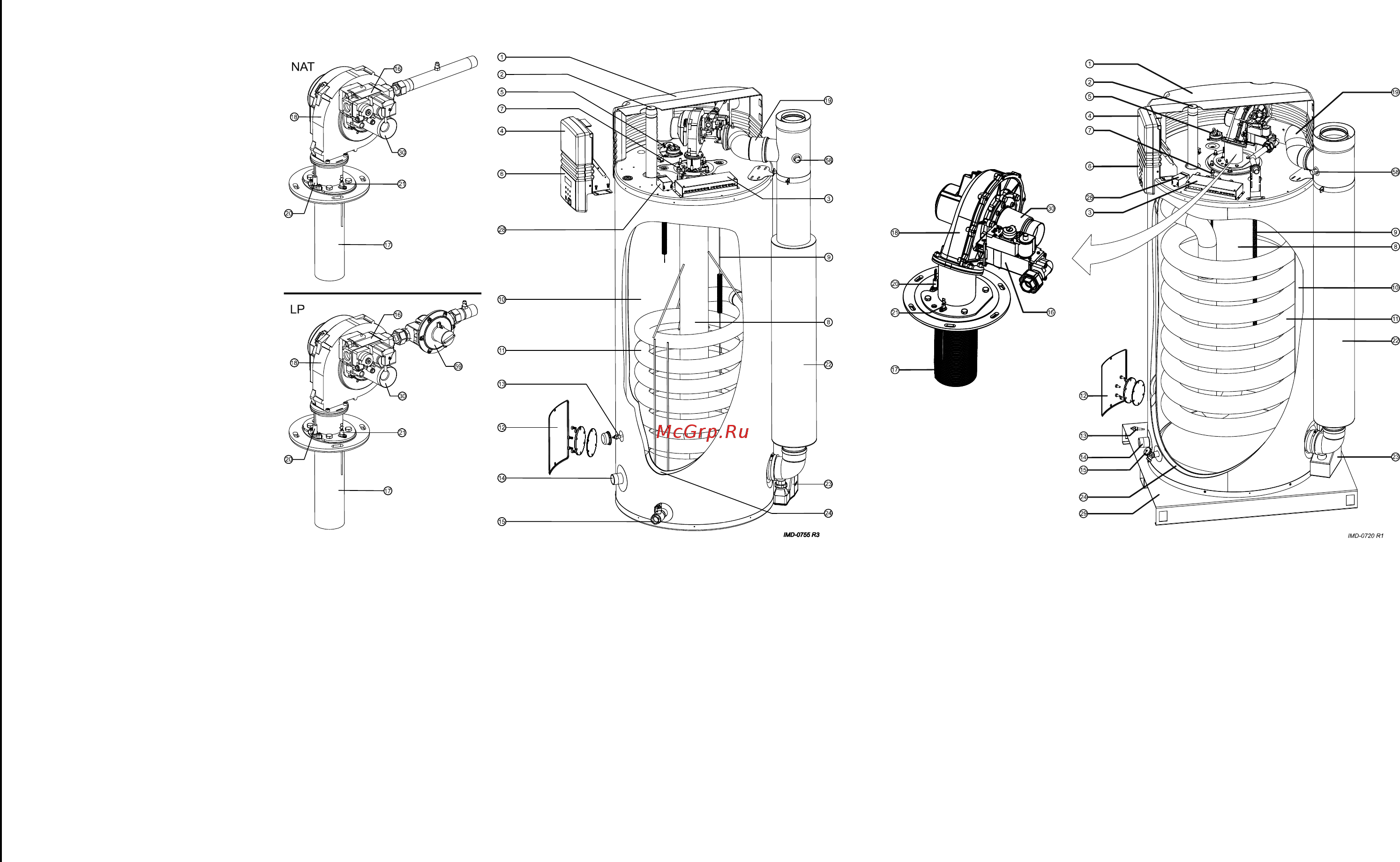

Поперечное сечение прибора
Условные обозначения BFC 28, 30, 50, 60 BFC 80, 100, 120
Неупомянутые номера не имеют
отношения к данной информации.
1. крышка
2. вывод горячей воды
3. распределительная коробка
4. прибор управления
5. реле давления
6. панель управления
7. датчик температуры Т
1
8. камера сгорания
9. анод
10. бак
11. теплообменник
12. отверстие для очистки и
контроля
13. датчик температуры Т
2
14. отверстие для холодной
воды
15. сливной кран
16. газовый блок
17. горелка
18. вентилятор
19. шланг подачи воздуха
20. запал горячей поверхности
21. ионизирующий электрод
22. труба дымоотвода
23. сифон
24. изолирующая прокладка
28. стабилизатор напряжения
29. поддон
30. Вентури
58. измерительный ниппель
дымовых газов
59. редуктор
