Руководство по эксплуатации BFC 41
is

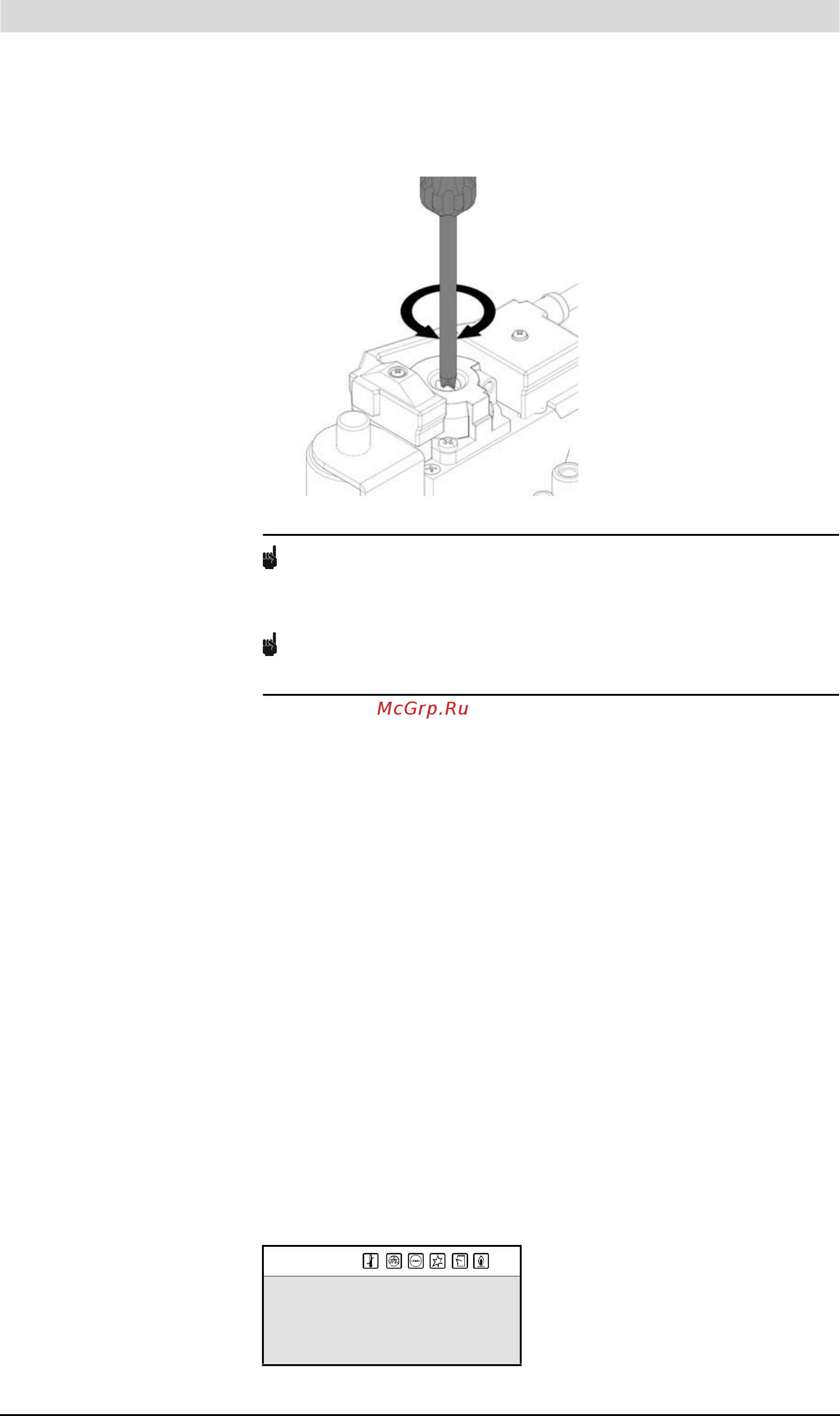

BFC 80 до 120 - настройка CO
2
-(частичная нагрузка)
Примечание
Вращение влево (против часовой стрелки) означает меньше газа (ниже
значение СО
2
), а вправо (по часовой стрелке) означает больше газа (выше
значение СО
2
).
Примечание
Если вы вносили какие-либо изменения в систему, убедитесь, что в
газовом блоке не идет утечка газа.
23. Извлеките зонд СО
2
из измерительного ниппеля дымоотвода.
24. Установите обратно заглушку измерительного ниппеля дымоотвода.
25. Перекройте подачу газа.
26. Установите кожухи прибора на прежнее место.
3.10.4 Измерение давления переключения
Чтобы измерить давление переключения, выполните следующие
действия:
1. Обесточьте (10.3 "Отключение прибора от сети питания")прибор.
2. Осторожно снимите кожух прибора.
3. Теперь вы видите электрическую часть прибора.
4. Удалите черные заглушки из измерительной точки давления
переключения
5. Подключите + манометра к Н измерительной точки на реле давления.
6. Подключите - манометра к L измерительной точки на реле давления
7. Об
нулите манометр.
8. Запустите (9 "Запуск прибора")прибор.
9. Прибор начинает цикл нагревания (9.3 "Цикл нагревания прибора").
10. Считайте давление с манометра в момент, когда прибор перейдет из
режима
PRE PURGE
в
PRESSURE SWITCH
. На дисплее прибора
будет отображаться следующее:
IMD-1097b R0
ON Ê Ê Ê
13:45 Thursday 63ÉC
Tset 65ÉC
PRESSURE SWITCH
