20 Руководство по эксплуатации BFC

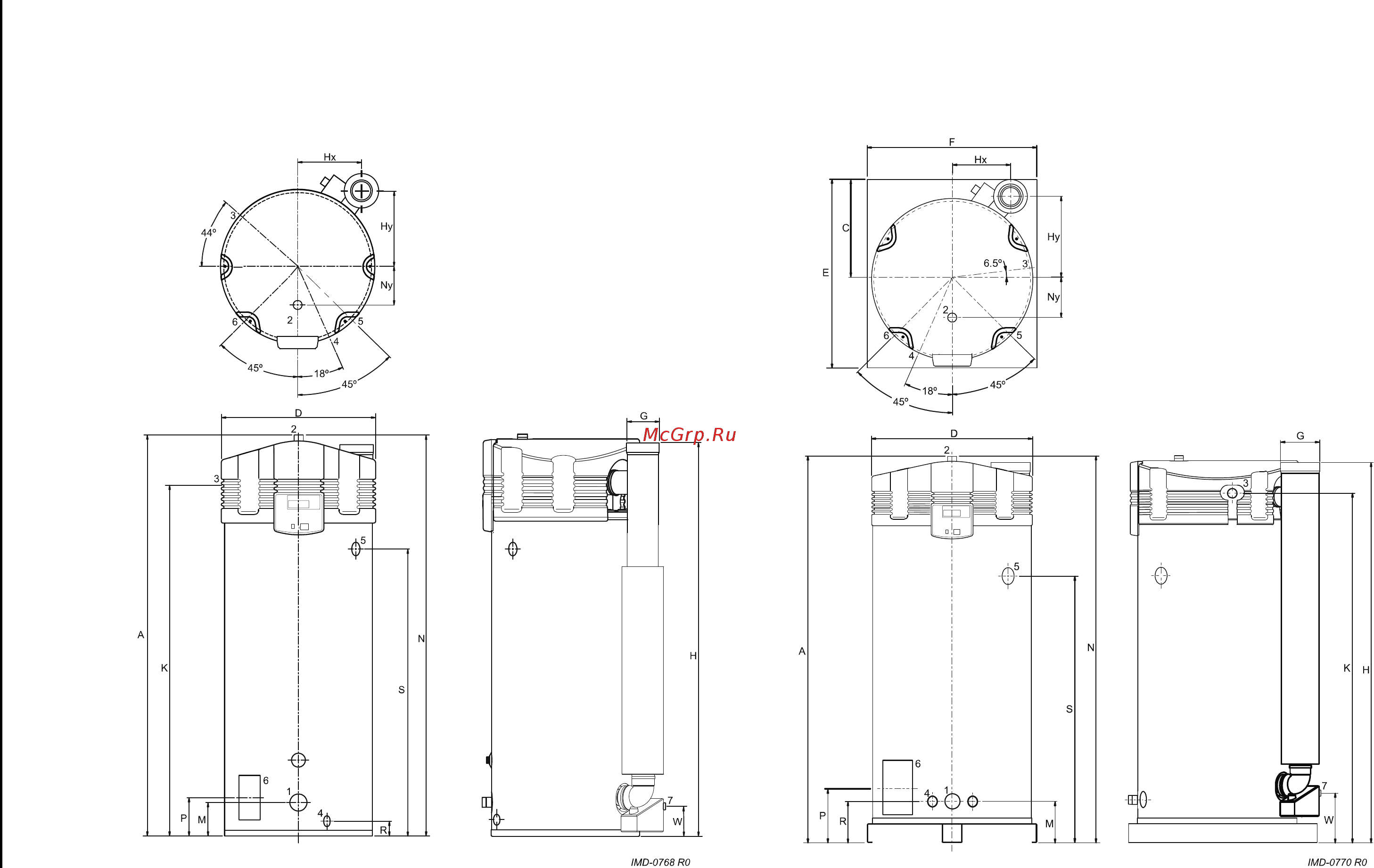

3.4.1 Размеры водонагревателя
Вид на прибор сверху и сбоку.
Условные
обозначения
См. таблицу.
BFC 28, 30, 50, 60 BFC 80, 100, 120
