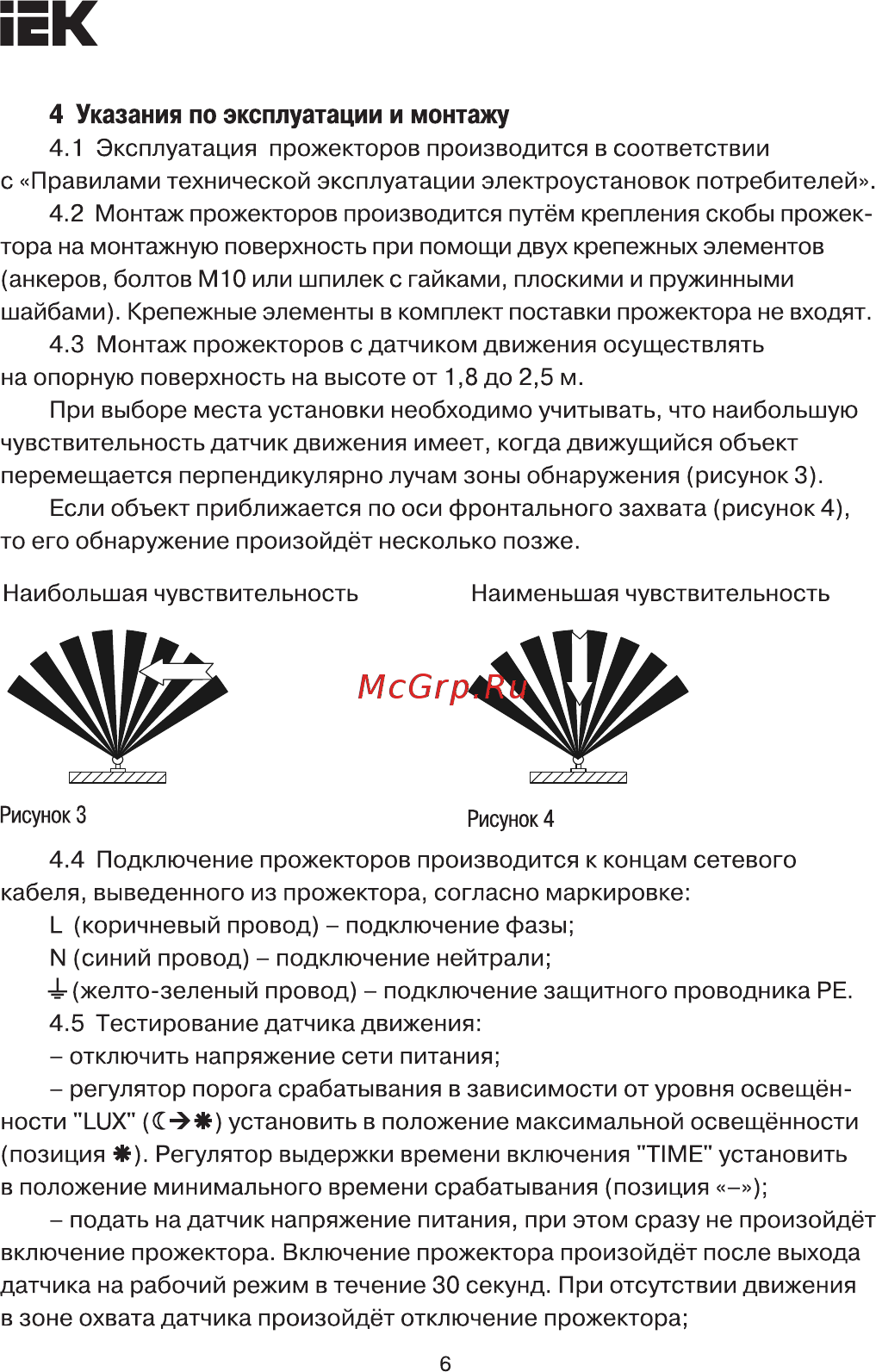

EK 4 Указания по эксплуатации и монтажу 4 1 Эксплуатация прожекторов производится в соответствии с Правилами технической эксплуатации электроустановок потребителей 4 2 Монтаж прожекторов производится путём крепления скобы прожек тора на монтажную поверхность при помощи двух крепежных элементов анкеров болтов М10 или шпилек с гайками плоскими и пружинными шайбами Крепежные элементы в комплект поставки прожектора не входят 4 3 Монтаж прожекторов с датчиком движения осуществлять на опорную поверхность на высоте от 1 8 до 2 5 м При выборе места установки необходимо учитывать что наибольшую чувствительность датчик движения имеет когда движущийся объект перемещается перпендикулярно лучам зоны обнаружения рисунок 3 Если объект приближается по оси фронтального захвата рисунок 4 то его обнаружение произойдёт несколько позже Наибольшая чувствительность Наименьшая чувствительность Рисунок 3 Рисунок 4 4 4 Подключение прожекторов производится к концам сетевого кабеля выведенного из прожектора согласно маркировке L коричневый провод подключение фазы N синий провод подключение нейтрали i желто зеленый провод подключение защитного проводника РЕ 4 5 Тестирование датчика движения отключить напряжение сети питания регулятор порога срабатывания в зависимости от уровня освещён ности LUX С установить в положение максимальной освещённости позиция Ж Регулятор выдержки времени включения TIME установить в положение минимального времени срабатывания позиция подать на датчик напряжение питания при этом сразу не произойдёт включение прожектора Включение прожектора произойдёт после выхода датчика на рабочий режим в течение 30 секунд При отсутствии движения в зоне охвата датчика произойдёт отключение прожектора 6
