РА2.703.053ПС-001
12
ООО «ПАРМА»
7 СВИДЕТЕЛЬСТВО О ПРИЕМКЕ
7.1 Оптический транслятор «ПАРМА ОТ-8» РА2.703.503
заводской №_________________, изготовлен и принят в соот-
ветствии с обязательными требованиями действующей техниче-
ской документации и признан годным для эксплуатации.
Дата выпуска: «______»______________20___г.
М.П. _____________________________
подпись представителя ОТК
8 СВИДЕТЕЛЬСТВО ОБ УПАКОВЫВАНИИ
8.1 Оптический транслятор «ПАРМА ОТ-8» РА2.703.503
заводской №_________________ упакован в ООО «ПАРМА» со-
ответствии с требованиями действующей технической докумен-
тации.
Дата упаковки: «____»______________20_____ г.
Упаковку произвел:_______________________
М.П.
9 ДВИЖЕНИЕ ИЗДЕЛИЯ В ЭКСПЛУАТАЦИИ
9.1 Сведения о приеме и передаче шкафа при эксплуа-
тации, а также сведения о техническом состоянии на момент пе-
редачи указываются в таблице 2.
РА2.703.053ПС-001
5
ООО «ПАРМА»
1.2.2 Входной сигнал:
− порог срабатывания «1» – 3,5 В
− порог срабатывания «0» – 1 В
1.2.3 Максимальное удаление регистратора от оптического
транслятора по оптокабелю, не более 1 км.
1.2.4 Максимальное удаление регистратора или оптического
транслятора от Сервера Времени не более 3 м.
1.2.5 Сопротивление изоляции во всех случаях не менее
2 МОм.
1.2.6 Справочные технические характеристики системы приве-
дены в таблице 1.
Таблица 1
Наименование характеристики
Ед.
изм.
Оптический транслятор
Максимальное количество регистрато-
ров по оптическому соединению
шт. 8
Тип оптического разъёма - ST
Оптическая линия многомодовая - 62,5/125
Длинна волны нм 820
Потребляемая мощность, не более В∙А 10
Габаритные размеры, не более мм 240х130х95
Масса, не более кг 1,5

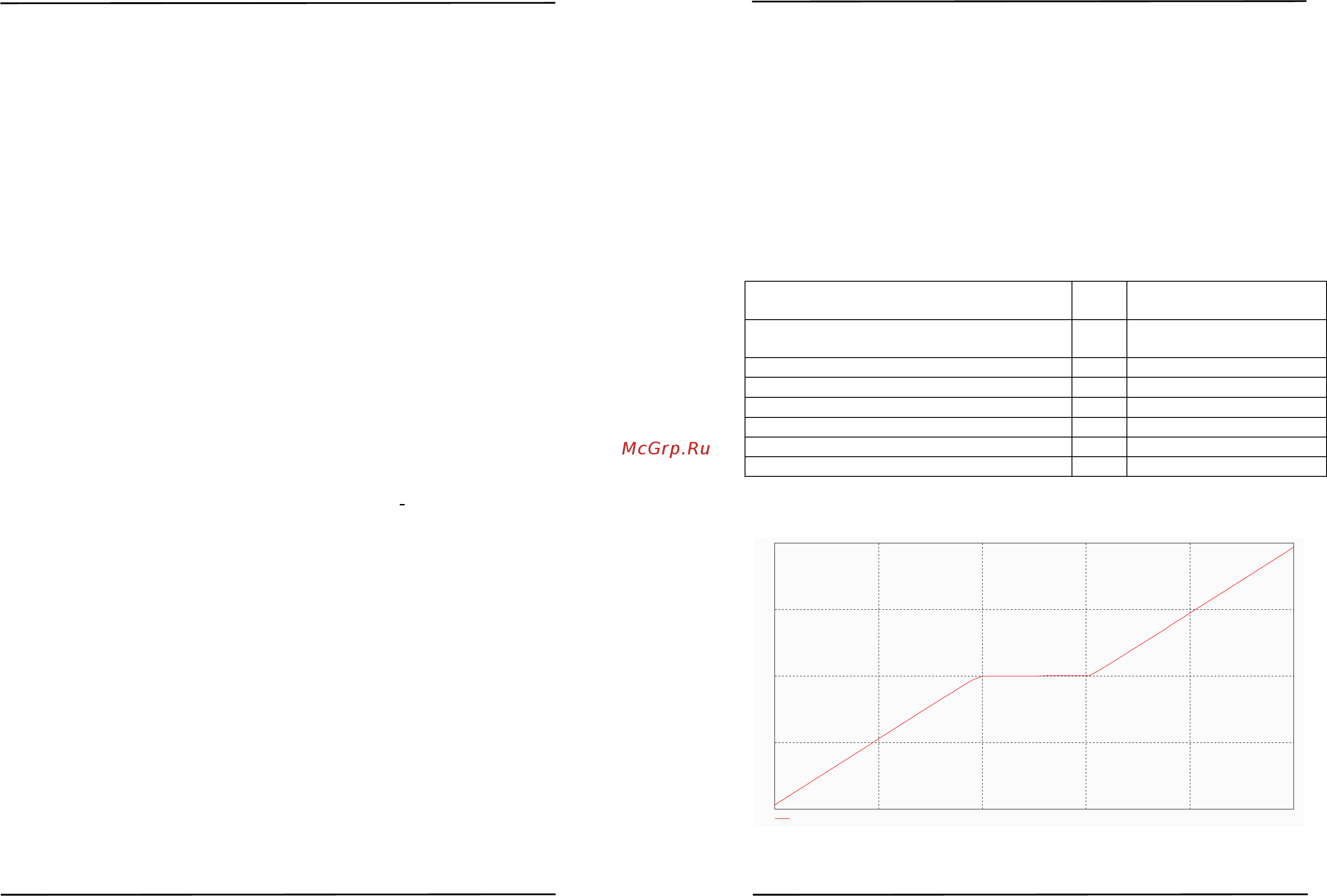

1.2.7 Вольтамперная характеристика входа оптического транс-
лятора приведена на рисунке 1
-10.000 -5 .000 0.000 5.000 10.000 15.000
-10.000m
-5.000m
0.000m
5.000m
10.000m
I(R1) (A)
V(1) (V)
IRIG-B.ci r
U(В)
I(A)
Рисунок 1 Вольтамперная характеристика входа оптического
транслятора
