РА2.703.053ПС-001
10
ООО «ПАРМА»
4.3 Прокладка оптоволоконного канала
4.3.1 При монтаже оптического транслятора, в зависимости от
расположения оборудования может возникнуть необходимость проклад-
ки оптоволоконного канала.
4.3.2 Оптоволоконный канал заказчик может сформировать
сам, или воспользоваться разработками изготовителя.
4.4 Работа оптического транслятора
4.4.1 Работа оптического транслятора заключается в преобра-
зовании входного электрического сигнала выходной оптический.
5 КОМПЛЕКТНОСТЬ
5.1 Комплектность поставки шкафа приведена в табли-
це 2:
Таблица 2
Наименование Обозначение Кол-во
Оптический транслятор «ПАРМА ОТ-
8»
РА2.703.053 1 шт.
Кабель соединительный 1 шт
Оптический транслятор «ПАРМА ОТ-
8» Паспорт
1 экз.
Комплект оптического канала – ***
Саморез 5,5х19 DIN7981 – 4 шт.
Тара упаковочная 1 шт.
* - Поставляется по отдельному заказу.
Примечание –.
*** - в зависимости от месторасположения абонентов, комплект
оптического канала может быть представлен следующими типа-
ми кабелей:
− оптические устройства У1К; У2К; УК2М; УК4; У4КМ;
− кабель волоконно-оптический Patch-cord 1,5 м;
− кабель волоконно-оптический магистральный;
− кабель волоконно-оптический бронированный.
Количество и типы кабелей и оптических преобразователей в
комплекте оптического канала могут быть разными и определя-
ются требованиями заказчика.
6 СРОКИ СЛУЖБЫ, ХРАНЕНИЯ И ГАРАНТИИ ИЗГО-
ТОВИТЕЛЯ
6.1 Срок службы оптического транслятора не менее
РА2.703.053ПС-001
7
ООО «ПАРМА»
2.1.3 Корпус оптического транслятора состоит из верхней крыш-
ки (1) и основания (2), соединенные четырьмя винтами (3).
2.1.4 На верхней крышке приемника размещены три светодиод-
ных индикатора (4)
2.1.5 На стенках основания размещены:
− (5) – сдвоенная клемма для подсоединения питающей се-
ти;
− (6) – разъемы оптических передатчиков для передачи сиг-
нала по оптическим каналам. Количество оптических передатчиков за-
висит от исполнение, максимум 8.
− (7) – разъем для подключения кабеля от сервера времени;
− (8) – сервер времени;
− (9) –кабель соединительный.
2.2 Описание работы системы
2.2.1 Оптический транслятор является полностью автоматизи-
рованным стационарным устройством, не требующим настройки и
управления.

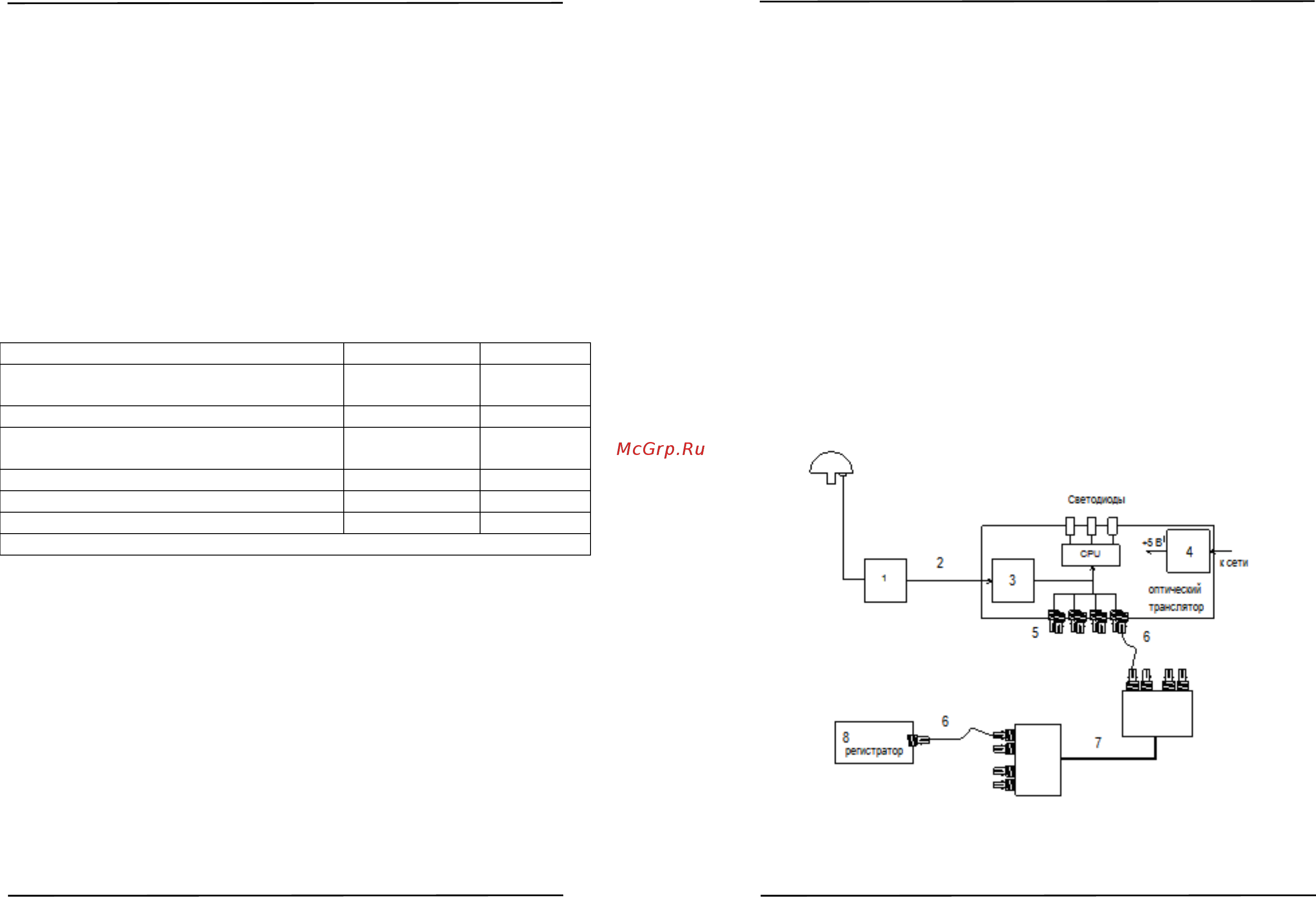

2.2.2 Структурная схема системы представлено на рисунке 2.
Рисунок 2
