РА2.703.053ПС-001
8
ООО «ПАРМА»
2.2.3 Система может состоять из следующих функциональных
блоков:
− (1) – Сервер Времени с выходом IRIG-B;
− (2) – Кабель соединительный;
− (3) – входной интерфейс;
− (4) – Блок питания.
− (5) – оптические передатчики
− (6) – оптические патч-корды
− (7) – комплект оптического канала
− (8) –регистратор
2.2.4 Принцип работы ОТ заключается в том, что он через со-
единительный кабель получает электрический сигнал от сервера вре-
мени и передаёт его в оптические каналы регистратора.
2.2.5 Одновременно полученные данные поступают на цен-
тральный контроллер, который осуществляет контроль данных на соот-
ветствие достоверности получаемой информации и управляет световой
индикацией. Наличие достоверных данных в получаемом от сервера
времени сигнале – подтверждается постоянным свечением светодиода
«Данные», и периодическим, с частотой 1 Гц в секунду миганием свето-
диода «Работа».
3 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ
3.1 Система, по способу защиты от поражения электрическим
током, соответствует требованиям ГОСТ 12.2.091, категория монтажа
(категория перенапряжения) II (CATII). Класс защиты от поражения
электрическим током II по ГОСТ Р МЭК 536.
3.2 Степень защиты корпуса от проникновения твердых пред-
метов и влаги по ГОСТ 14254 IP43 для приборов, входящих в систему, а
для входных коммутационных колодок питания - IP22.
3.3 При проведении измерений необходимо соблюдать требо-
вания безопасности по ГОСТ 12.3.019.
4 ПОРЯДОК РАБОТЫ ОПТИЧЕСКОГО ТРАНСЛЯТО-
РА
4.1 Подготовка к работе
4.1.1 Монтаж оптического транслятора производится в следую-
щей последовательности:
− Установка оптического транслятора «ПАРМА ОТ-8»;
− Подключение оптического транслятора к серверу времени
соединительным кабелем;
− Прокладка оптоволоконного канала (при необходимости).
РА2.703.053ПС-001
9
ООО «ПАРМА»
4.1.2 Питание оптического транслятора подключить через авто-
матический выключатель.
4.1.3 На сервере времени установить – IRIG DC (B00x, TTL, ак-
тивный высокий).
4.1.4 Формат кадра должен быть IRIG B00x с IEEE1344 или
C37.118 расширением (с информацией о годе и Leap second) SBS поля
в регистраторе не используются.
4.2 Установка оптического транслятора
4.2.1 Оптический транслятор смонтировать на панели или сте-
не, исходя из условий размещения Сервера времени (не более 3 м).
4.2.2 Рабочее оптического транслятора любое, крепление на
панели или стене.
4.2.3 Разметку панели произвести в соответствии с разметкой
под установку оптического транслятора, согласно рисунку 4.

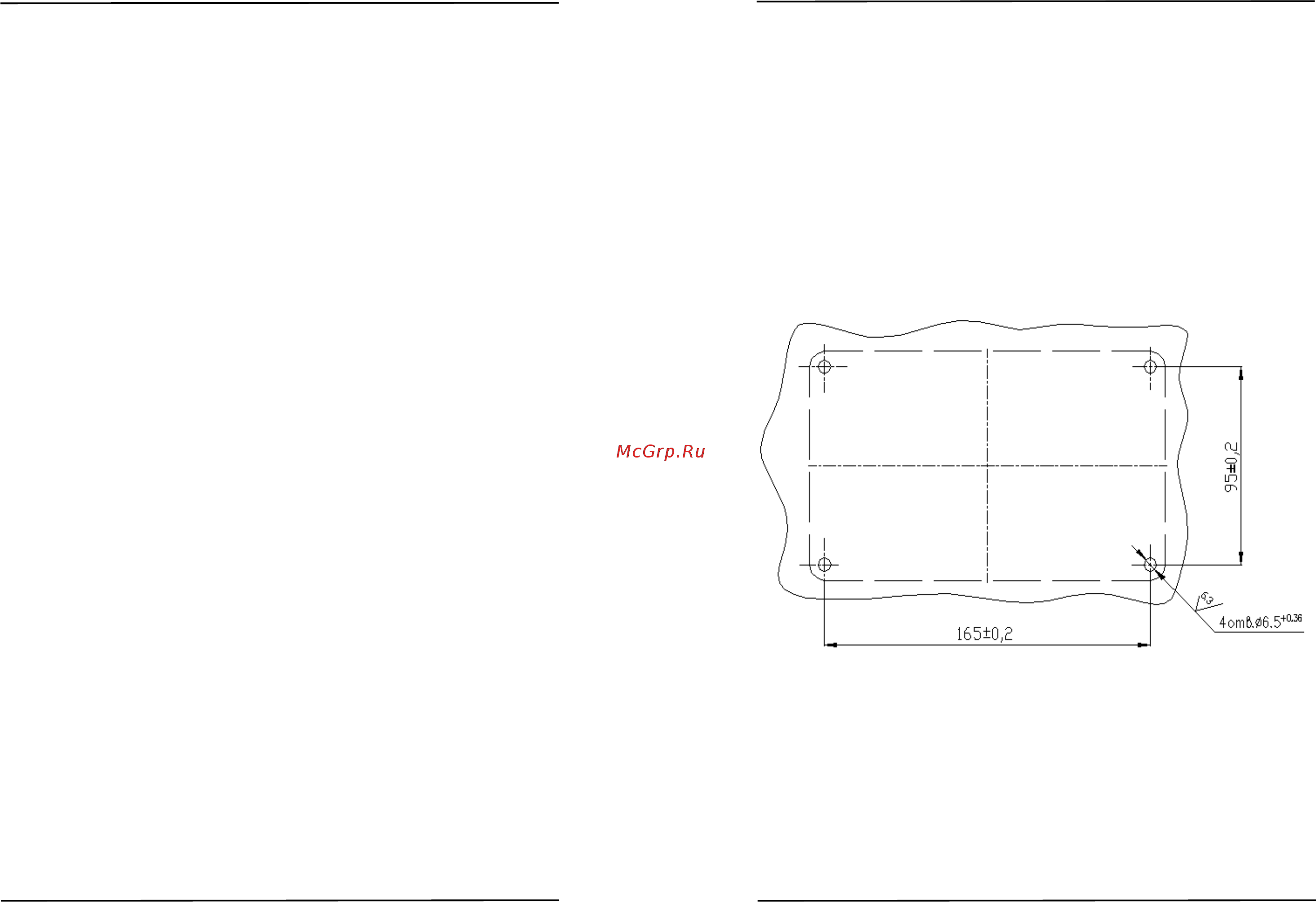

Рисунок 7 – Разметка панели под установку оптического транс-
лятора
4.2.4 Оптический транслятор закрепить на панели винтами, вхо-
дящими в комплект поставки.
4.2.5 Оптический транслятор и сервер времени соединить ка-
белем, входящих в комплект поставки.
4.2.6 Подключить к оптическому транслятору через оптические
разъемы оборудование, требующее синхронизации.
