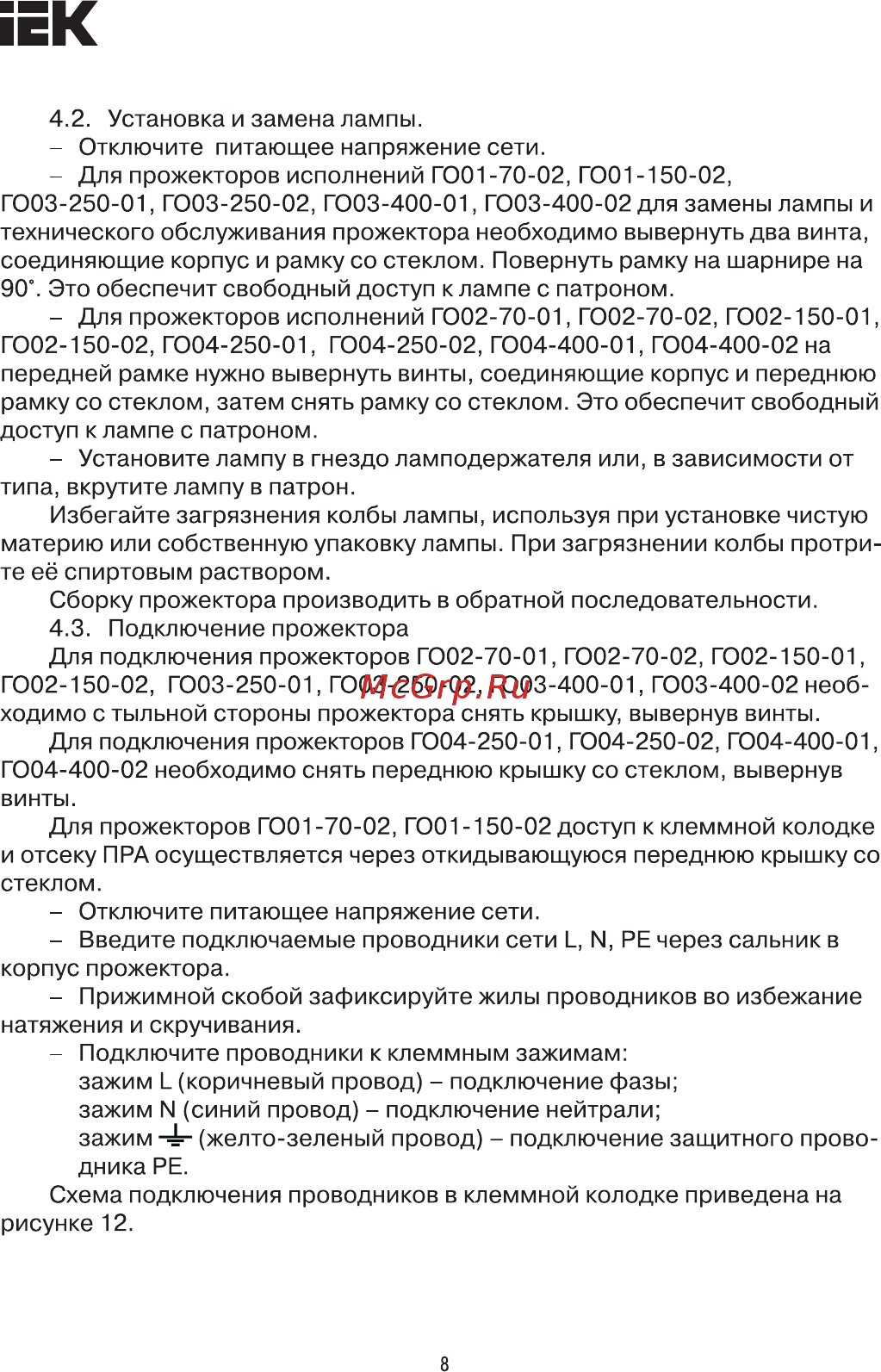

iEK 4 2 Установка и замена лампы Отключите питающее напряжение сети Для прожекторов исполнений ГО01 70 02 ГО01 150 02 ГО03 250 01 ГО03 250 02 ГО03 400 01 ГО03 400 02 для замены лампы и технического обслуживания прожектора необходимо вывернуть два винта соединяющие корпус и рамку со стеклом Повернуть рамку на шарнире на 90 Это обеспечит свободный доступ к лампе с патроном Для прожекторов исполнений ГО02 70 01 ГО02 70 02 ГО02 150 01 ГО02 150 02 ГО04 250 01 ГО04 250 02 Г0О4 4ОО О1 ГО04 400 02 на передней рамке нужно вывернуть винты соединяющие корпус и переднюю рамку со стеклом затем снять рамку со стеклом Это обеспечит свободный доступ к лампе с патроном Установите лампу в гнездо ламподержателя или в зависимости от типа вкрутите лампу в патрон Избегайте загрязнения колбы лампы используя при установке чистую материю или собственную упаковку лампы При загрязнении колбы протри те её спиртовым раствором Сборку прожектора производить в обратной последовательности 4 3 Подключение прожектора Для подключения прожекторов ГО02 70 01 ГО02 70 02 ГО02 150 01 ГО02 150 02 ГО03 250 01 ГО03 250 02 ГО03 400 01 ГО03 400 02 необ ходимо с тыльной стороны прожектора снять крышку вывернув винты Для подключения прожекторов ГО04 250 01 ГО04 250 02 ГО04 400 01 ГО04 400 02 необходимо снять переднюю крышку со стеклом вывернув винты Для прожекторов ГО01 70 02 ГО01 150 02 доступ к клеммной колодке и отсеку ПРА осуществляется через откидывающуюся переднюю крышку со стеклом Отключите питающее напряжение сети Введите подключаемые проводники сети L N РЕ через сальник в корпус прожектора Прижимной скобой зафиксируйте жилы проводников во избежание натяжения и скручивания Подключите проводники к клеммным зажимам зажим L коричневый провод подключение фазы зажим N синий провод подключение нейтрали зажим желто зеленый провод подключение защитного прово дника РЕ Схема подключения проводников в клеммной колодке приведена на рисунке 12 8
