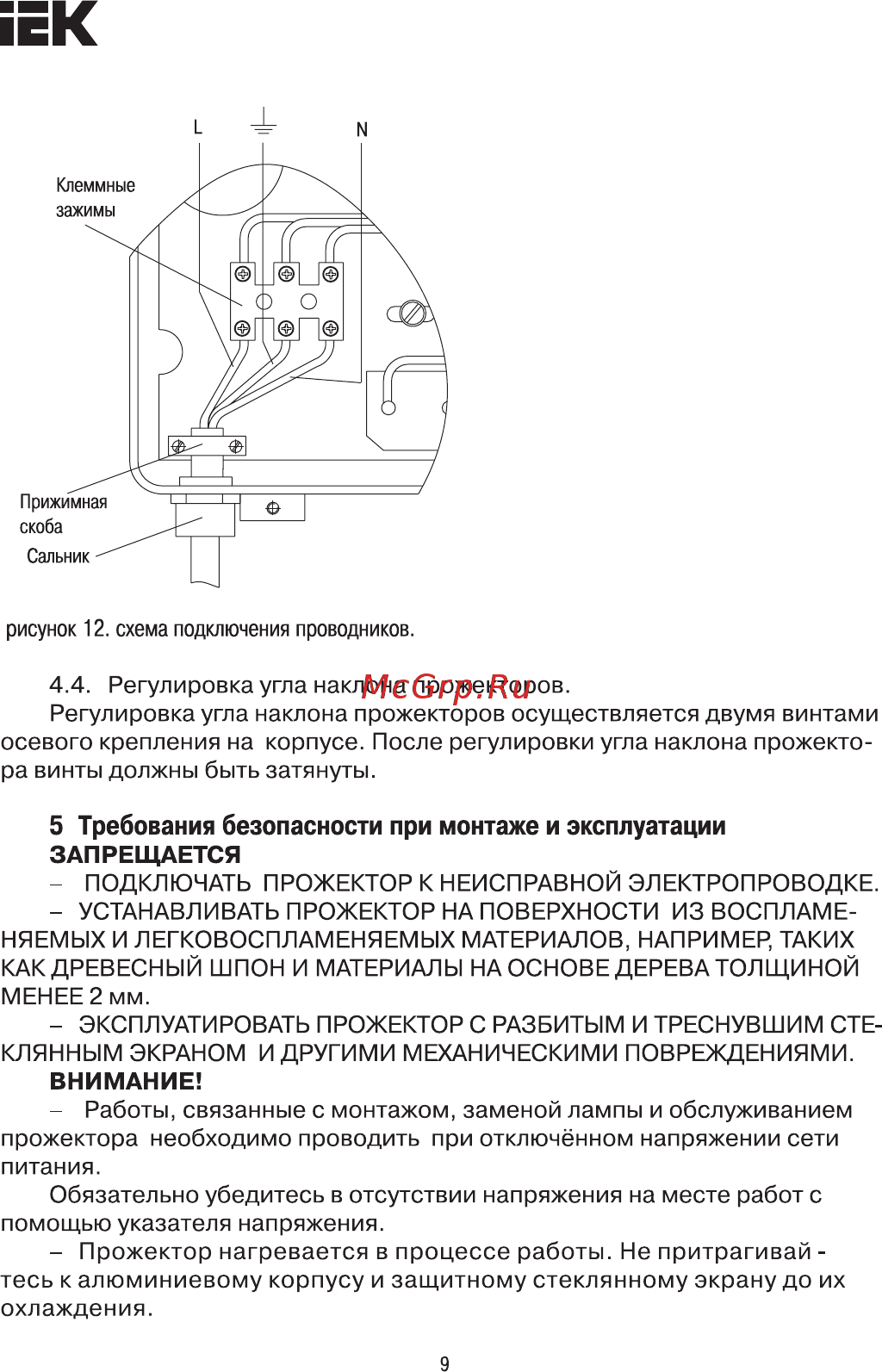

ЕК Клеммные зажимы Прижимная Щ 1 Д ф I скоба I Сальник рисунок 12 схема подключения проводников 4 4 Регулировка угла наклона прожекторов Регулировка угла наклона прожекторов осуществляется двумя винтами осевого крепления на корпусе После регулировки угла наклона прожекто ра винты должны быть затянуты 5 Требования безопасности при монтаже и эксплуатации ЗАПРЕЩАЕТСЯ ПОДКЛЮЧАТЬ ПРОЖЕКТОР К НЕИСПРАВНОЙ ЭЛЕКТРОПРОВОДКЕ УСТАНАВЛИВАТЬ ПРОЖЕКТОР НА ПОВЕРХНОСТИ ИЗ ВОСПЛАМЕ НЯЕМЫХ И ЛЕГКОВОСПЛАМЕНЯЕМЫХ МАТЕРИАЛОВ НАПРИМЕР ТАКИХ КАК ДРЕВЕСНЫЙ ШПОН И МАТЕРИАЛЫ НА ОСНОВЕ ДЕРЕВА ТОЛЩИНОЙ МЕНЕЕ 2 мм ЭКСПЛУАТИРОВАТЬ ПРОЖЕКТОР С РАЗБИТЫМ И ТРЕСНУВШИМ СТЕ КЛЯННЫМ ЭКРАНОМ И ДРУГИМИ МЕХАНИЧЕСКИМИ ПОВРЕЖДЕНИЯМИ ВНИМАНИЕ Работы связанные с монтажом заменой лампы и обслуживанием прожектора необходимо проводить при отключённом напряжении сети питания Обязательно убедитесь в отсутствии напряжения на месте работе помощью указателя напряжения Прожектор нагревается в процессе работы Не притрагивай тесь к алюминиевому корпусу и защитному стеклянному экрану до их охлаждения 9
