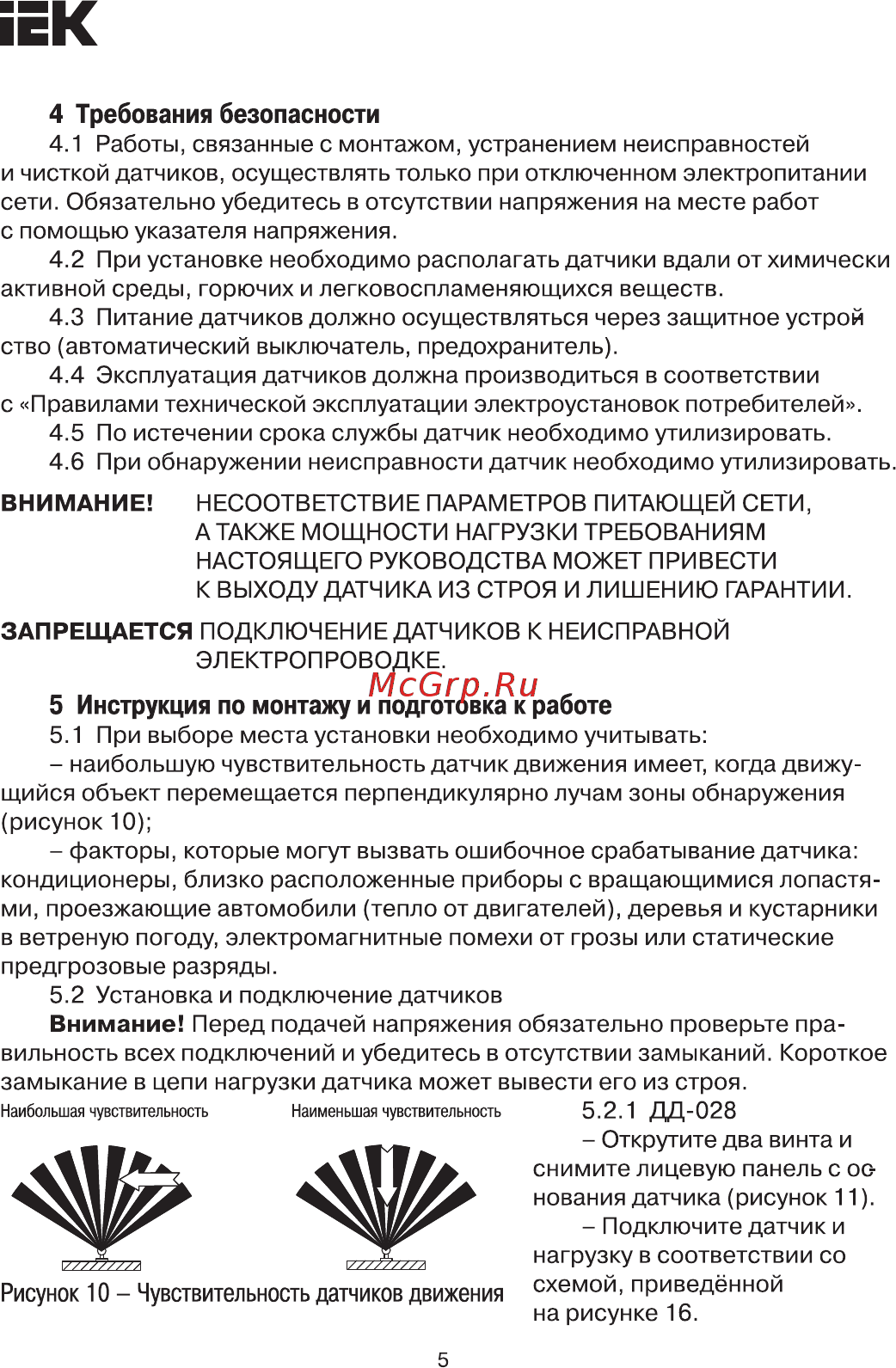

ЕК 4 Требования безопасности 4 1 Работы связанные с монтажом устранением неисправностей и чисткой датчиков осуществлять только при отключенном электропитании сети Обязательно убедитесь в отсутствии напряжения на месте работ с помощью указателя напряжения 4 2 При установке необходимо располагать датчики вдали от химически активной среды горючих и легковоспламеняющихся веществ 4 3 Питание датчиков должно осуществляться через защитное устрой ство автоматический выключатель предохранитель 4 4 Эксплуатация датчиков должна производиться в соответствии с Правилами технической эксплуатации электроустановок потребителей 4 5 По истечении срока службы датчик необходимо утилизировать 4 6 При обнаружении неисправности датчик необходимо утилизировать ВНИМАНИЕ НЕСООТВЕТСТВИЕ ПАРАМЕТРОВ ПИТАЮЩЕЙ СЕТИ А ТАКЖЕ МОЩНОСТИ НАГРУЗКИ ТРЕБОВАНИЯМ НАСТОЯЩЕГО РУКОВОДСТВА МОЖЕТ ПРИВЕСТИ К ВЫХОДУ ДАТЧИКА ИЗ СТРОЯ И ЛИШЕНИЮ ГАРАНТИИ ЗАПРЕЩАЕТСЯ ПОДКЛЮЧЕНИЕ ДАТЧИКОВ К НЕИСПРАВНОЙ ЭЛЕКТРОПРОВОДКЕ 5 Инструкция по монтажу и подготовка к работе 5 1 При выборе места установки необходимо учитывать наибольшую чувствительность датчик движения имеет когда движу щийся объект перемещается перпендикулярно лучам зоны обнаружения рисунок 10 факторы которые могут вызвать ошибочное срабатывание датчика кондиционеры близко расположенные приборы с вращающимися лопастя ми проезжающие автомобили тепло от двигателей деревья и кустарники в ветреную погоду электромагнитные помехи от грозы или статические предгрозовые разряды 5 2 Установка и подключение датчиков Внимание Перед подачей напряжения обязательно проверьте пра вильность всех подключений и убедитесь в отсутствии замыканий Короткое замыкание в цепи нагрузки датчика может вывести его из строя Наибольшая чувствительность Наименьшая чувствительность 5 2 1 ДД 028 Открутите два винта и снимите лицевую панель с ос нования датчика рисунок 11 Подключите датчик и нагрузку в соответствии со схемой приведённой Рисунок 10 Чувствительность датчиков движения на рисунке 16 5
