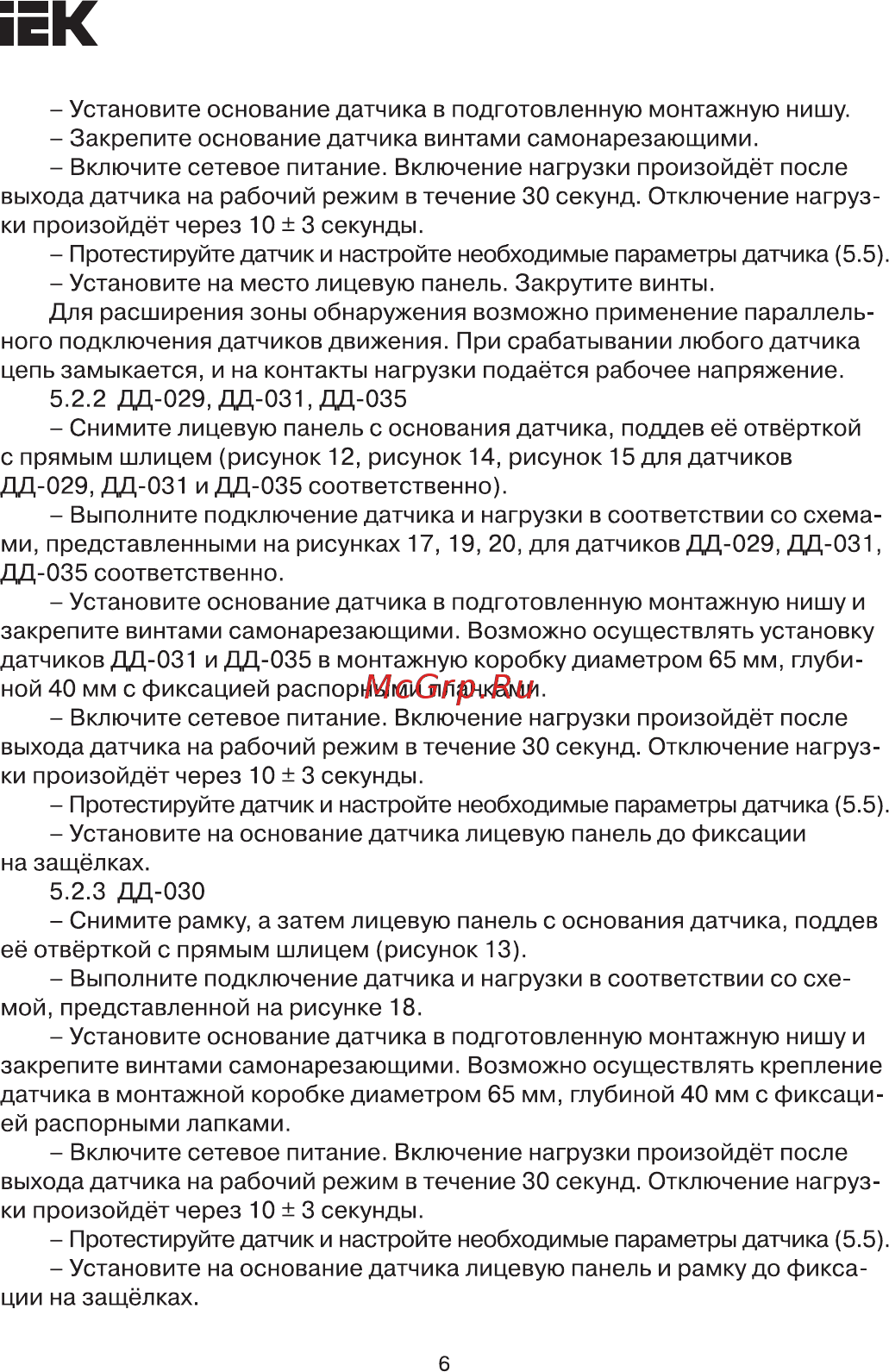

ЕК Установите основание датчика в подготовленную монтажную нишу Закрепите основание датчика винтами самонарезающими Включите сетевое питание Включение нагрузки произойдёт после выхода датчика на рабочий режим в течение 30 секунд Отключение нагруз ки произойдёт через 10 3 секунды Протестируйте датчик и настройте необходимые параметры датчика 5 5 Установите на место лицевую панель Закрутите винты Для расширения зоны обнаружения возможно применение параллель ного подключения датчиков движения При срабатывании любого датчика цепь замыкается и на контакты нагрузки подаётся рабочее напряжение 5 2 2 ДД 029 ДД 031 ДД 035 Снимите лицевую панель с основания датчика поддев её отвёрткой с прямым шлицем рисунок 12 рисунок 14 рисунок 15 для датчиков ДД 029 ДД 031 и ДД 035 соответственно Выполните подключение датчика и нагрузки в соответствии со схема ми представленными на рисунках 17 19 20 для датчиков ДД 029 ДД 031 ДД 035 соответственно Установите основание датчика в подготовленную монтажную нишу и закрепите винтами самонарезающими Возможно осуществлять установку датчиков ДД 031 и ДД 035 в монтажную коробку диаметром 65 мм глуби ной 40 мм с фиксацией распорными планками Включите сетевое питание Включение нагрузки произойдёт после выхода датчика на рабочий режим в течение 30 секунд Отключение нагруз ки произойдёт через 10 3 секунды Протестируйте датчик и настройте необходимые параметры датчика 5 5 Установите на основание датчика лицевую панель до фиксации на защёлках 5 2 3 ДД 030 Снимите рамку а затем лицевую панель с основания датчика поддев её отвёрткой с прямым шлицем рисунок 13 Выполните подключение датчика и нагрузки в соответствии со схе мой представленной на рисунке 18 Установите основание датчика в подготовленную монтажную нишу и закрепите винтами самонарезающими Возможно осуществлять крепление датчика в монтажной коробке диаметром 65 мм глубиной 40 мм с фиксаци ей распорными лапками Включите сетевое питание Включение нагрузки произойдёт после выхода датчика на рабочий режим в течение 30 секунд Отключение нагруз ки произойдёт через 10 3 секунды Протестируйте датчик и настройте необходимые параметры датчика 5 5 Установите на основание датчика лицевую панель и рамку до фикса ции на защёлках 6
