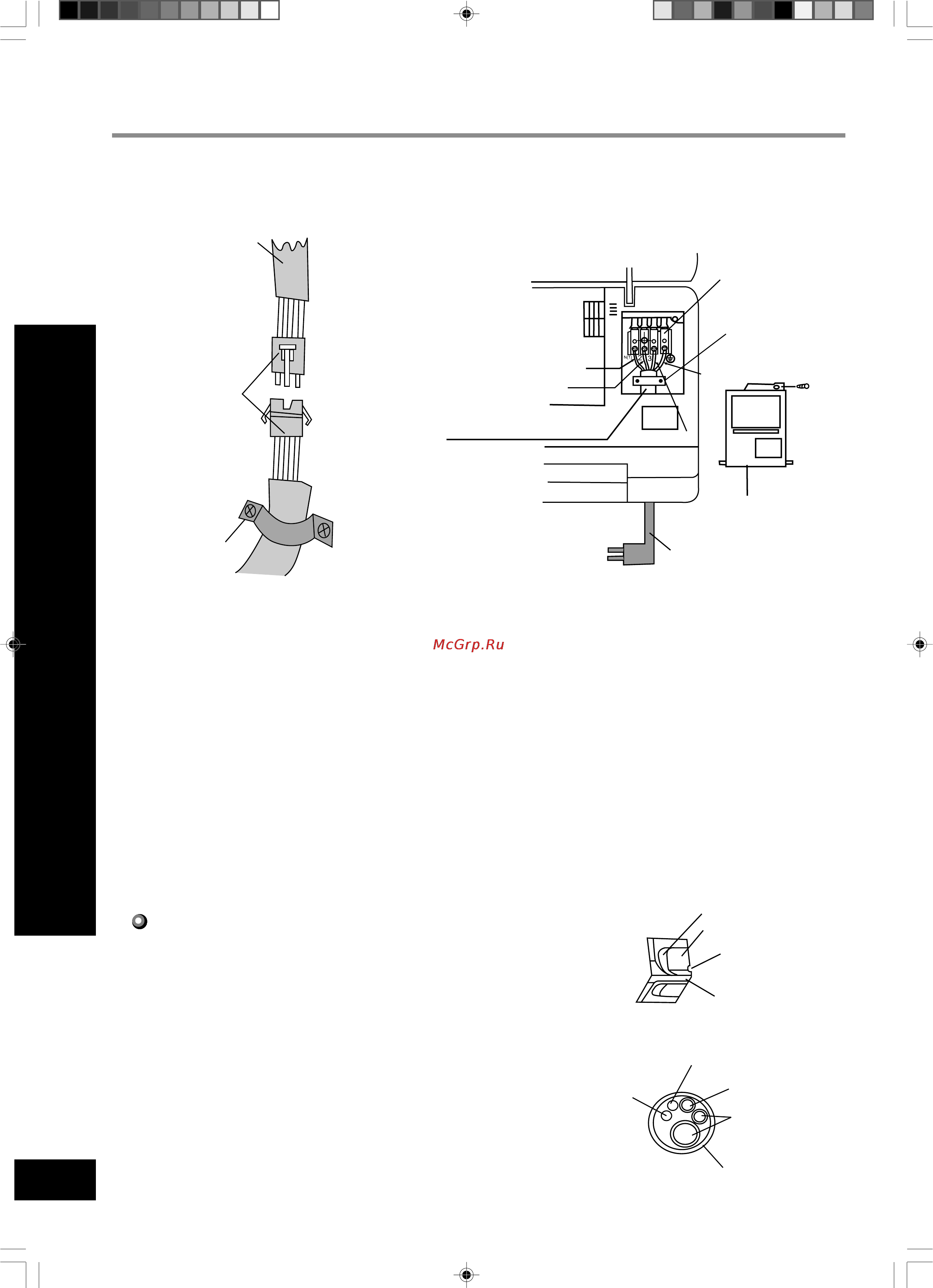

Установка внутреннего блока
УСТАНОВКА ВНУТРЕННЕГО БЛОКА
28
Установка внутреннего блока
Рис. 6
Рис. 4
Рис. 5
1.При протяжке трубопровода и электропроводки слева или справа
от внутреннего блока по мере необходимости освободите
заделанные отверстия на шасси (см. рис. 5)
1 При протяжке только электропроводов проводите их через
отверстие.‚
2 При протяжке и электропроводов и труб освободите заделанное
отверстие 2.
2.Обмотайте трубки и электропровода и пропустите их через
освобожденное отверстие (см. рис.6).
3.Зацепите два монтажных отверстия внутреннего блока на верхние
петли задней панели и проверьте их прочность.
4.Блок должен устанавливаться на расстоянии не менее 2,3 м от
пола.
6. Вставьте крышку коммутации.
7. Установите на место внешнюю панель.
Управляющий
провод 4 x 0,75
Кабельный
разъем
Проводной
зажим
Проводной
зажим
Желто-зеленый
Крышка
коммутации
Синий
Красный
Коричневый
Тип силового кабеля:
3 x 2,5 мм
2
, только для
внутреннего блока
Заделанное отверстие 2
Заделанное отверстие 1
Отверстие
Трубный
держатель
Провод управления
(только для систем с
тепловым насосом
Провод питания
Сливной шланг
Оберточная лента
Соединительная
трубка
Контактная
колодка
ПРИМЕЧАНИЕ:
• Все электрические работы должны выполняться квалифицированным персоналом с
соблюдением действующих правил безопасности.
• Необходимо использование номинального напряжения и схемы исключения.
• Пожалуйста, используйте только предохранители требуемого номинала.
• В случае неисправности кабеля питания во избежание несчастных случаев он должен быть
заменен производителем, его представителем или аналогичным квалифицированным
лицом.
• Диаметр силового провода должен быть достаточно большим. Для замены неисправных
кабелей используйте специально предназначенные кабели питания.
• Электрические работы должны соответствовать действующим национальным стандартам.
Тип силового кабеля:
4 x 2,5 мм
2
Bird_dual.p65 20.01.03, 17:1428
