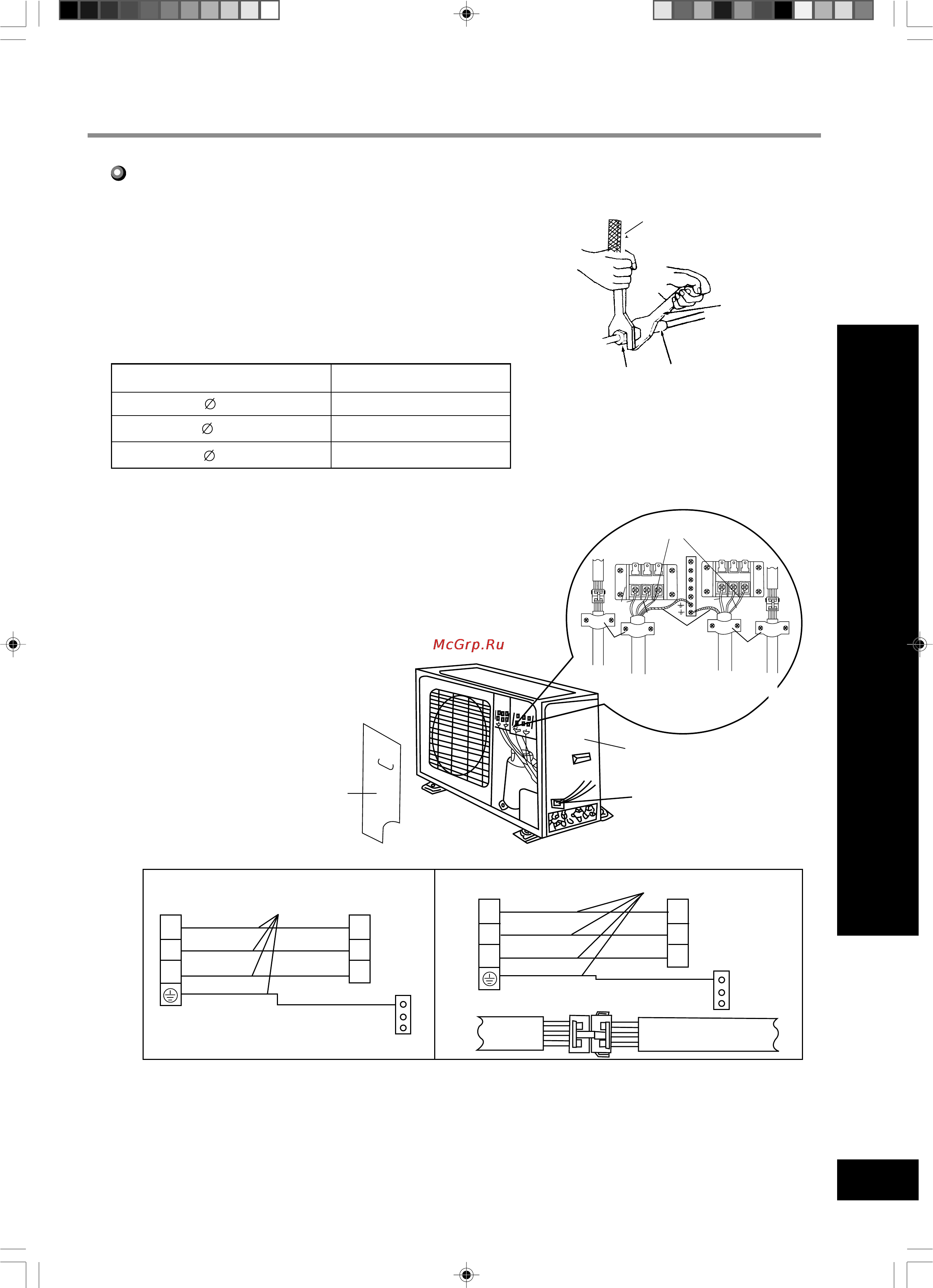

29
УСТАНОВКА НАРУЖНОГО БЛОКА
Установка наружного блока
N(1) 2 3
N(1) 2 3
Наружный блок
Наружный
блок
Кабель управления
ОХЛАЖДЕНИЕ
ОХЛАЖДЕНИЕ / НАГРЕВ
Провод подачи питания
Провод подачи питания
N(1)
2
3
N(1)
2
3
N(1)
2
3
N(1)
2
3
Ключ с регулируемым
крутящим моментом
Гаечный ключ
Муфта
Раструбная
гайка
Рис. 7
Рис. 8
6
9.5
12
15~20
31~35
50~55
Установка соединительной трубы
1. Выровняйте центр трубного раструба с соответствующим вентилем.
2. Закрутите раструбную гайку рукой, после чего затяните ее при
помощи гаечного ключа и ключа с регулируемым крутящим моментом.
ПРИМЕЧАНИЕ:
Чрезмерный момент затяжки может
разрушить поверхность гайки.
Таблица момента затяжки
Диаметр шестигранной гайки (мм) Момент затяжки (Nm)
проводной
зажим
провод-
ной
зажим
только для систем
с тепловым насосом
провод управления
кабель питания
кабель питания
провод управления
синий
синий
коричневый
красный
красный
желто-
зеленый
Передняя
боковая панель
Задняя
боковая панель
Соединительный кабель
питания
ПРИМЕЧАНИЕ:
Неправильная коммутация является причиной электрических неисправностей.
Не натягивайте провод при фиксации его проводным зажимом.
1. Снимите переднюю боковую панель (рис.8).
2. Освободите отверстие для проводов и
поместите резиновый вкладыш.
3. Пропустите все провода через резиновый
вкладыш.
4. Снимите проводной зажим и подключите
конец кабеля питания к контактной колодке в
соответствии с электрической схемой наружного
блока.
5. Убедитесь в том, что подключение
осуществлено надежно.
6. Закрепите кабель проводным зажимом.
Bird_dual.p65 20.01.03, 17:1429
