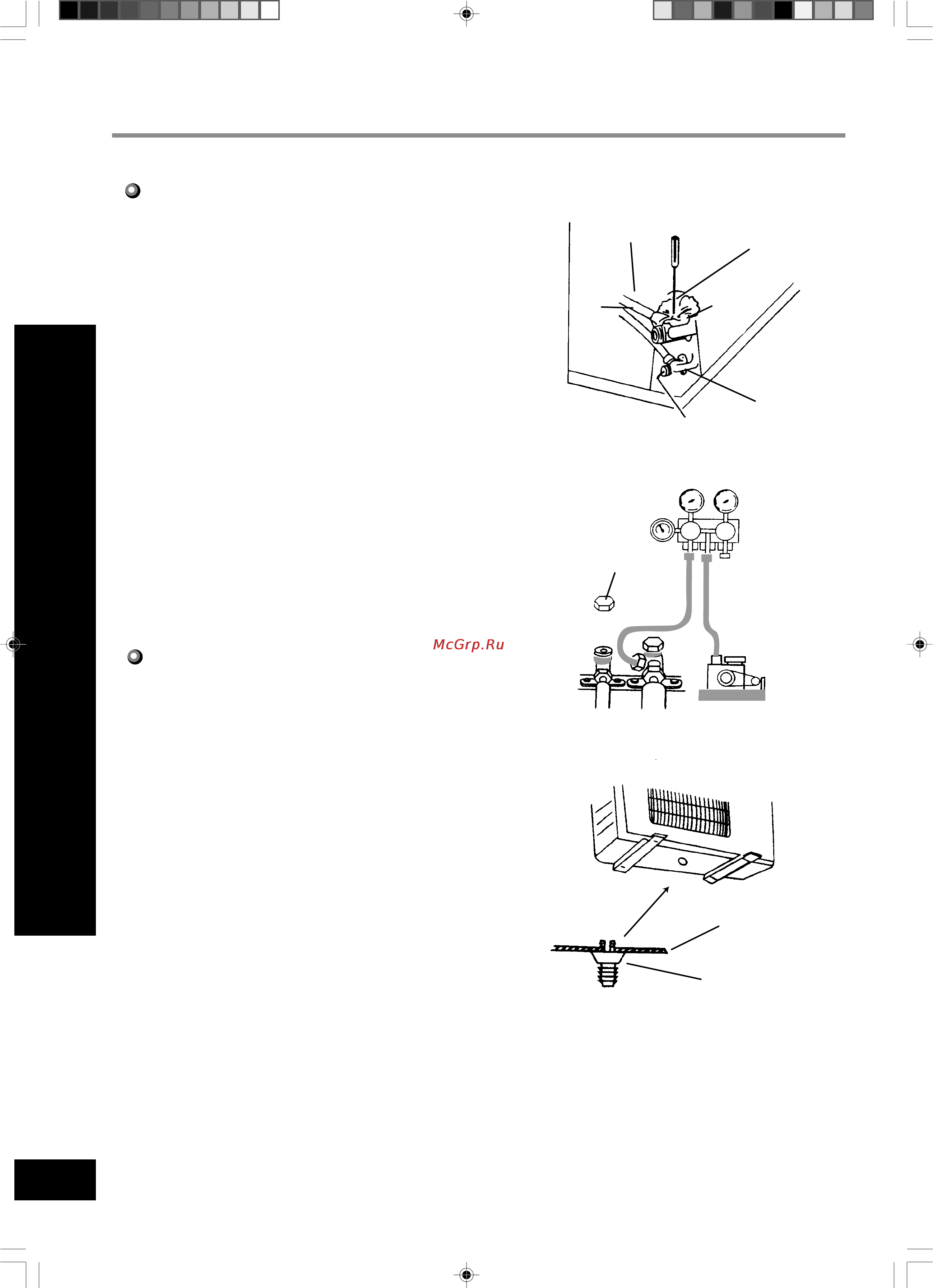

Проведение испытаний
ПРОВЕДЕНИЕ ИСПЫТАНИЙ
30
Продувка фреоновой трассы и проверка
утечки
1. Удалите раструбные гайки с отсечных вентилей наружного блока.
2. Выровняйте центр трубного раструба с соответствующим вентилем и
вручную закрутите раструбную гайку примерно на 3-4 оборота.
3. Затяните раструбную гайку с помощью гаечного ключа и ключа с
регулируемым крутящим моментом.
4. Снимите колпачки газового и жидкостного вентилей, а также гайку
сервисного канала.
5. Удалите воздух и жидкость, оставшиеся в системе хладагента с
помощью вакуумного насоса (см. рис. 10).
6. Ослабьте шток жидкостного вентиля с помощью шестигранного
гаечного ключа.
7. Закройте шток жидкостного вентиля с помощью шестигранного
гаечного ключа, когда давление хладагента достигнет необходимой
величины.
8. Проверьте все трубные соединения (как внутреннего, так и внешнего
блока) на предмет утечки с помощью жидкого мыла или индикатора
утечки.
9. Полностью откройте жидкостный и газовый вентили (см. рис. 9).
10. Затяните колпачки вентилей (см. рис. 10).
Дренаж внешнего конденсата (только
для систем с тепловым насосом)
При работе блока в режиме нагревания или размораживания
конденсационная вода, образовавшаяся в наружном блоке,
может надежно отводиться через сливной шланг.
Установка:
Установите дренажный патрубок в отверстие ∅ 25 на
основании, как показано на рис. 11, затем соедините сливной
шланг с патрубком, так чтобы конденсационную воду,
образованную в наружном блоке, можно было дренировать в
нужное место.
Внимание!
При работе блока при отрицательных температурах
использование дренажного шланга недопустимо.
жидкостной
вентиль
колпачок
вентиля
жидкостная
труба
газовая
труба
основание
дренажный
коленчатый патрубок
наружного блока
вакуумный
насос
газовый
вентиль
газовая труба
жидкостная труба
сервисный
клапан
отвертка
манометр
Рис. 9
Рис. 10
Рис. 11
Bird_dual.p65 20.01.03, 17:1530
