![SAWO Aroma Pump [3/4] Aroma pump 5](/views2/1518381/page3/bg3.png)
4

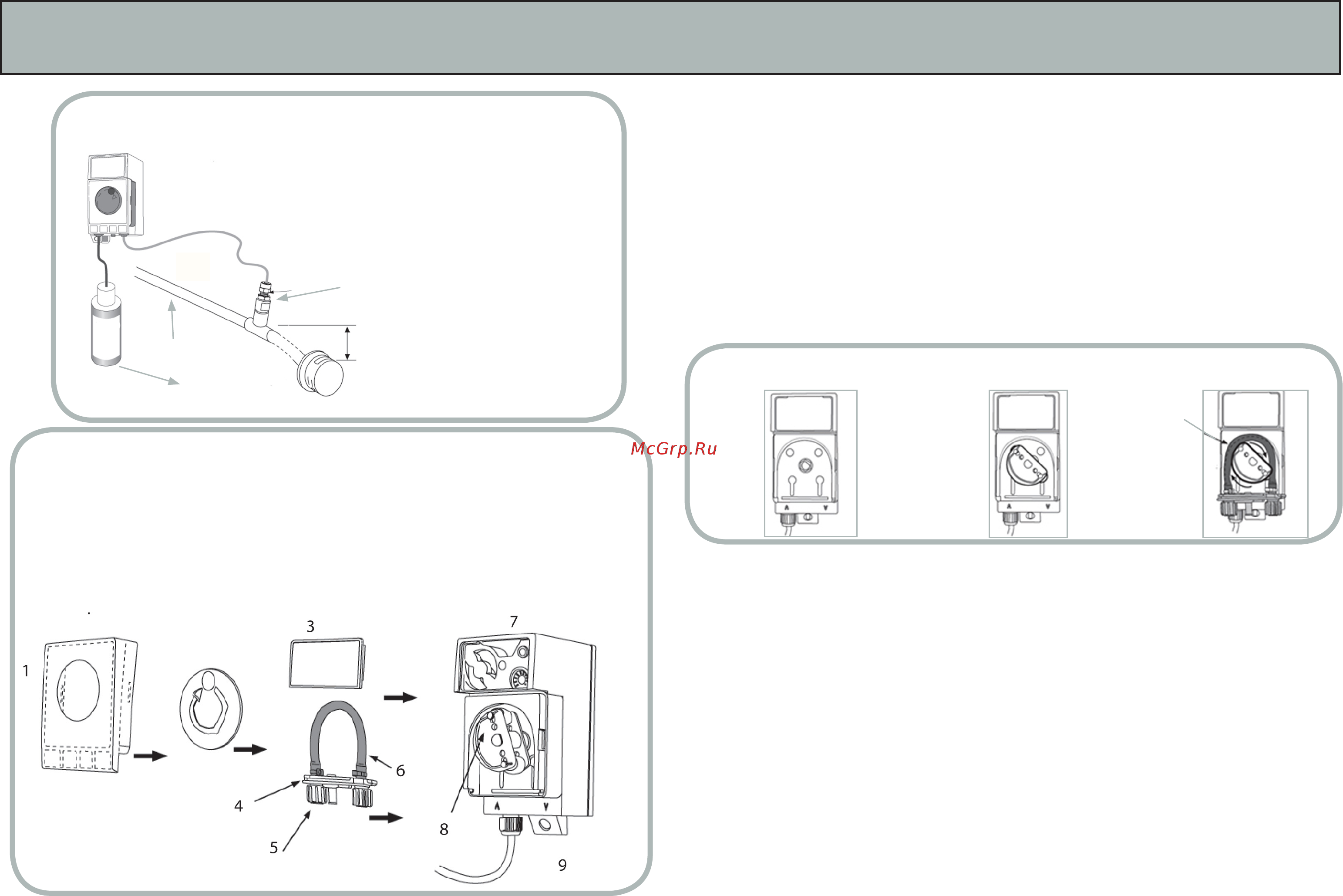

Рис. 2. Правильная установка.
Насос подачи
ароматизатора
Паропровод
Раздаточный кран
Раздаточный кран необходимо установить
выше паровой головки, чтобы сделать макси-
мальным поток ароматизатора в парную. Кон-
струкция трубопровода не должна допускать
обратного течения ароматизатора к парогене-
ратору.
Паровая головка
Ароматизатор
Составные части насоса подачи ароматизатора.
Крышка насоса1.
Предохранительный 2.
диск для подшипника
Крышка корпуса3.
Держатель для шланга4.
Заглушка5.
Подающий шланг6.
Корпус7.
Подшипник8.
Сетевой шнур9.
Установка
Вставьте держатель для шланга и подающий шланг в насос.1.
Снимите прозрачную крышку насоса.a.
Поставьте на место желтый подшипник, если он еще не прикреплен. b.
Прижмите держатель шланга и закрепите его на своем месте. Не нажимайте c.
слишком сильно!
Медленно вращайте подшипник, пока черный подающий шланг не окажется d.
между подшипником и корпусом насоса. Черный шланг должен быть
направлен внутрь верхнего витка корпуса насоса таким образом, чтобы
его прижимали все шариковые подшипники. Внимание: черный шланг не
должен перекручиваться.
Закрепите голубую крышку подшипника и прозрачную крышку насосаe.
Если насос длительное время не эксплуатируется, рекомендуется 1.
отсоединить подающий шланг, чтобы избежать его деформации.
Отверстия для крепёжных винтов должны быть просверлены вертикально 2.
на расстоянии 120 мм. Завинтите верхний крепёжный винт таким образом,
чтобы головка винта выходила из стены на 4 мм. Снимите крышку корпуса,
чтобы было видно отверстие для винта. Закрепите и затяните винт.
Повторите то же с нижним винтом.
Подсоедините подающий шланг как показано на рисунке 4. Отрежьте от 3.
шланга кусок для всасывания ароматизатора. Длина всасывающего шланга
должна позволять достичь дна резервуара.
Соедините раздаточный кран с паропроводом с помощью фитинга, 4.
изготовленного из латуни, меди или нержавеющей стали. Раздаточный
кран имеет резьбу 3/8 дюйма. Соедините кран с подающим шлангом тем
же способом, что и с насосом подачи ароматизатора.
Соедините раздаточный кран с паропроводом с помощью фитинга, 5.
изготовленного из латуни, меди или нержавеющей стали. Раздаточный
Рис. 3. Вставка держателя для шланга и подающего шланга в насос.
нажать
вращать
подшипник
Aroma Pump -5
