6
кран имеет резьбу 3/8 дюйма. Соедините кран с подающим шлангом тем
же способом, что и с насосом подачи ароматизатора.
Электрическое подключение насоса для подачи ароматизатора к 6.
парогенератору может выполнять только квалифицированный электрик.
Отключите питание парогенератора, повернув размыкатель цепи.
Откройте верхнюю крышку парогенератора, чтобы получить доступ
к клеммной колодке. Подсоедините сетевой шнур насоса подачи
ароматизатора к клеммам, помеченным “Scent Pump” (Насос для
ароматизатора). Полярность подключения не имеет значения.
Поместите полный резервуар для ароматизатора под насосом и 7.
вставьте всасывающий шланг в резервуар через отверстие в крышке.
При необходимости просверлите 6-мм отверстие в крышке резервуара.
Рис. 5. Электрическая схема.
заглушка
Подающий шланг
Aroma Pump -3

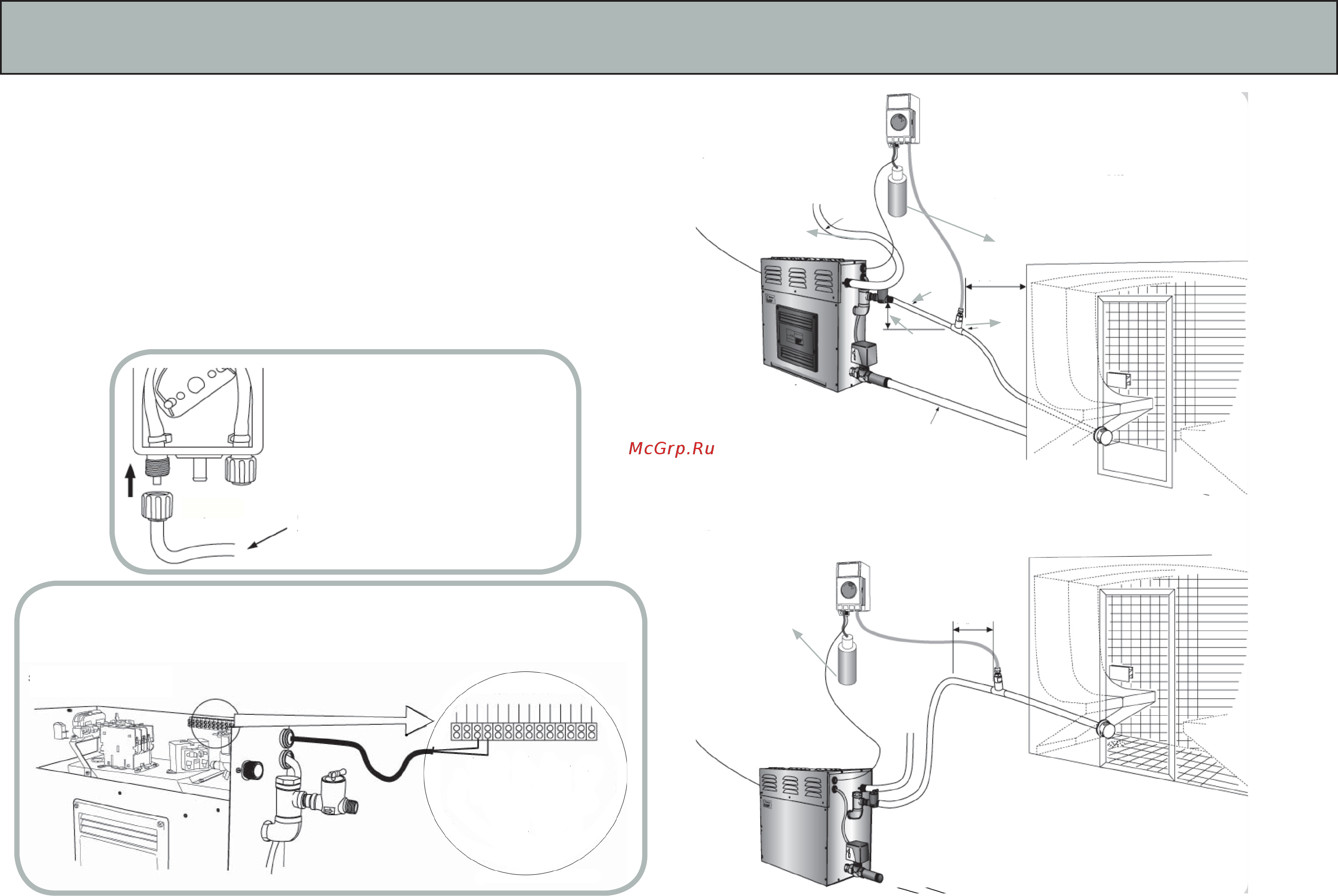

Рис. 1.
Правильная установка. Раздаточный кран
необходимо установить выше паровой
головки, чтобы сделать максимальным
поток ароматизатора в парную. Конструкция
трубопровода не должна допускать обратного
течения ароматизатора к парогенератору.
Парогенератор
расположен в верхней
части парной.
Насос для
ароматизатора
Питание
Входное отверстие
для воды
Паро
провод
Мин.
50 мм
Ароматизатор
Слив
Парогенератор
Раздаточный
кран
Мин.
0,5 м
Паровая головка
Парогенератор расположен
внизу парной.
Насос для
ароматизатора
Ароматизатор
Мин.
50 мм
Клеммная колодка
ТЕМПЕРАТУРА
ВЫКЛЮЧАТЕЛЬ
(12 В постоянного
тока) ПОДСВЕТКА
(24 В переменного
тока) СЛИВ
(230 В переменного
тока) ОСВЕЩЕНИЕ
НАСОС ДЛЯ
АРОМАТИЗАТОРА
ВЕНТИЛЯТОР
Парогенератор AWO STP
(показан со снятой крышкой)
