Инструкция по эксплуатации и монтажу HELO CAVA / HELO ROXX DET
11
Сопротивление изоляции электрокаменки:
Нагревательные элементы печи могут поглощать влагу из воздуха (например, при хранении). В результате
возникают токи утечки. После нескольких нагреваний влага испаряется. Запрещается подключать блок
питания печи через УЗО.
3.6. Переключатель электрического отопления
Переключатель электрического отопления применим в случае, когда в доме используется электрическое
отопление.
Электрокаменка имеет контакт, промаркированный как 55, для переключения электрического отопления.
На контакт 55 и ТЭНы подается напряжение одновременно (230V).
3.7. Безопасные расстояния для электрокаменки.
ЗАМЕЧАНИЕ! Термостат необходимо устанавливать на расстоянии 40 мм от потолка по
центру печи.

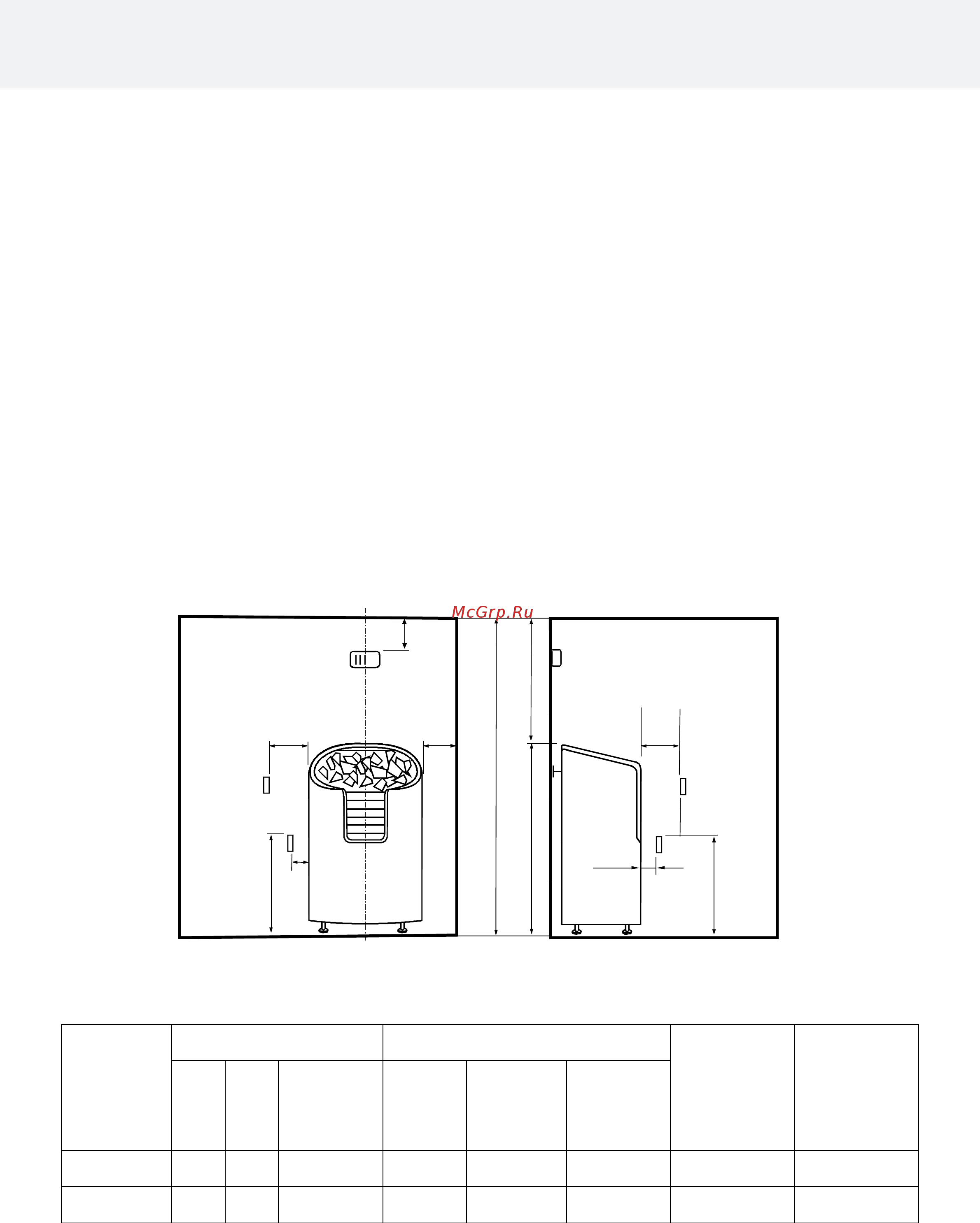

Рисунок 4 Безопасные расстояния
Мощность,
кВт
Сауна Безопасные расстояния, минимум Количество
камней
Helo Cava
прибл. кг.
Количество
камней
Helo Roxx
прибл. кг.
мин
м
3
мах
м
3
Высота,
мин. H, мм
с боков,
А, мм
спереди,
D, мм
до
потолка, F,
мм
6,0 5 10 1900 100 300 1070 30 38
9,0 9 13 1900 100 350 1070 30 38
Таблица 1 Безопасные расстояния
10
830mm
max 450mm
max 450mm
MIN. mm
MIN. mm
min 1900
100 100
4
0
*
)
10
D
1070 mm
*
)
A
b
s
o
l
u
t
e
m
e
a
s
u
r
e
m
e
n
t
