Инструкция по эксплуатации и монтажу HELO CAVA / HELO ROXX DET
15

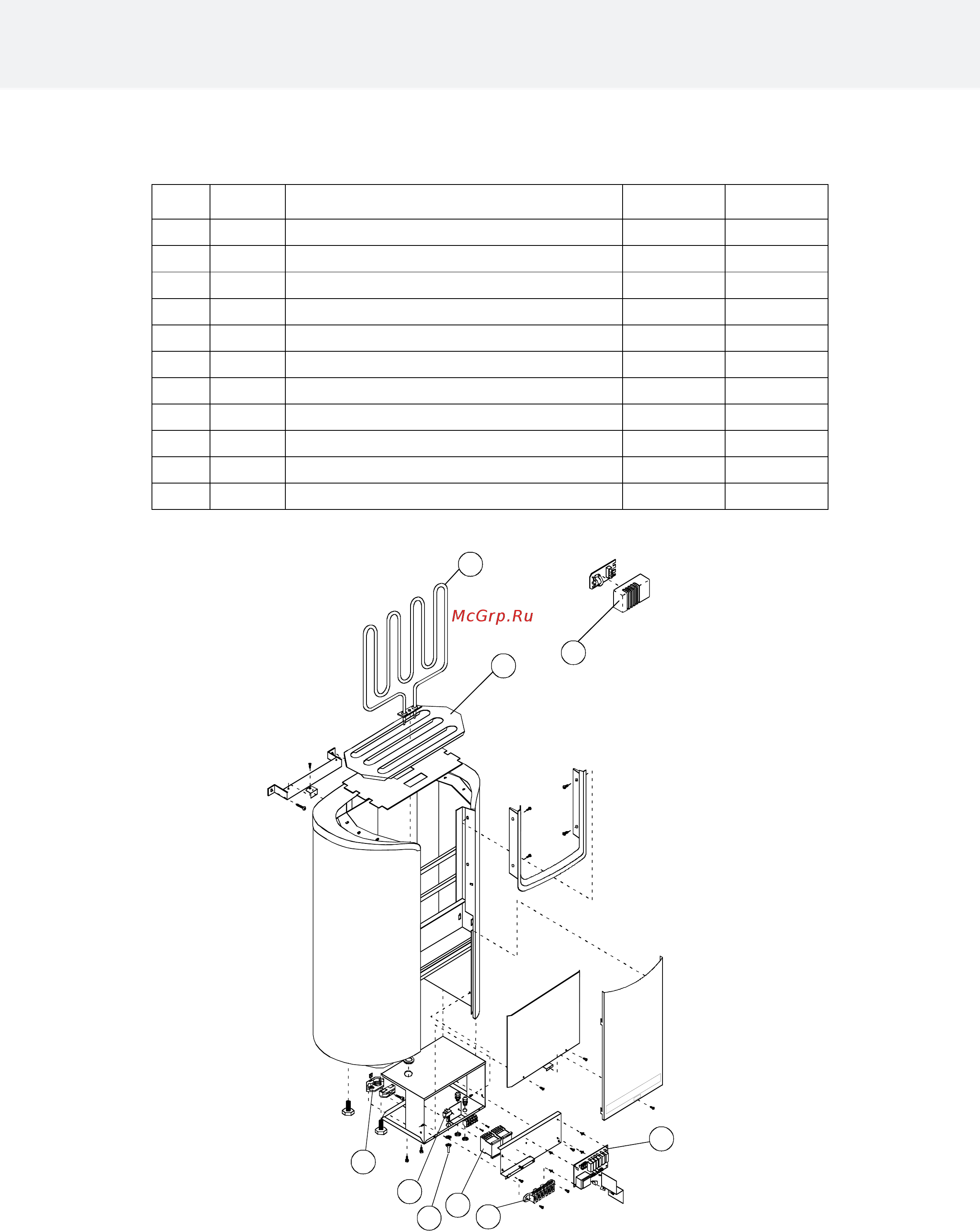

4. Запасные части для
Helo CAVA / Helo ROXX DET
Часть Индекс Наименование
Cava / Roxx
6 kw
Cava / Roxx
9 kw
1 4071002 Решетка для камней 1 1
2 6215793 Плата OLEA 98 1 1
3 7712000 Компенсатор 1 1
4 7812550 Коннектор NLWD 1-1 1 1
5 6214036 Термостат OLET 28 1 1
6 4316221 ТЭН SEPC 64 3 -
6 5207518 ТЭН SEPC 65B - 3
7 5320517 Контактор OKTA 5-1 2 2
8 6119649 Кулисный выключатель 1 1
9 7306611 Резиновый чехол для кулисного выключателя 1 1
10 7802016 Helo Cava Электрокаменка мыльных камней 1 1
6
5
1
3
8
9
7
4
2
