Инструкция по эксплуатации и монтажу HELO CAVA / HELO ROXX DET
8
После установки внутренних камней, установите над
ними опорные стержни.

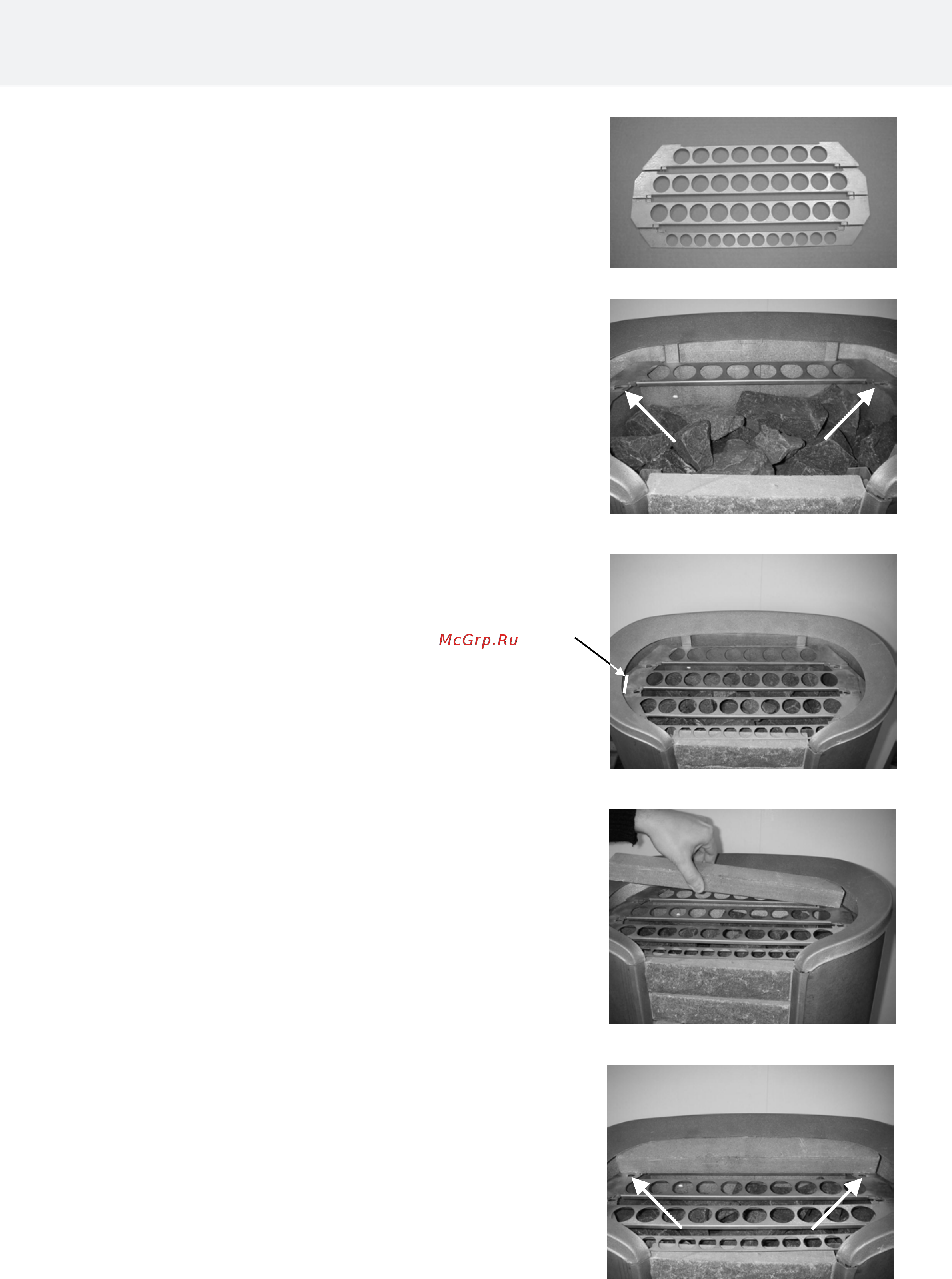

На рисунке продемонстрирован порядок установки.
В корпусе нагревателя имеются как вертикальные,
так и конечные ограничители, которые не допускают
перемещения мыльных камней ни в вертикальном,
ни в горизонтальном направлении после того, как
они будут установлены.
Установите опорные стержни между вертикальными
ограничителями. Мыльные камни также окажутся
между вертикальными ограничителями.
Концевой ограничитель
На рисунке показаны установленные опорные стержни.
Мыльные камни устанавливаются следующим образом:
- Первым устанавливайте верхний камень.
- Разместите камень, как показано на рисунке: сначала
протолкните край камня под одну кромку, а затем под
другую кромку таким образом, чтобы он упирался в
конечный ограничитель.
ПРИМЕЧАНИЕ!
Этот камень должен оставаться позади вертикального
ограничителя.
Рисунок 2,1 мыльных камней Установка
