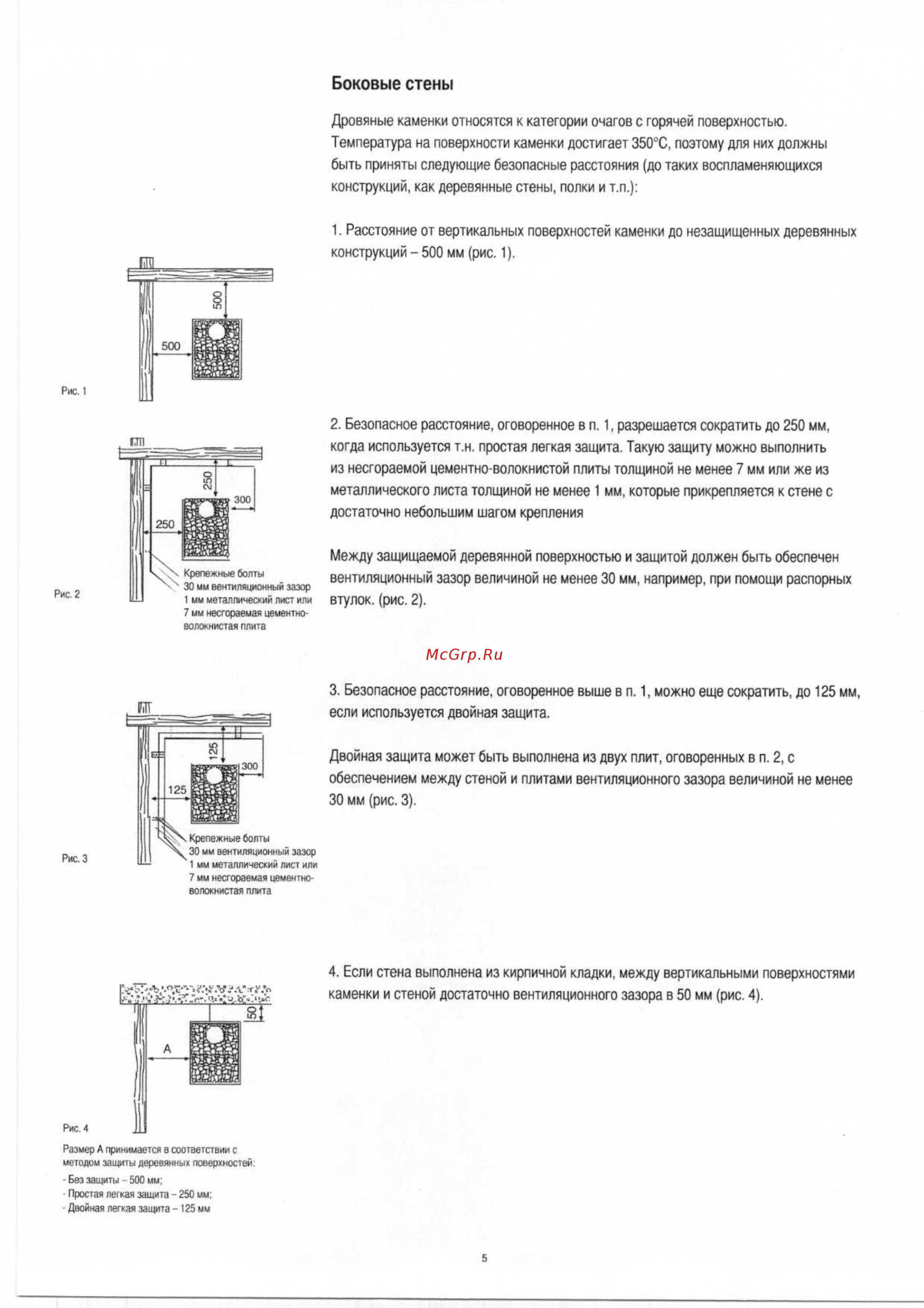

Боковые стены Дровяные каменки относятся к категории очагов с горячей поверхностью Температура на поверхности каменки достигает 350 С поэтому для них должны быть приняты следующие безопасные расстояния до таких воспламеняющихся конструкций как деревянные стены полки и т п 1 Расстояние от вертикальных поверхностей каменки до незащищенных деревянных конструкций 500 мм рис 1 Рис I 2 Безопасное расстояние оговоренное в п 1 разрешается сократить до 250 мм когда используется т н простая легкая защита Такую защиту можно выполнить из несгораемой цементно волокнистой плиты толщиной не менее 7 мм или же из металлического листа толщиной не менее 1 мм которые прикрепляется к стене с достаточно небольшим шагом крепления Между защищаемой деревянной поверхностью и защитой должен быть обеспечен вентиляционный зазор величиной не менее 30 мм например при помощи распорных Рис 2 втулок рис 2 волокнистая плита 3 Безопасное расстояние оговоренное выше в п 1 можно еще сократить до 125 мм если используется двойная защита Двойная защита может быть выполнена из двух плит оговоренных в п 2 с обеспечением между стеной и плитами вентиляционного зазора величиной не менее 30 мм рис 3 Рис 3 4 Если стена выполнена из кирпичной кладки между вертикальными поверхностями каменки и стеной достаточно вентиляционного зазора в 50 мм рис 4 Рис 4 Размер А принимается в соответствии с методом защиты деревянных поверхностей Без защиты 500 мм Простая легкая защита 250 мм Двойная легкая защита 125 мм 5
