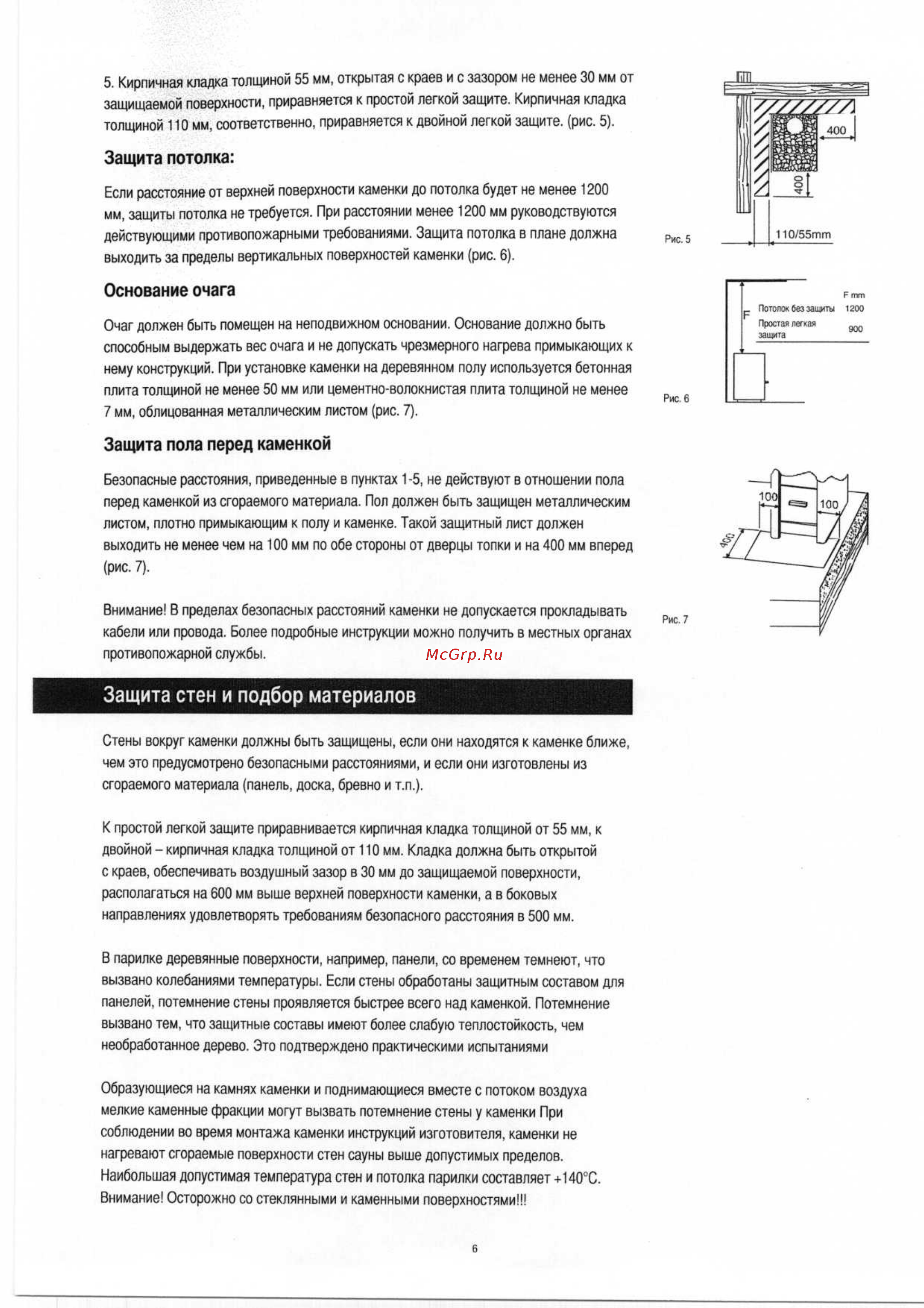

5 Кирпичная кладка толщиной 55 мм открытая с краев и с зазором не менее 30 мм от защищаемой поверхности приравняется к простой легкой защите Кирпичная кладка толщиной 110 мм соответственно приравняется к двойной легкой защите рис 5 Защита потолка Если расстояние от верхней поверхности каменки до потолка будет не менее 1200 мм защиты потолка не требуется При расстоянии менее 1200 мм руководствуются действующими противопожарными требованиями Защита потолка в плане должна выходить за пределы вертикальных поверхностей каменки рис 6 Основание очага Очаг должен быть помещен на неподвижном основании Основание должно быть способным выдержать вес очага и не допускать чрезмерного нагрева примыкающих к нему конструкций При установке каменки на деревянном полу используется бетонная плита толщиной не менее 50 мм или цементно волокнистая плита толщиной не менее 7 мм облицованная металлическим листом рис 7 Защита пола перед каменкой Безопасные расстояния приведенные в пунктах 1 5 не действуют в отношении пола перед каменкой из сгораемого материала Пол должен быть защищен металлическим листом плотно примыкающим к полу и каменке Такой защитный лист должен выходить не менее чем на 100 мм по обе стороны от дверцы топки и на 400 мм вперед рис 7 Внимание В пределах безопасных расстояний каменки не допускается прокладывать кабели или провода Более подробные инструкции можно получить в местных органах противопожарной службы Защита стен и подбор материалов Стены вокруг каменки должны быть защищены если они находятся к каменке ближе чем это предусмотрено безопасными расстояниями и если они изготовлены из сгораемого материала панель доска бревно и т п К простой легкой защите приравнивается кирпичная кладка толщиной от 55 мм к двойной кирпичная кладка толщиной от 110 мм Кладка должна быть открытой с краев обеспечивать воздушный зазор в 30 мм до защищаемой поверхности располагаться на 600 мм выше верхней поверхности каменки а в боковых направлениях удовлетворять требованиям безопасного расстояния в 500 мм В парилке деревянные поверхности например панели со временем темнеют что вызвано колебаниями температуры Если стены обработаны защитным составом для панелей потемнение стены проявляется быстрее всего над каменкой Потемнение вызвано тем что защитные составы имеют более слабую теплостойкость чем необработанное дерево Это подтверждено практическими испытаниями Образующиеся на камнях каменки и поднимающиеся вместе с потоком воздуха мелкие каменные фракции могут вызвать потемнение стены у каменки При соблюдении во время монтажа каменки инструкций изготовителя каменки не нагревают сгораемые поверхности стен сауны выше допустимых пределов Наибольшая допустимая температура стен и потолка парилки составляет 140сС Внимание Осторожно со стеклянными и каменными поверхностями 6 Рис 7
