1.3 Установка панели управления
Установка и эксплуатация панели управления для Helo-T1
Панель управления RA27 (T1)

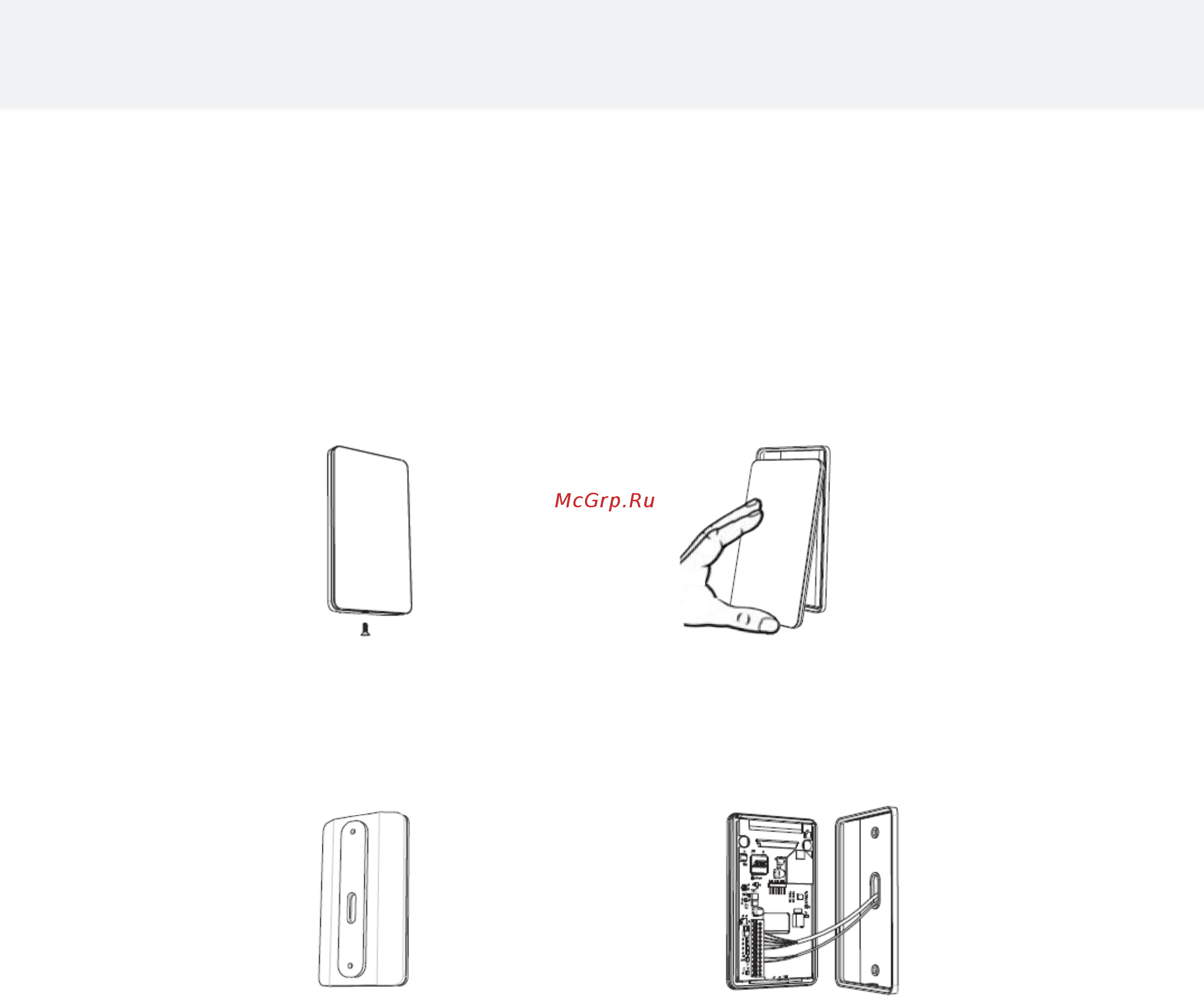

Отвинтите винт, расположенный на
панели управления снизу. Снимите раму и крышку панели
Установите нижний элемент на панель Смонтируйте и подключите кабель
управления. Инструкции по подключению см. на стр. 7.
ПРИМЕЧАНИЕ! Если панель управления
устанавливается во влажном помещении,
следует использовать предусмотренное
уплотнение.
Габариты панели управления:
- Высота 140 мм
- Ширина 80 мм
- Глубина 22 мм
Руководство по установке и эксплуатации Helo-T1
3
