Helo T1 [8/9] Кнопка вкл выкл
![Helo T1 [8/9] Руководство по установке и эксплуатации helo t1 8](/views2/1518999/page8/bg8.png)

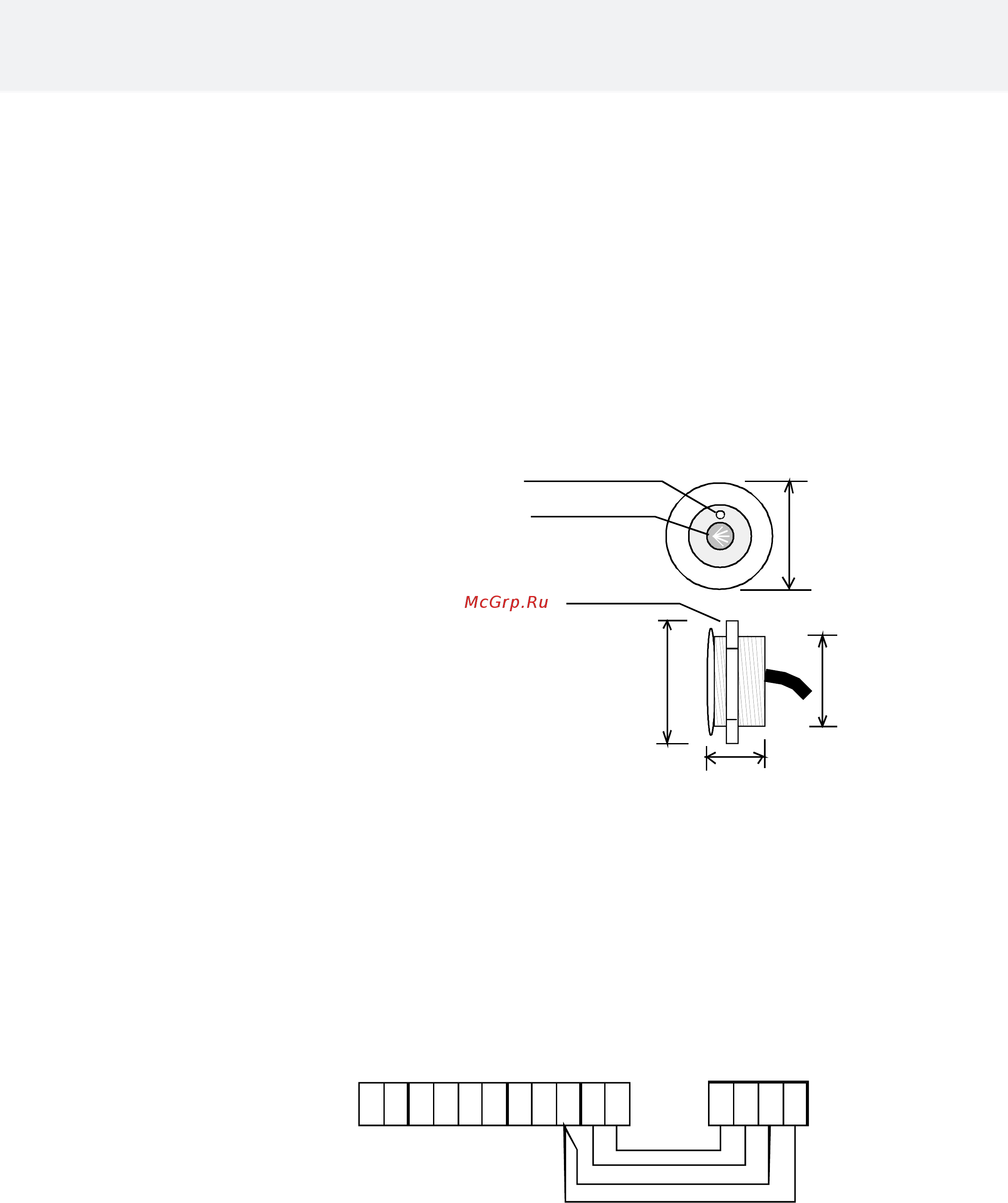

2.3 Кнопка «Вкл./выкл.» на пульте дистанционного управления
(аксессуар)
Функция кнопки
Обогреватель для сауны можно включить нажатием кнопки «Вкл./выкл.» на пульте дистанционного
управления.Т Светодиодный индикатор на кнопке загорается, подтверждая включение обогревателя для
сауны. Обогреватель для сауны работает согласно максимальных значений времени и температуры,
установленных на панели управления T1. Обогреватель для сауны можно также выключить нажатием
данной кнопки.
Кнопка покрыта
герметизирующим составом,
поэтому она может быть
установлена в помещении
сауны. Макс. монтажная
высота 1 м, мин. расстояние
от обогревателя для сауны
0,5 м.
Кнопка может быть
установлена путем
проведения через стену или
помещена в специально
проделанное отверстие.
Также может быть
использована
разветвительная коробка,
расположенная на
поверхности; она не требует
герметизации, т.к. сама
кнопка покрыта
влагонепроницаемым
материалом.
Подключение кнопки
Панель управления T1 Многолинейная разветвительная коробка Кнопка
Руководство по установке и эксплуатации Helo-T1
8
40 mm
32 mm
46 mm
24 mm
Светодиодный индикатор
Кнопка «ВКЛ./ВЫКЛ.»
Стопорная гайка
11 12 13 14 15 16 17 18 19 20 21
Коричневый и желтый
Белый
Зеленый
Коричневый
Желтый
Белый
Зеленый
