Allen&Heath GR05 [17/24] Дистанционное управление

Allen&Heath GR05 [17/24] Дистанционное управление
GR05  
17
 
      
VCA.        
  . ,      ,  
  DIRECT  .
    ,  
  ,  .
  
25-   /   D, ""
  DC     4
   . 
    
  .
 24 = +10V.DC
 21 = 0V 
 23 = .  1
 10 = .  2
 22 = .  3
 9 = .  4
 
     , 
  REM(1,2,3,4),  .
,  ,    
  DIRECT    .
+10V.DC
    .
   ,  ,
  .
 
    -
   ,  
+10V   0V.   10k
ohm    .
  
.
  = 0V ()
  . = +10V.DC
 ,   
 ,   
 0  +10V.DC.     
   ,   0 
+10V.D.
EXPANDER / REMOTE

Содержание

Похожие устройства

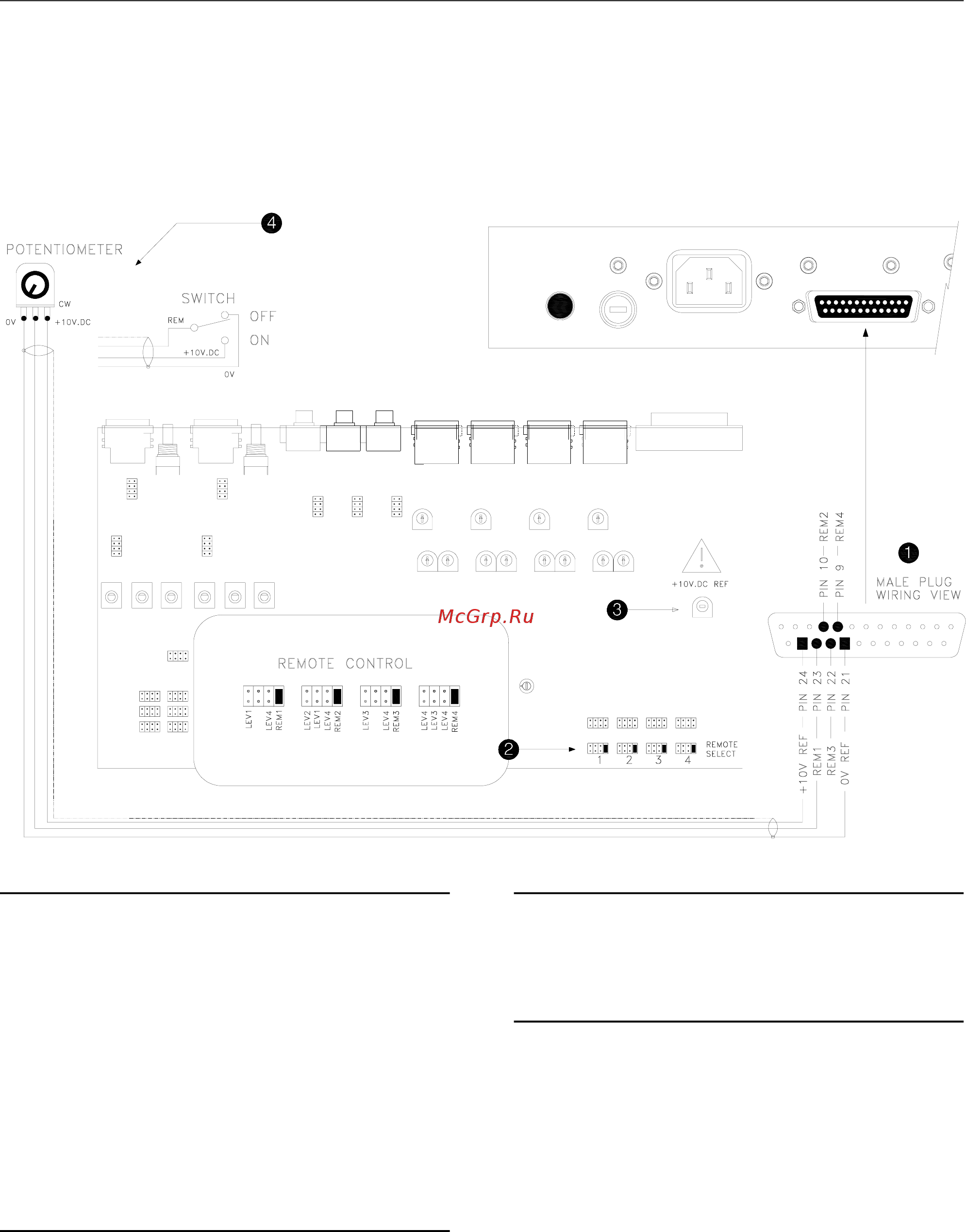

Дистанционное управление Этот раздел описывает конфигурацию дистанционного управления уровнем VCA Для каждого выхода можно выбрать управление передней панели микшера или ДУ Заметьте что это не влияет на сигнал идущие по прямому пути DIRECT к выходам Для конфигурирования устройства выключите питание снимите верхнюю крышку и установите перемычки как показано ниже О Разъем для ДУ 25 пиновый разъем расширения ДУ типа О мама 1 имеет дистанционный ОС вход для каждого из 4 выходов для управления уровнем Используйте эранированный кабель для защиты управляющих сигналов от помех Пин 24 4 10V DC Пин 21 ОУ земля Пин 23 Дистанц вход 1 Пин 10 Дистанц вход 2 Пин 22 Дистанц вход 3 Пин 9 Дистанц вход4 Q Выбор ДУ Каждый выход можно настроить для ДУ установите соединнеие на REM 1 2 3 4 как показано Заметьте что сигналы идущие к выходу через прямой путь DIRECT не зависят от ДУ GR05 Руководство пользователя е 1QV DC Эта внутренняя настройка устанавливает напряжение Задана заводским способом и как правило в изменениях не нуждается О Дистанционный контроллер Простейшая форма дистанционного контроллера это потенциометр или переключатель распаянный с 10V и землей 0V Рекомендован потенциометр 10k ohm с логарифмическим правилом реверса Подключение производится экранированным кабелем Нет сигнала 0V земля Сигнал в макс 4 10V DC Как вариант можно подключить внешний системный контроллер имеющий линию управления от 0 до 10V DC Не подключайте на эти входы никакой сигнал или напряжение отличные от 0 до 10V DC 17
