ГЛАВА 3
15

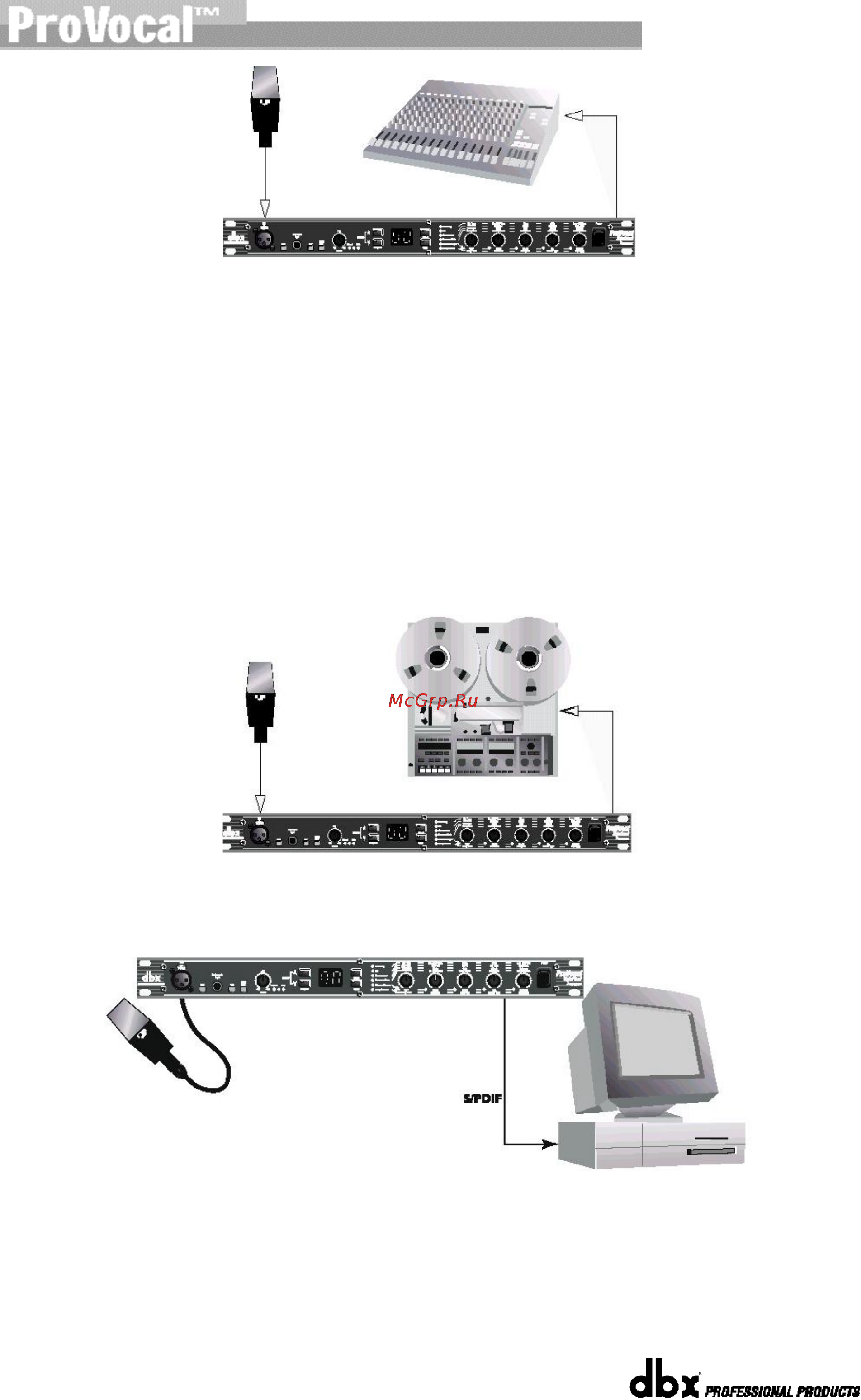

3.3 Прямая коммутация с записывающим устройством
Direct Connection to a Recorder
1).
Подключите микрофон, удостоверьтесь, что ручка
GAIN
стоит в минимальной позиции
(+30dB).
2).
Соедините линейный выход ProVocal прямо со звуковым входом записывающего
устройства.
3).
Активизируйте функцию записи на определённой дорожке многоканального устройства
записи, а также тракт возврата (tape return) сигнала на канале микшерной консоли, к
которому подключён ProVocal. При увеличении входной чувствительности с помощью
ручки
GAIN
станет слышен сигнал, возвращающийся в микшерную консоль через вход
ProVocal и тракт устройства записи.
3.4 Прямая коммутация с компьютерной станцией (процессором)
Direct Connection to a DAW (CPU)
Коммутация
• Подключите источник сигнала к соответствующему входу 1/4” TRS или XLR.
• Соедините цифровой выход ProVocal (формат S/PDIF) с входным интерфейсом S/PDIF
компьютерной станции.
