ГЛАВА 3
16
3.5 Аналого-цифровое преобразование
A/D Conversion
Коммутация

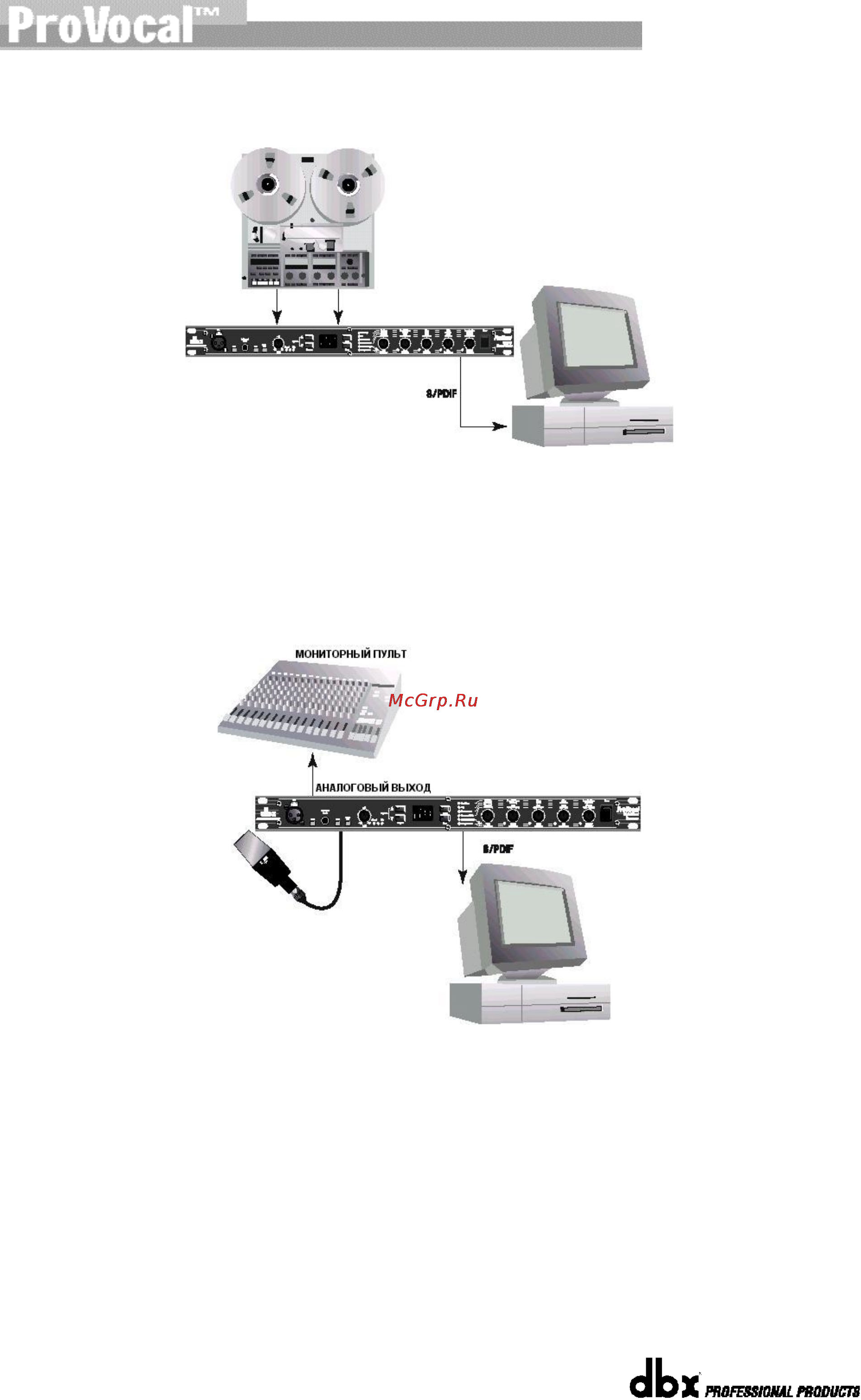

• Подключите источник сигнала к соответствующему входу 1/4” TRS или XLR.
• Соедините цифровой выход ProVocal (формат S/PDIF) с входным интерфейсом S/PDIF
компьютерной станции.
3.6 Применение аналоговых и цифровых выходов
Analog and Digital Output Application
Описанная конфигурация позволит одновременно послать цифровой сигнал на рабочую
станцию (DAW) или цифровой рекордер, а аналоговый сигнал - на микшерный пульт или
усилитель для наушников.
Коммутация
• Подключите источник сигнала к соответствующему входу 1/4” TRS или XLR.
• Соедините цифровой выход ProVocal (формат S/PDIF) с входным интерфейсом S/PDIF
компьютерной станции.
• Соедините аналоговый выход ProVocal (разъёмы 1/4” TRS или XLR) с аналоговым входом
(аналогичные разъёмы) мониторного устройства.
