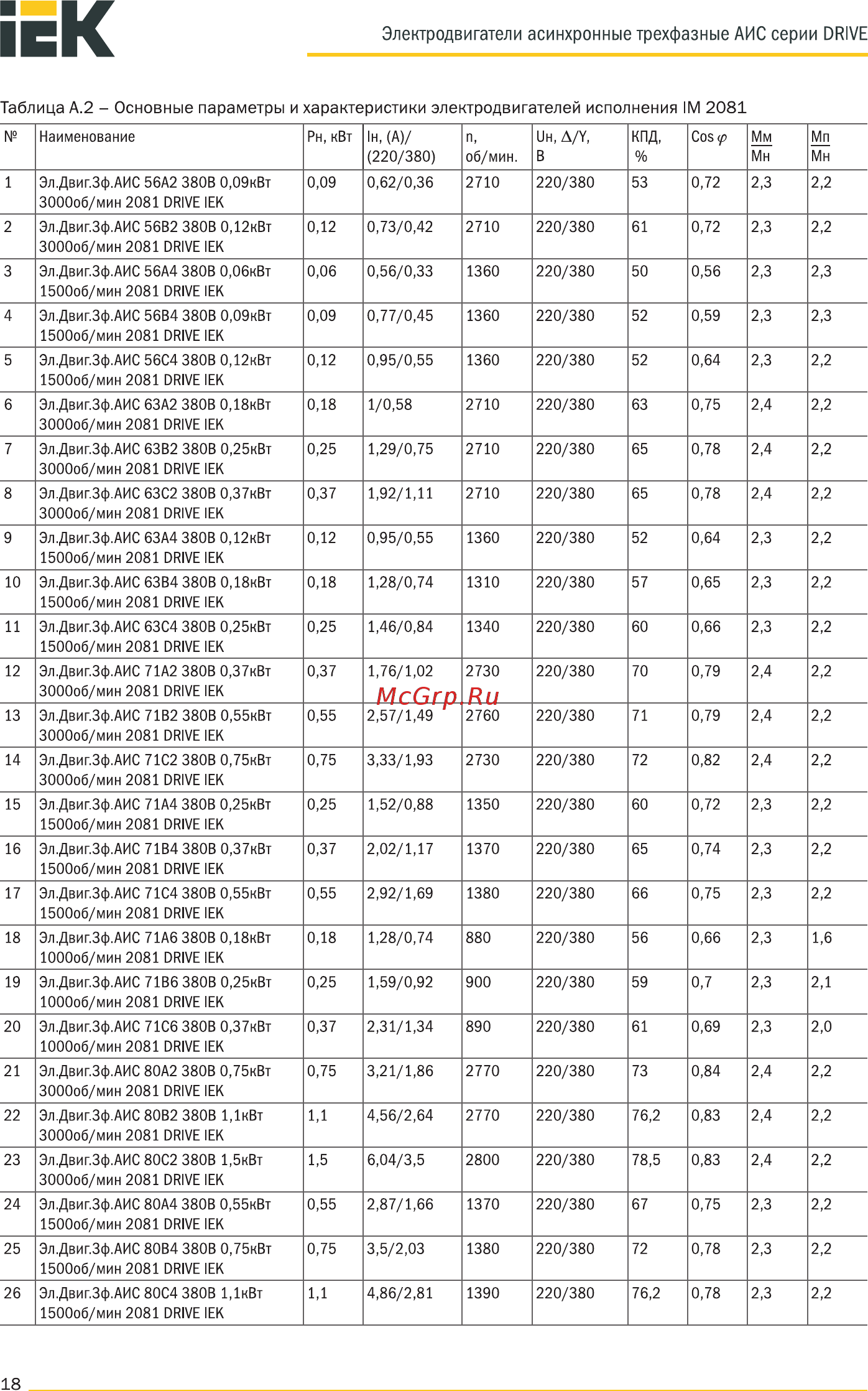

icK Электродвигатели асинхронные трехфазные АИС серии DRIVE Таблица А 2 Основные параметры и характеристики электродвигателей исполнения IM 2081 Наименование Рн кВт 1н А 220 380 п об мин UH A Y В кпд Cos p Мм Мн Мп Мн 1 Эл Двиг Зф АИС 56А2 380В 0 09кВт ЗОООоб мин 2081 DRIVE IEK 0 09 0 62 0 36 2710 220 380 53 0 72 2 3 2 2 2 Эл Двиг Зф АИС 56В2 380В 0 12кВт ЗОООоб мин 2081 DRIVE IEK 0 12 0 73 0 42 2710 220 380 61 0 72 2 3 2 2 3 Эл Двиг Зф АИС 56А4 380В 0 06кВт ЮООоб мин 2081 DRIVE IEK 0 06 0 56 0 33 1360 220 380 50 0 56 2 3 2 3 4 Эл Двиг Зф АИС 56В4 380В 0 09кВт ЮООоб мин 2081 DRIVE IEK 0 09 0 77 0 45 1360 220 380 52 0 59 2 3 2 3 5 Эл Двиг Зф АИС 56С4 380В 0 12кВт ЮООоб мин 2081 DRIVE IEK 0 12 0 95 0 55 1360 220 380 52 0 64 2 3 2 2 6 Эл Двиг Зф АИС 63А2 380В 0 18кВт ЗОООоб мин 2081 DRIVE IEK 0 18 1 0 58 2710 220 380 63 0 75 2 4 2 2 7 Эл Двиг Зф АИС 63В2 380В 0 25кВт ЗОООоб мин 2081 DRIVE IEK 0 25 1 29 0 75 2710 220 380 65 0 78 2 4 2 2 8 Эл Двиг Зф АИС 63С2 380В 0 37кВт ЗОООоб мин 2081 DRIVE IEK 0 37 1 92 1 11 2710 220 380 65 0 78 2 4 2 2 9 Эл Двиг Зф АИС 63А4 380В 0 12кВт ЮООоб мин 2081 DRIVE IEK 0 12 0 95 0 55 1360 220 380 52 0 64 2 3 2 2 10 Эл Двиг Зф АИС 63В4 380В 0 18кВт ЮООоб мин 2081 DRIVE IEK 0 18 1 28 0 74 1310 220 380 57 0 65 2 3 2 2 И Эл Двиг Зф АИС 63С4 380В 0 25кВт ЮООоб мин 2081 DRIVE IEK 0 25 1 46 0 84 1340 220 380 60 0 66 2 3 2 2 12 Эл Двиг Зф АИС 71А2 380В 0 37кВт ЗОООоб мин 2081 DRIVE IEK 0 37 1 76 1 02 2730 220 380 70 0 79 2 4 2 2 13 Эл Двиг Зф АИС 71В2 380В 0 55кВт ЗОООоб мин 2081 DRIVE IEK 0 55 2 57 1 49 2760 220 380 71 0 79 2 4 2 2 14 Эл Двиг Зф АИС 71С2 380В 0 75кВт ЗОООоб мин 2081 DRIVE IEK 0 75 3 33 1 93 2730 220 380 72 0 82 2 4 2 2 15 Эл Двиг Зф АИС 71А4 380В 0 25кВт 15ООоб мин 2081 DRIVE IEK 0 25 1 52 0 88 1350 220 380 60 0 72 2 3 2 2 16 Эл Двиг Зф АИС 71В4 380В 0 37кВт ЮООоб мин 2081 DRIVE IEK 0 37 2 02 1 17 1370 220 380 65 0 74 2 3 2 2 17 Эл Двиг Зф АИС 71С4 380В 0 55кВт ЮООоб мин 2081 DRIVE IEK 0 55 2 92 1 69 1380 220 380 66 0 75 2 3 2 2 18 Эл Двиг Зф АИС 71А6 380В 0 18кВт ЮООоб мин 2081 DRIVE IEK 0 18 1 28 0 74 880 220 380 56 0 66 2 3 1 6 19 Эл Двиг Зф АИС 71В6 380В 0 25кВт ЮООоб мин 2081 DRIVE IEK 0 25 1 59 0 92 900 220 380 59 0 7 2 3 2 1 20 Эл Двиг Зф АИС 71С6 380В 0 37кВт ЮООоб мин 2081 DRIVE IEK 0 37 2 31 1 34 890 220 380 61 0 69 2 3 2 0 21 Эл Двиг Зф АИС 80А2 380В 0 75кВт ЗОООоб мин 2081 DRIVE IEK 0 75 3 21 1 86 2770 220 380 73 0 84 2 4 2 2 22 Эл Двиг Зф АИС 80В2 380В 1 1кВт ЗОООоб мин 2081 DRIVE IEK 1Д 4 56 2 64 2770 220 380 76 2 0 83 2 4 2 2 23 Эл Двиг Зф АИС 80С2 380В 1 5кВт ЗОООоб мин 2081 DRIVE IEK 1 5 6 04 3 5 2800 220 380 78 5 0 83 2 4 2 2 24 Эл Двиг Зф АИС 80А4 380В 0 55кВт ЮООоб мин 2081 DRIVE IEK 0 55 2 87 1 66 1370 220 380 67 0 75 2 3 2 2 25 Эл Двиг Зф АИС 80В4 380В 0 75кВт ЮООоб мин 2081 DRIVE IEK 0 75 3 5 2 03 1380 220 380 72 0 78 2 3 2 2 26 Эл Двиг Зф АИС 80С4 380В 1 1кВт ЮООоб мин 2081 DRIVE IEK 1 1 4 86 2 81 1390 220 380 76 2 0 78 2 3 2 2 18
