03
13
Ru
Подключение телевизора и
проигрывателя дисков DVD

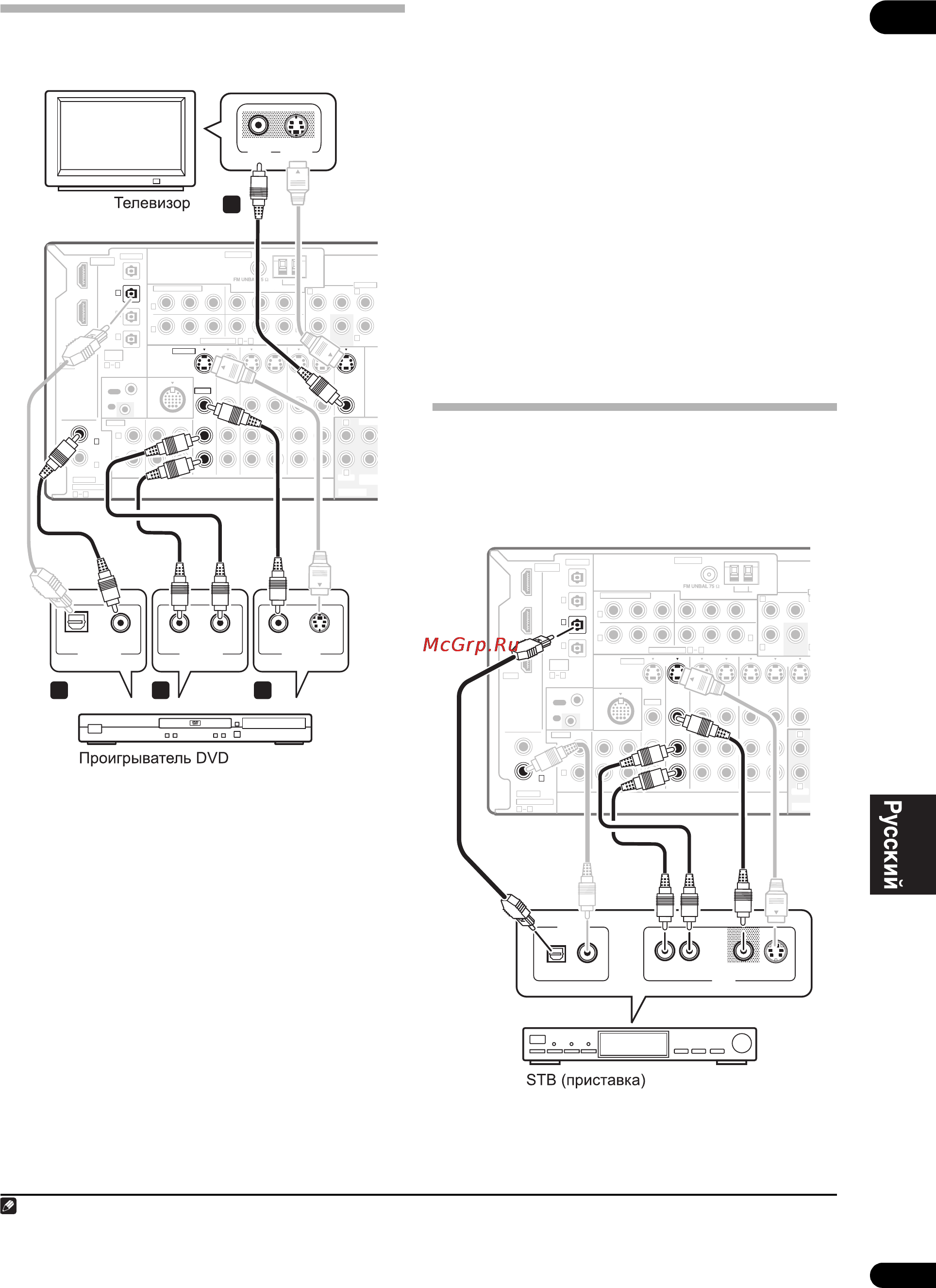

На схеме показана базовая установка данного ресивера с
телевизором и проигрывателем дисков DVD при помощи
соединения S-video или композитного соединения.
Различные телевизоры и проигрыватели дисков DVD
могут предлагать различные возможности подключения.
Если используемый телевизор/или проигрыватель дисков
DVD имеет компонентные видеовходы и выходы, см.
также раздел Использование разъемов компонентного
видео на стр.14. Если в используемом проигрывателе
дисков DVD предусмотрены многоканальные
аудиовыходы, см. раздел Подключение многоканальных
аналоговых входов на стр.52.
1 Подключите видеоразъем MONITOR OUT к
видеовходу телевизора.
Для подключения к композитному видеогнезду, или для
высококачественных видеосигналов, используйте
стандартный видеокабель с RCA/фоновым гнездом, для
подключения к S-video гнезду, используйте S-video
кабель.
2 Подключите выход композитного видео или
S-video проигрывателя DVD к входу
DVD/LD
VIDEO
или
DVD/LD
S-VIDEO.
Подключите с помощью стандартного видеокабеля или
кабеля S-video.
3 Подключите цифровой аудиовыход
коаксиального типа
1
проигрывателя DVD к входу
COAXIAL 1 (
DVD/LD
) этого ресивера.
Используйте коаксиальный кабель, предназначенный для
цифрового звука.
4 Подключите стереофонические аудиовыходы
на проигрывателе DVD ко входам
DVD/LD
AUDIO.
Подключите с помощью стереофонического кабеля RCA
с аудиоштекером.
• Если на используемом проигрывателе дисков DVD
имеются многоканальные видеовыходы, вместо этого
можно использовать их. См. раздел Подключение
многоканальных аналоговых входов на стр.52.
Подключение спутникового/кабельного
ресивера или другой приставки
Спутниковые и кабельные ресиверы, а также наземные
цифровые ресиверы являются примерами так
называемых «приставок».
VIDEO
IN
S-VIDEO
IN
iPod
IN
VIDEO
S-VIDEO
CD
IN IN IN IN IN INOUT OUT OUT
IN IN IN IN MONITOR
OUT
OUT OUT
CD-R/TAPE/MD DVD/LD
DVR/VCR1 DVR/VCR2
TV/SAT
CONTROL
AUDIO
ANTENNA
AM LOOP
Y
P
B
P
R
Y
P
B
P
R
Y
P
B
P
R
Y
P
B
P
R
DIGITAL
ASSIGNABLE
OPTICAL
COAXIAL
PRE OUT
COMPONENT VIDEO
OUT
HDMI
ASSIG-
NABLE
OUT
(
TV/SAT
)
(
CD
)
(
DVR/
VCR1
)
IN
IN 1
IN 2
OUT
1
IN
1
IN
2
IN
3
(
DVD/LD
)
IN
1
(
DVR/VCR2
)
IN
2
IN
2
IN
3
31
R
L
R
R R
L
L L
OUT
IN
21
ASSIGNABLE
31
CENTE
R
CENTER
MULTI CH IN
FRONT
FRONT
SUR-
ROUND
SUB
WOOFE
R
SUB
WOOFER
S-VIDEOOPTICAL
DIGITAL OUT VIDEO OUT
COAXIAL AUDIO LR
ANALOG OUT
VSX-LX50
3
1
24
Примечание
1 Если на проигрывателе DVD имеется только оптический цифровой выход, его можно соединить с одним из оптических входов ресивера с помощью
оптического кабеля. При настройке ресивера потребуется указать, какой его вход подключен к проигрывателю (см. раздел Меню Input Setup (Настройка
входов) на стр.56).
iPod
IN
VIDEO
S-VIDEO
CD
IN IN IN IN IN INOUT OUT OUT
IN IN IN IN MONITO
R
OUT
OUT OUT
CD-R/TAPE/MD DVD/LD
DVR/VCR1 DVR/VCR2
TV/SAT
CONTROL
AUDIO
ANTENNA
AM LOOP
Y
P
B
P
R
Y
P
B
P
R
Y
P
B
P
R
Y
P
B
P
R
DIGITAL
ASSIGNABLE
OPTICAL
COAXIAL
P
COMPONENT VIDEO
OUT
HDMI
ASSIG-
NABLE
OUT
(
TV/SAT
)
(
CD
)
(
DVR/
VCR1
)
IN
IN 1
IN 2
OUT
1
IN
1
IN
2
IN
3
(
DVD/LD
)
IN
1
(
DVR/VCR2
)
IN
2
IN
2
IN
3
31
R
L
R
R
R
L
L
L
OUT
IN
21
ASSIGNABLE
31
CENTER
MULTI
C
FRONT
FRONT
SUB
WOOFER
DIGITAL OUT
AV OUT
VIDEO S-VIDEOAUDIO LR
VSX-LX50
VSX-LX50_HY_Ru.book Page 13 Tuesday, March 13, 2007 10:23 AM
