14
РУКОВОДСТВО ПО УСТАНОВКЕ И ЭКСПЛУАТАЦИИ
5.2.5.5 Если режим Sleep установлен в режиме нагрева, то после первого часа
работы заданная температура автоматически понижается на 1 °С, после второго
часа работы заданная температура автоматически понижается еще на 1 °С. Далее
заданная температура не меняется в процессе работы.
5.2.5.6 Режим Sleep не задается в режимах кондиционера AUTO и FAN.
5.2.6 Функция энергосбережения (Save).
5.2.6.1 Функция энергосбережения представляет собой работу кондиционера
в определенном заданном диапазоне температуры. То есть, в режиме охлажде-
ния или нагрева задается нижнее или верхнее предельное значение температуры.
Нижнее значение температуры, установленное в функции Save может быть не
ниже плюс 16 °С. Верхнее значение температуры, установленное в функции Save
может быть не выше плюс 30 °С.
5.2.6.2 Для включения в рабочем режиме необходимо кнопкой FUNCTION вы-
брать функцию Save (рис. 5.9). Затем кнопками S и T задать нижнее предельное
значение температуры в режиме охлаждения или верхнее предельное значение в
режиме нагрева и нажать кнопку Enter/Cancel для подтверждения.
Для отмены работы функции нужно еще раз кнопкой FUNCTION выбрать Save
и нажать кнопку Enter/Cancel.

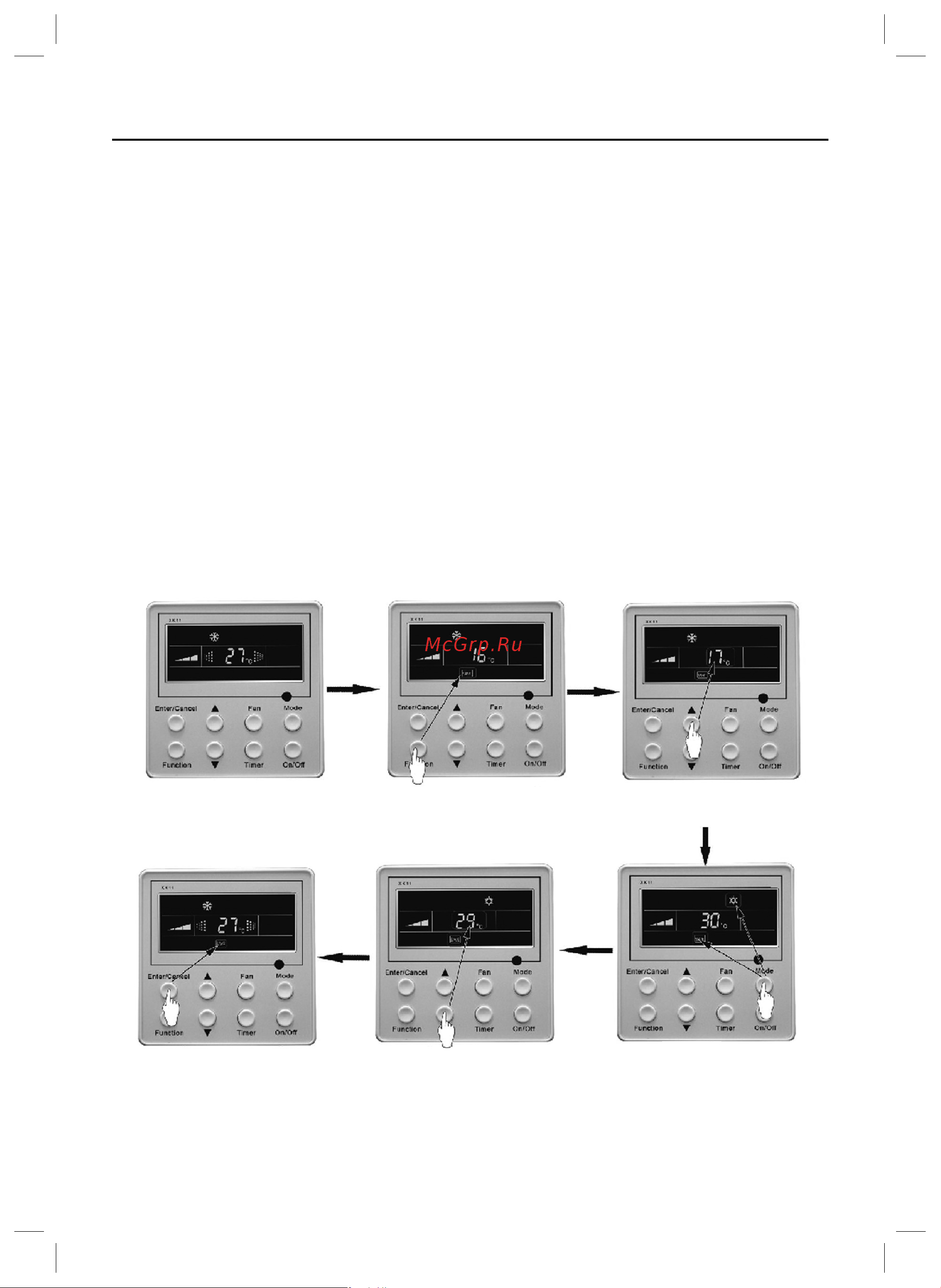

Рис. 5.9
5.2.6.3 Если после нажатия кнопки FUNCTION параметры не будут заданы в те-
чение 5 сек, то система автоматически выходит из данной настройки.
