РУКОВОДСТВО ПО УСТАНОВКЕ И ЭКСПЛУАТАЦИИ
Регулировка натяжения ремня привода
• Сила натяжения ремня проверяется тензометром в соответствии с рисунком .
• Значение величины отклонения (
Δ) определяется по формуле:
Δ = L/64, где L — общая длина ремня.

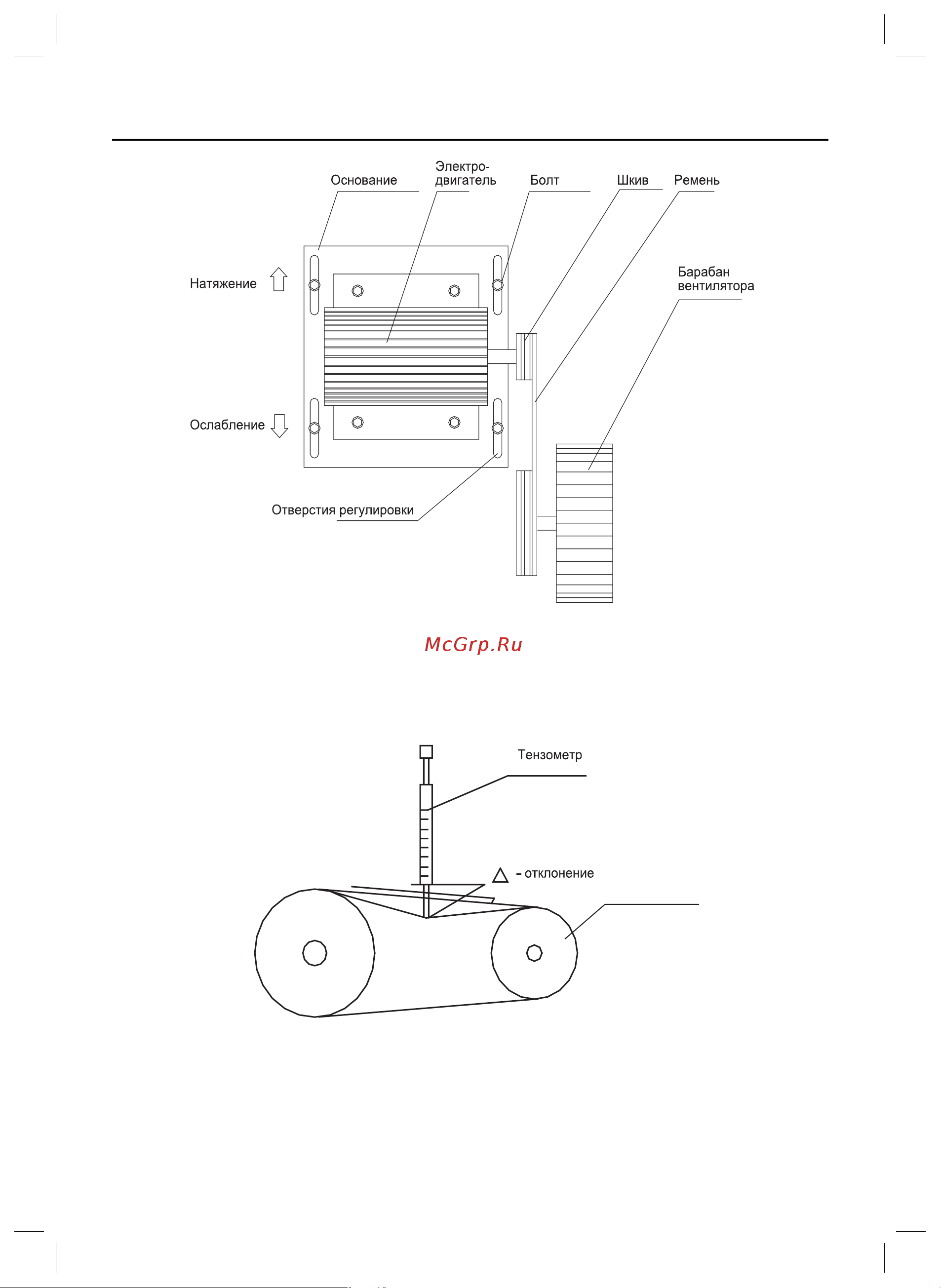

Схема измерения натяжения ремня привода вентилятора
малый шкив
Рис. 9.6
Рис. 9.7
