18
РУКОВОДСТВО ПО УСТАНОВКЕ И ЭКСПЛУАТАЦИИ
6. Центральный пульт управления с недельным таймером
6.1 В качестве опции может использоваться пульт централизованного управле-
ния со встроенным недельным таймером. (Рис. 6.1)
6.2 К одному центральному пульту может
быть подключено до 16 кондиционеров данно-
го типа (SENGLE GROUP).
6.3 В системе централизованного управле-
ния применяется протокол обмена RS485.
6.4 В качестве соединительного кабеля
управления применяется 2-х жильная витая
пара. Максимально допустимая длина кабеля
не более 1200 м.
6.5 С центрального пульта возможно вклю-
чение или выключение отдельных кондици-
онеров или группы кондиционеров, недель-
ное программирование работы по таймеру.
Для каждого дня работы возможно задание
до 4 периодов работы кондиционеров (SEG1…
SEG4).

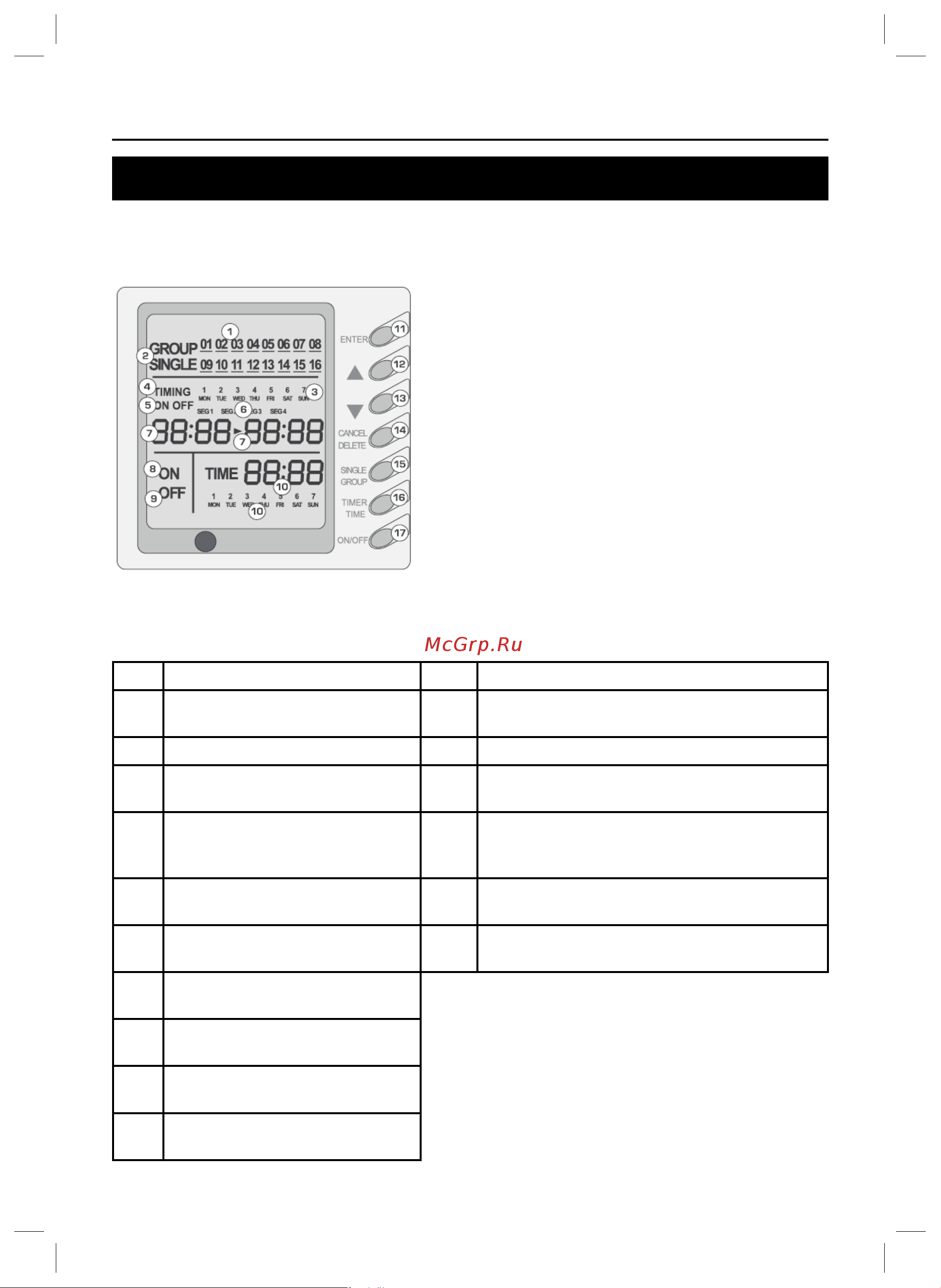

Комментарии к Рис. 6.1
Поз. Индикация Поз. Кнопки
1 ЖК-дисплей 11 Кнопка ENTER-подтверждение/ввод вы-
бранного параметра
2 Номер кондиционера 12,13 Кнопки выбора параметров и значений
3 Индикация дня недели 14 Кнопка отмены, удаления выбранных
значений
4 Зона индикации таймера 15 Кнопка выбора кондиционера или группы
кондиционеров для активации работы или
для удаления активации
5 Индикация состояния таймера:
ON/OFF
16 Кнопка активации режима таймера для за-
дания времени таймера или времени часов
6 Индикация временного пе-
риода
17 Кнопка включения или выключения блоков
кондиционеров
7 Индикация времени включения
и выключения по таймеру
8 Индикация состояния блока
(ON)
9 Индикация состояния блока
(OFF)
10 Индикация времени часов
(CLOCK)
Рис. 6.1
