72
Приложение

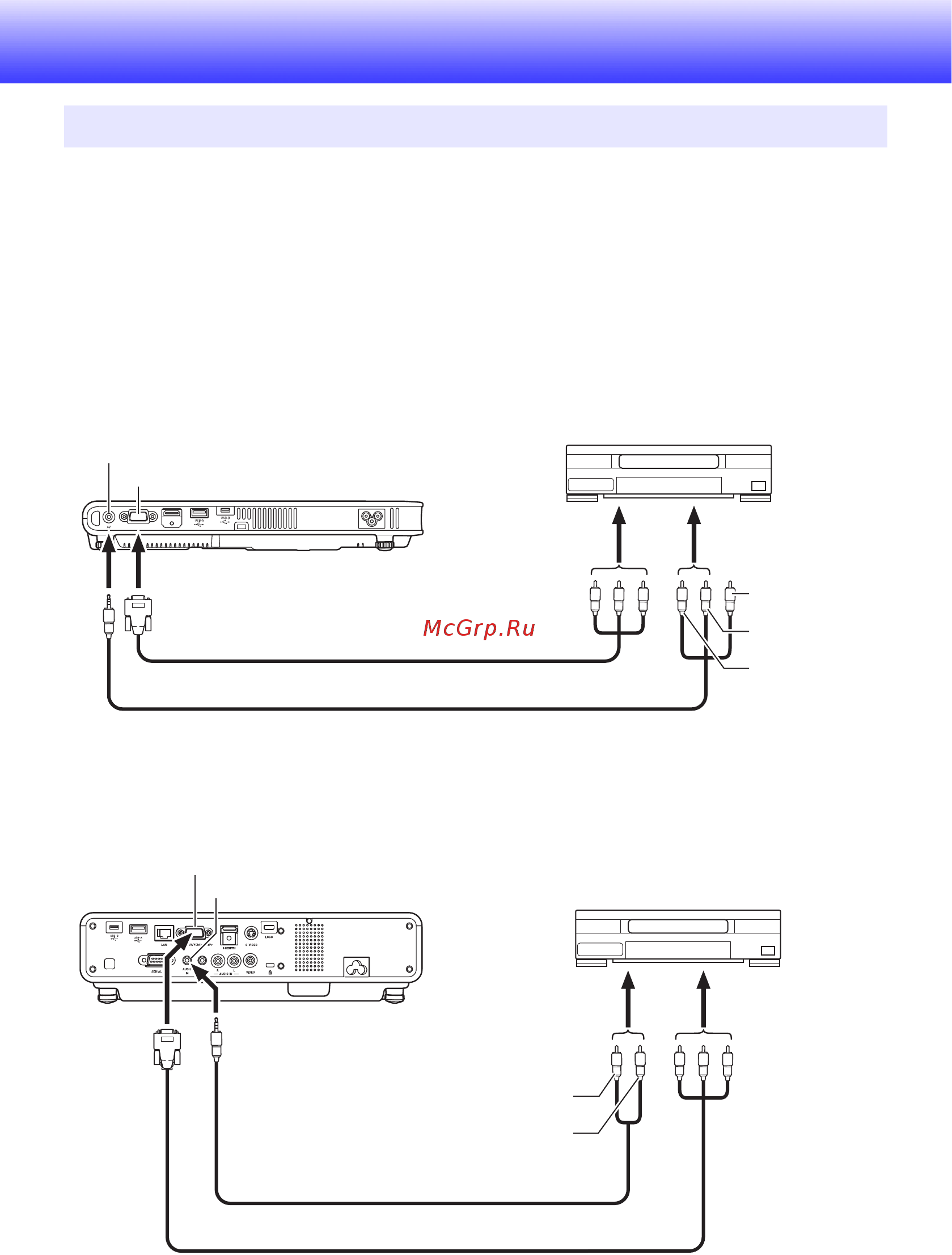

В этом разделе описывается, как установить подключение компонентного видео между
проектором и видеоустройством.
z Компонентные видеовыходы существуют в виде комплектов с 3 контактами: Y·Cb·Cr или
Y·Pb·Pr. Убедитесь в том, что цвета на штыре компонентного видеокабеля совпадают с
цветами контактов (зелёный: Y; синий: Cb/Pb; красный: Cr/Pr).
z Поддерживается только подключение к аналоговому видеовыходу.
Подключение к цифровому видеовыходу не
поддерживается.
Серия XJ-A
Серия XJ-M
Подключение к компонентному видеовыходу
Проектор
Контакт КОМПЬЮТЕР
Контакт AV
Комплектный специальный AV кабель
Компонентный видеокабель (продаётся отдельно)
К компонентным
видеовыходам
К выходным
аудио-контактам
Видеоустройство
Жёлтый
(не подключен)
Красный
Белый
Проектор
Контакт AUDIO IN
Контакт COMPUTER IN
Стерео мини-штекер Аудиокабель со штепсельной вилкой
(продаётся отдельно)
Компонентный видеокабель (продаётся отдельно)
К компонентным
видеовыходам
К выходным
аудио-контактам
Видеоустройство
Красный
Белый
