76

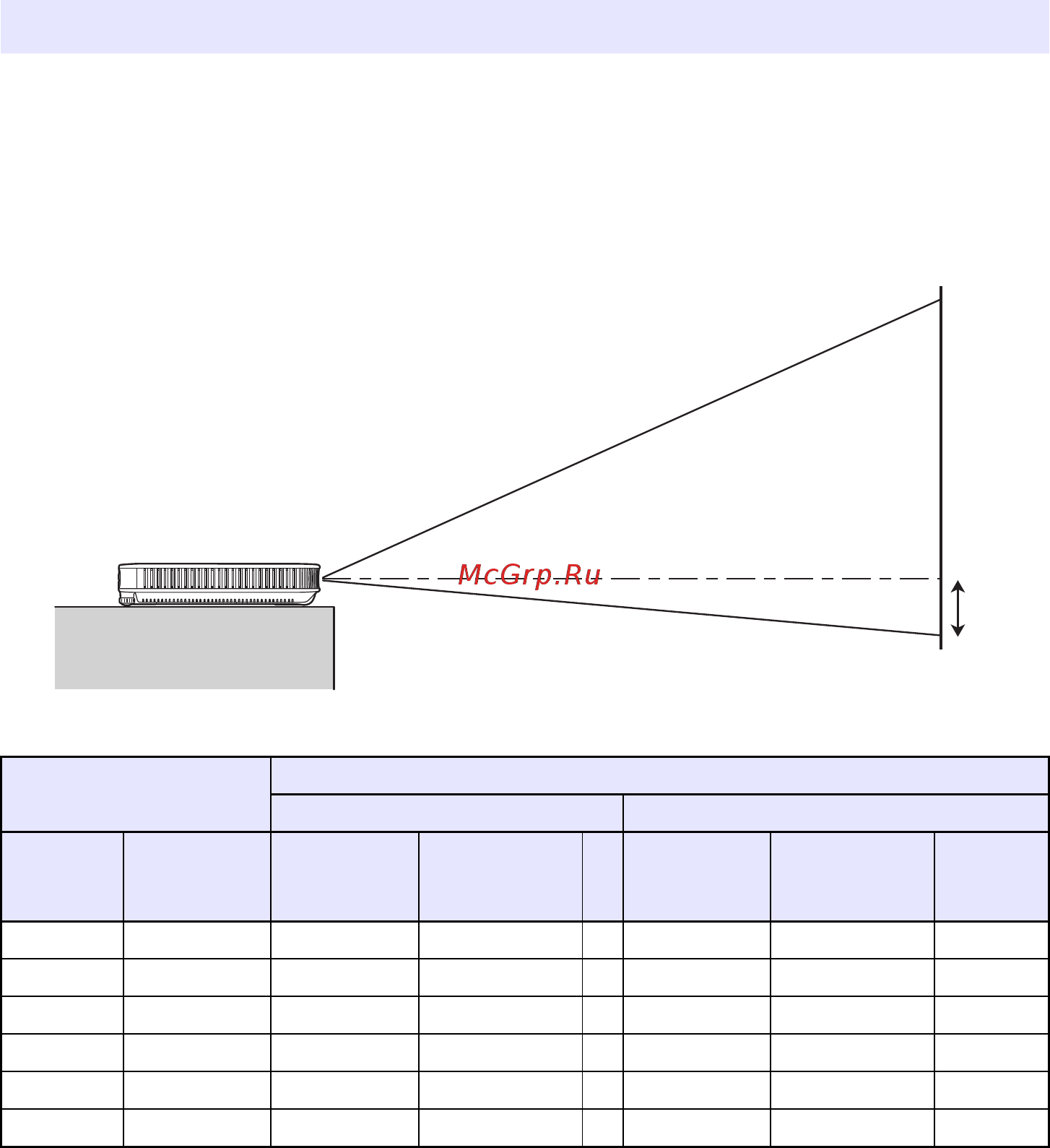

z Приведённые ниже значения расстояния проецирования предназначены для использования в
качестве справочных значений при настройке проектора.
z Значение «h» на рисунке и в таблице означает расстояние между центром объектива
проектора и нижним краем проецируемого экрана.
Серия XJ-A
Расстояние проецирования и размер экрана
Размер изображения
Примерное расстояние
XJ-A142/XJ-A147 XJ-A242/XJ-A247/XJ-A252/XJ-A257
Размер
экрана
Диагональ
(см)
Минимальное
расстояние
(м)
Максимальное
расстояние
(м)
h
Минимальное
расстояние
(м)
Максимальное
расстояние
(м)
h
(см)
40 102 1,1 2,2 0 1,0 1,9 9
60 152 1,7 3,4 0 1,4 2,8 14
80 203 2,3 4,5 0 1,9 3,8 18
100 254 2,8 5,6 0 2,4 4,8 23
150 381 4,3 8,5 0 3,6 7,2 34
200 508 5,7 11,3 0 4,8 9,6 45
h
