Установка настенного крепежного кронштейна
RU-10

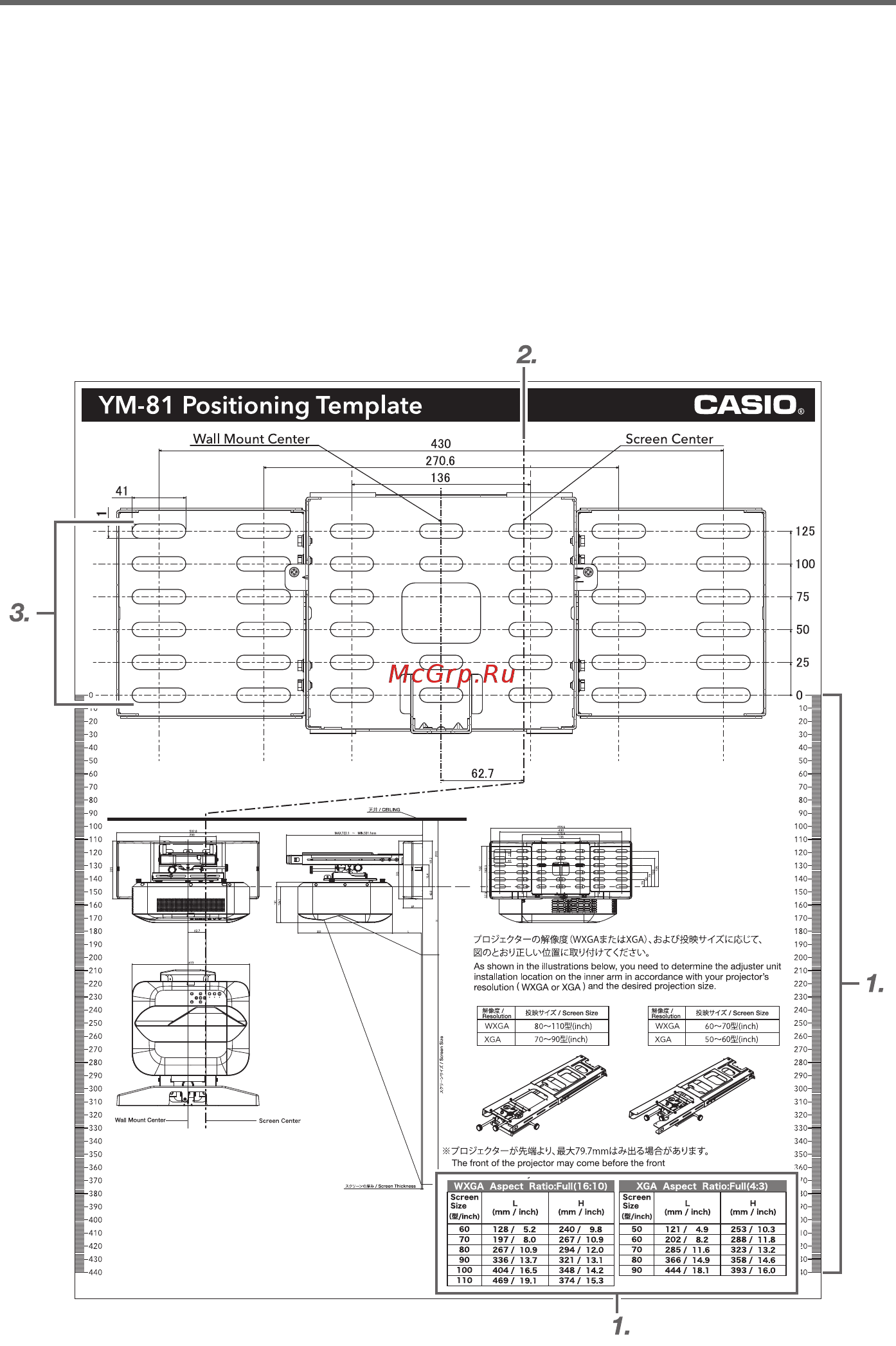

Разметка отверстий для установки стенной анкерной плиты
1. Совместите метки у верхнего края экрана проецирования, напечатанного на
разметочном шаблоне, с верхним краем экрана проецирования.
z Шкалы с обеих сторон разметочного шаблона проградуированы в миллиметрах.
2. Установите разметочный шаблон по центру экрана проецирования.
z Наметьте центр стенной анкерной плиты на расстоянии 62,7 мм вправо от центра экрана
проецирования.
3. Просверлите отверстия в стене в соответствии с метками на разметочном
шаблоне.
