RU-11
Установка настенного крепежного кронштейна

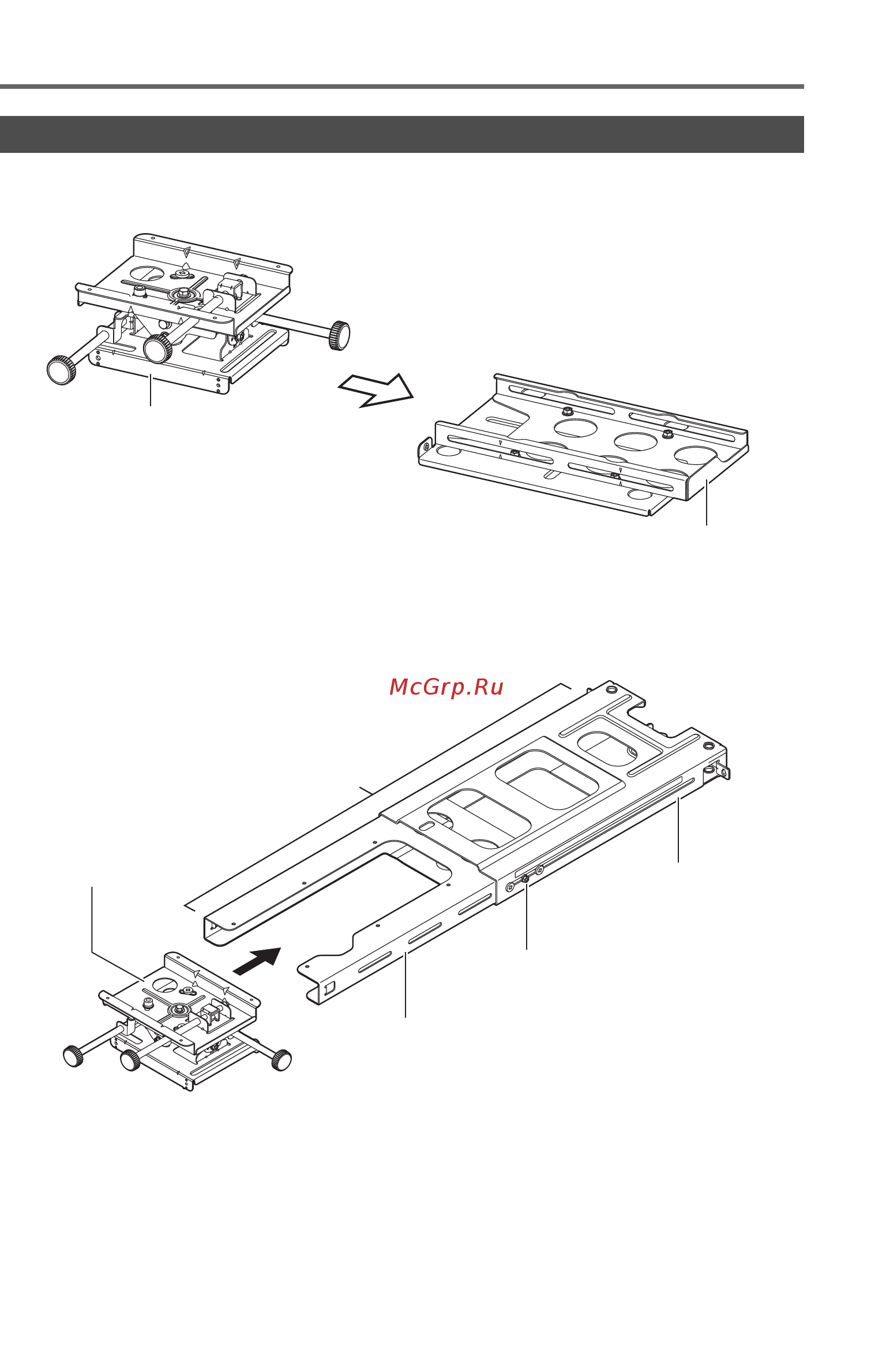

1. Снимите кронштейн с регулировочного блока.
z Регулировочный блок поставляется с установленным кронштейном. Удалите кронштейн как
показано на иллюстрации.
2. Ослабьте на консоли винт с шестигранной головкой, указанный на рисунке, и
выдвиньте внутреннюю часть консоли. Затем сориентируйте регулировочный
блок как показано на рисунке и вставьте его во внутреннюю часть консоли.
2. Установите регулировочный блок на консоль.
Кронштейн (с анкерной плитой проектора)
Регулировочный блок
Винт с шестигранной
головкой
Внутренняя часть консоли
Наружная часть консоли
Консоль
Регулировочный блок
