73
Примечание
z Помните о том, что независимо от того, подаётся ли защищённое изображение через
контакт проектора S-VIDEO или VIDEO, проектор выводит звук, подаваемый через
контакты проектора AUDIO IN L/R.

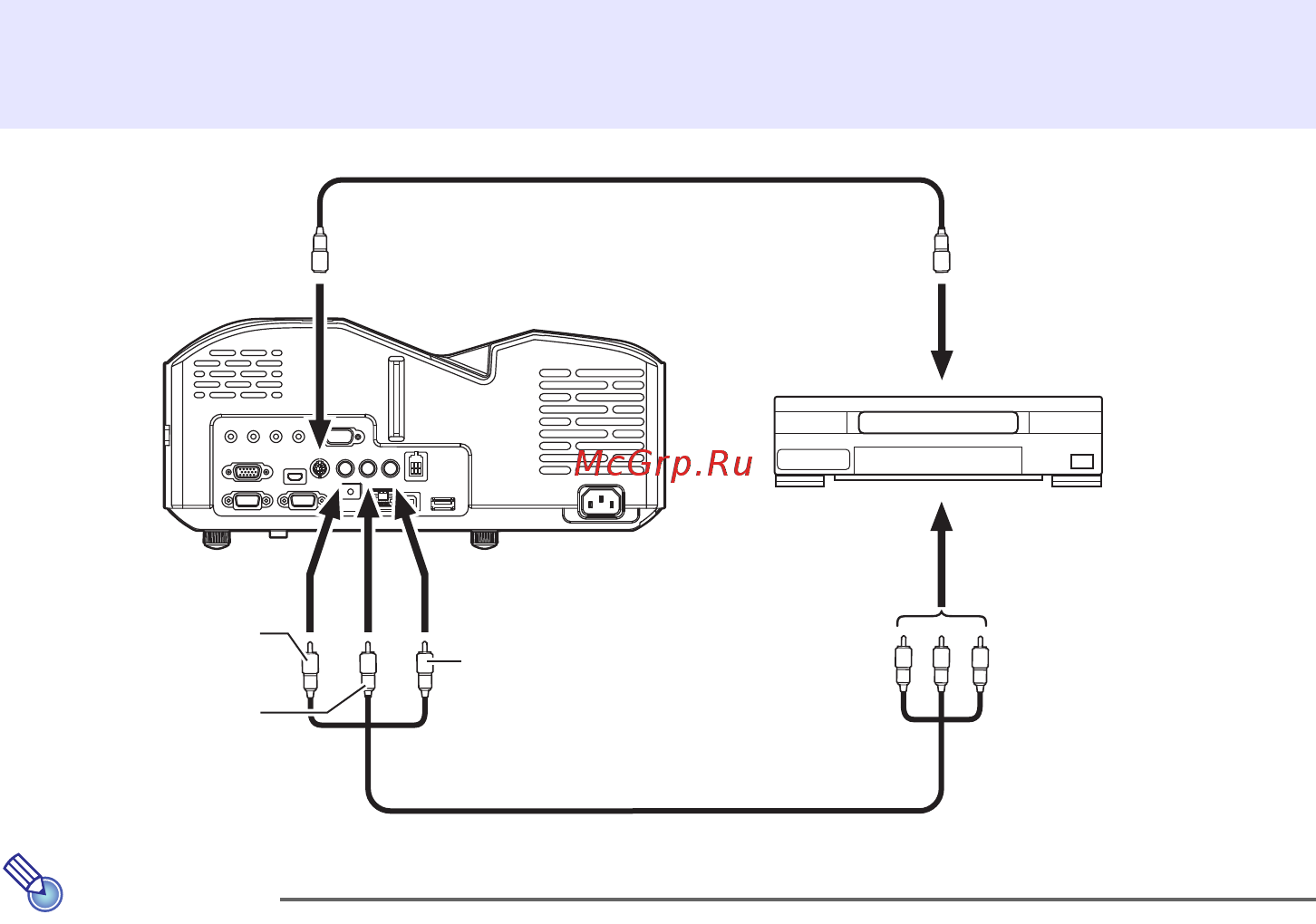

Подключение к композитному видеовыходу или
выходу S-Видео
К выходному контакту
S-Видео
К выходному видео/
аудио-контакту
Красный: к контакту AUDIO IN R
Жёлтый: к контакту
VIDEO
Белый: к разъему
AUDIO IN L
Проектор
Видеоустройство
Кабель S-Видео (продаётся отдельно)
Видео/аудио-кабель со штепсельной вилкой
(продаётся отдельно)
К контакту S-VIDEO
