Ниже описано, как проецируется изображение в зависимости от типа входного сигнала и
настройки формата экрана проектора.
Входной сигнал: RGB или HDMI (ПК)
Входной сигнал: видео, компонентный или HDMI (DTV)
Настройка формата экрана и проецируемое

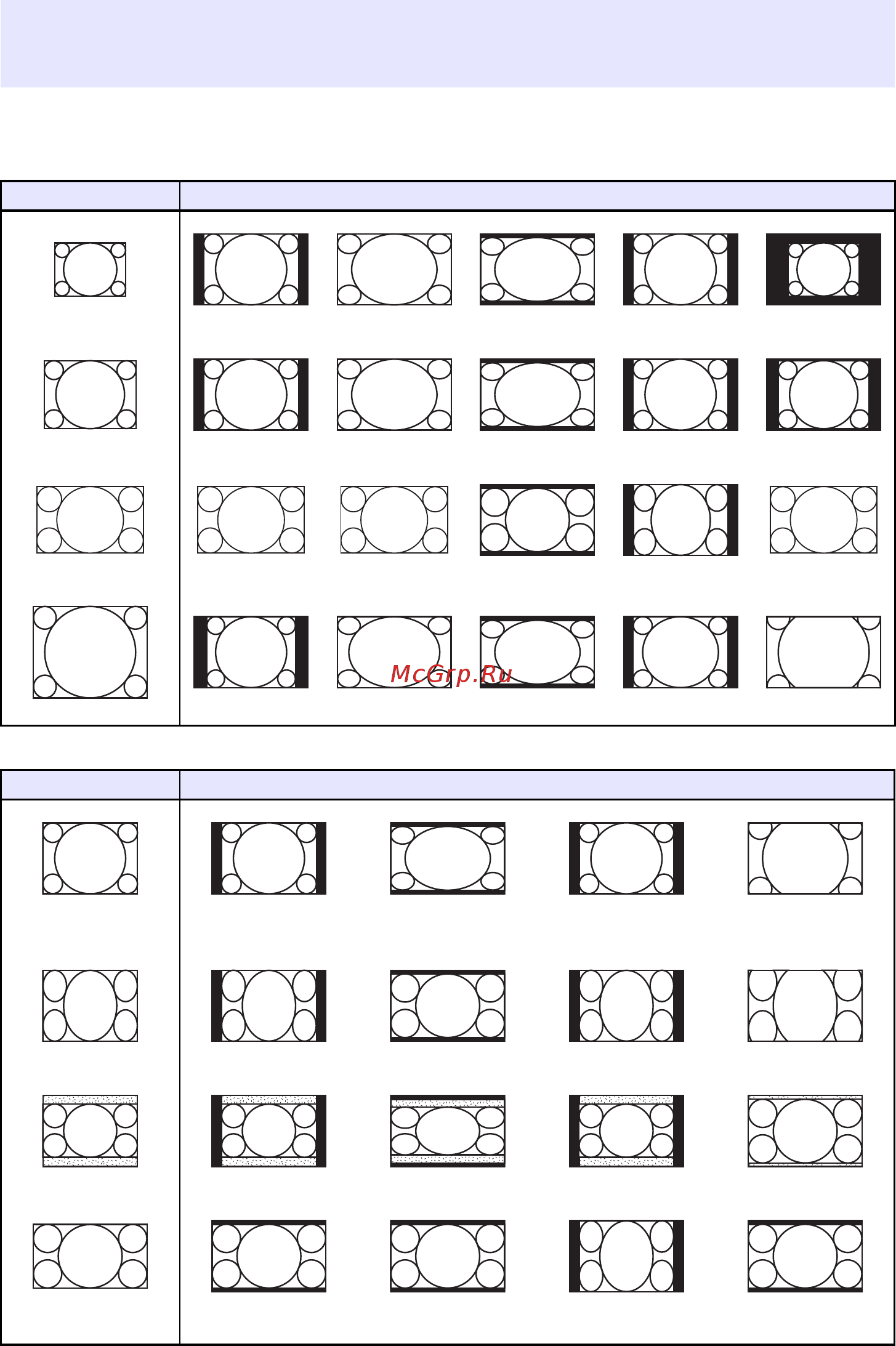

Входной сигнал Норма Полный 16:9 4:3 Реальный
SVGA (800 × 600)
XGA (1024 × 768)
WXGA (1280 × 800)
SXGA (1280 × 1024)
Входной сигнал Норма 16:9 4:3 Letter Box
Изображение в
формате 4:3
Сжатое изображение
Изображение Letter Box
Изображение в
формате 16:9
